W świecie motoryzacji, gdzie komfort podróży jest równie ważny co bezpieczeństwo, sprawna klimatyzacja samochodowa odgrywa kluczową rolę. Zrozumienie, jak działa ten układ i co oznaczają odczyty ciśnienia, jest niezbędne do szybkiej diagnozy potencjalnych problemów. Ten artykuł dostarczy Ci rzetelnych informacji, które pomogą Ci samodzielnie ocenić stan klimatyzacji lub lepiej zrozumieć diagnozę mechanika.
Kluczowe aspekty ciśnienia w układzie klimatyzacji samochodowej
- Prawidłowe ciśnienie w klimatyzacji jest zmienne i zależy od temperatury otoczenia oraz trybu pracy.
- Ciśnienie statyczne (silnik wyłączony) powinno wynosić około 5 barów przy 20°C.
- Ciśnienie robocze (silnik włączony, AC pracuje) to około 2-3 bary (LP) i 8-15 barów (HP) przy 20-25°C.
- Nieprawidłowe odczyty wskazują na konkretne usterki, takie jak nieszczelności, przepełnienie, problemy ze sprężarką lub zablokowane elementy.
- Do pomiaru ciśnienia niezbędne są specjalistyczne manometry, podłączane do portów LP i HP.
- Bezpieczeństwo i uwzględnienie wielu czynników (temperatura zewnętrzna, obroty silnika) są kluczowe podczas diagnostyki.
Dlaczego ciśnienie w klimatyzacji jest tak ważne dla jej działania
Ciśnienie w układzie klimatyzacji jest fundamentalnym parametrem diagnostycznym. Jego prawidłowe wartości są absolutnie niezbędne do efektywnego chłodzenia wnętrza pojazdu i zapewnienia bezawaryjnej pracy całego systemu. Monitorowanie ciśnienia pozwala na szybkie wykrycie wielu potencjalnych problemów, zanim przerodzą się w poważne awarie.
Krótkie wprowadzenie: jak obieg czynnika chłodzi Twoje auto
Podstawowy cykl chłodniczy w klimatyzacji samochodowej opiera się na zmianach stanu skupienia czynnika chłodniczego pod wpływem zmian ciśnienia. Czynnik ten przechodzi przez cztery kluczowe etapy: sprężanie (gdzie jego ciśnienie i temperatura rosną), skraplanie (gdzie oddaje ciepło do otoczenia i zmienia stan z gazowego na ciekły), rozprężanie (gdzie jego ciśnienie i temperatura gwałtownie spadają) oraz parowanie (gdzie odbiera ciepło z wnętrza pojazdu, parując i powracając do stanu gazowego). To właśnie te zmiany ciśnienia umożliwiają efektywne odbieranie ciepła.
Strona niska (LP) i strona wysoka (HP) dwa oblicza jednego układu
Układ klimatyzacji dzieli się na dwie główne strefy ciśnienia: stronę niskiego ciśnienia (LP - Low Pressure) i stronę wysokiego ciśnienia (HP - High Pressure). Strona LP obejmuje obszar od wyjścia z parownika do wlotu do sprężarki, gdzie czynnik krąży w stanie gazowym o niskim ciśnieniu. Strona HP rozciąga się od wyjścia ze sprężarki do zaworu rozprężnego, gdzie czynnik jest sprężony i gorący, krążąc pod wysokim ciśnieniem, początkowo jako gaz, a następnie jako ciecz. Monitorowanie ciśnień po obu stronach jest kluczowe, ponieważ pozwala na pełną diagnostykę i zrozumienie, gdzie w cyklu chłodniczym może występować problem.
Jakie są prawidłowe wartości ciśnienia? Kluczowe liczby dla Twojej klimatyzacji
Prawidłowe wartości ciśnienia w układzie klimatyzacji nie są stałe. Są one dynamiczne i zależą od szeregu czynników, z których najważniejsze to temperatura otoczenia, rodzaj czynnika chłodniczego (np. R134a czy nowszy R1234yf) oraz ogólna kondycja samego układu. Dlatego zawsze należy odnosić odczyty do aktualnych warunków pracy.
Ciśnienie statyczne: co mówi manometr, gdy silnik jest wyłączony?
Ciśnienie statyczne to wartość, którą odczytujemy, gdy silnik jest wyłączony, a układ klimatyzacji nie pracuje. W tym stanie ciśnienia po obu stronach układu wyrównują się. Orientacyjnie, przy temperaturze otoczenia około 20°C, ciśnienie statyczne powinno wynosić około 5 barów. Jest to podstawowy wskaźnik, który może sugerować, czy w układzie znajduje się odpowiednia ilość czynnika chłodniczego, zanim jeszcze uruchomimy silnik.
Ciśnienie robocze: wartości dla strony niskiej i wysokiej podczas pracy klimatyzacji
Gdy silnik pracuje, a klimatyzacja jest włączona, mówimy o ciśnieniu roboczym. W typowych warunkach, przy temperaturze otoczenia około 20-25°C, prawidłowe ciśnienie po stronie niskiego ciśnienia (LP) powinno mieścić się w zakresie 2-3 barów. Natomiast po stronie wysokiego ciśnienia (HP) wartości te są znacznie wyższe i wynoszą od 8 do nawet 15 barów. Te wartości są kluczowe dla oceny wydajności pracy sprężarki i całego systemu.
Jak temperatura zewnętrzna wpływa na odczyty ciśnienia? Tabela referencyjna
Temperatura otoczenia ma bezpośredni wpływ na odczyty ciśnienia w układzie klimatyzacji. Im wyższa temperatura zewnętrzna, tym wyższe będą ciśnienia po obu stronach układu. Poniższa tabela przedstawia uogólnione wartości, które mogą pomóc w interpretacji odczytów w zależności od temperatury.
| Temperatura zewnętrzna | Orientacyjne ciśnienie LP | Orientacyjne ciśnienie HP |
|---|---|---|
| 15°C | 1.5 - 2.5 bar | 7 - 12 bar |
| 25°C | 2 - 3 bar | 8 - 15 bar |
| 35°C | 3 - 4 bar | 12 - 20 bar |
Co mówią manometry? Praktyczny przewodnik po diagnostyce usterek
Manometry podłączone do układu klimatyzacji działają jak oczy diagnosty, dostarczając kluczowych informacji o stanie systemu. Ich odczyty, w połączeniu z obserwacją objawów, pozwalają zidentyfikować konkretne problemy. Poniższe scenariusze opisują typowe sytuacje i ich potencjalne przyczyny.
Według danych e-autonaprawa.pl, nieprawidłowe wartości ciśnienia wskazują na konkretne usterki w układzie klimatyzacji.
Scenariusz 1: Ciśnienie po obu stronach jest za niskie gdzie szukać wycieku?
Jeśli odczyty ciśnienia na obu manometrach (LP i HP) są znacznie poniżej normy, najczęściej oznacza to, że w układzie jest zbyt mało czynnika chłodniczego. Jest to klasyczny objaw nieszczelności. Wyciek może znajdować się w dowolnym miejscu układu od uszczelek i oringów, przez przewody i węże, aż po skraplacz czy parownik. Lokalizacja precyzyjnego miejsca wycieku często wymaga dodatkowych narzędzi, takich jak detektor elektroniczny lub lampa UV z barwnikiem.
Scenariusz 2: Obie wartości są zbyt wysokie czy układ jest przepełniony lub zablokowany?
Sytuacja, w której ciśnienia po stronie niskiej (LP) i wysokiej (HP) są podwyższone, może mieć kilka przyczyn. Jedną z nich jest przepełnienie układu czynnikiem chłodniczym zbyt duża jego ilość utrudnia prawidłowy przepływ i zwiększa ciśnienie. Inną możliwością jest obecność powietrza lub wilgoci w układzie, które również podnoszą ciśnienie. Niewystarczające chłodzenie skraplacza, spowodowane np. jego zanieczyszczeniem lub awarią wentylatora, również prowadzi do wzrostu ciśnienia HP. W skrajnych przypadkach może to być objaw zablokowania przepływu czynnika w układzie.
Scenariusz 3: Niskie ciśnienie za wysokie, a wysokie za niskie czy to koniec sprężarki?
Ten specyficzny scenariusz, gdzie ciśnienie po stronie niskiej (LP) jest nienaturalnie wysokie, a po stronie wysokiej (HP) jest zbyt niskie, bardzo często wskazuje na problemy ze sprężarką. Oznacza to, że sprężarka nie jest w stanie prawidłowo sprężyć czynnika i wytworzyć odpowiedniej różnicy ciśnień między stroną ssawną a tłoczną. Może to być spowodowane wewnętrznym zużyciem kompresora lub awarią jego elementów wykonawczych.
Scenariusz 4: Niskie ciśnienie spada do zera, a wysokie jest w normie zatkany zawór lub osuszacz?
Gdy ciśnienie po stronie niskiej (LP) spada niemal do zera, podczas gdy ciśnienie po stronie wysokiej (HP) utrzymuje się w normie lub jest lekko podwyższone, może to sugerować problem z przepływem czynnika chłodniczego. Najczęstszymi winowajcami w takiej sytuacji są zatkany filtr-osuszacz (który pełni rolę filtra i pochłaniacza wilgoci) lub zablokowany zawór rozprężny. Oba te elementy ograniczają swobodny przepływ czynnika, prowadząc do spadku ciśnienia po stronie LP.
Jak samodzielnie zmierzyć ciśnienie w układzie? Krok po kroku
Samodzielny pomiar ciśnienia w układzie klimatyzacji jest możliwy i może być cennym krokiem do wstępnej diagnozy. Wymaga jednak posiadania odpowiednich narzędzi oraz ścisłego przestrzegania zasad bezpieczeństwa. Pamiętaj, że jest to etap diagnostyczny, a ewentualne naprawy powinny być wykonywane przez wykwalifikowanego specjalistę.

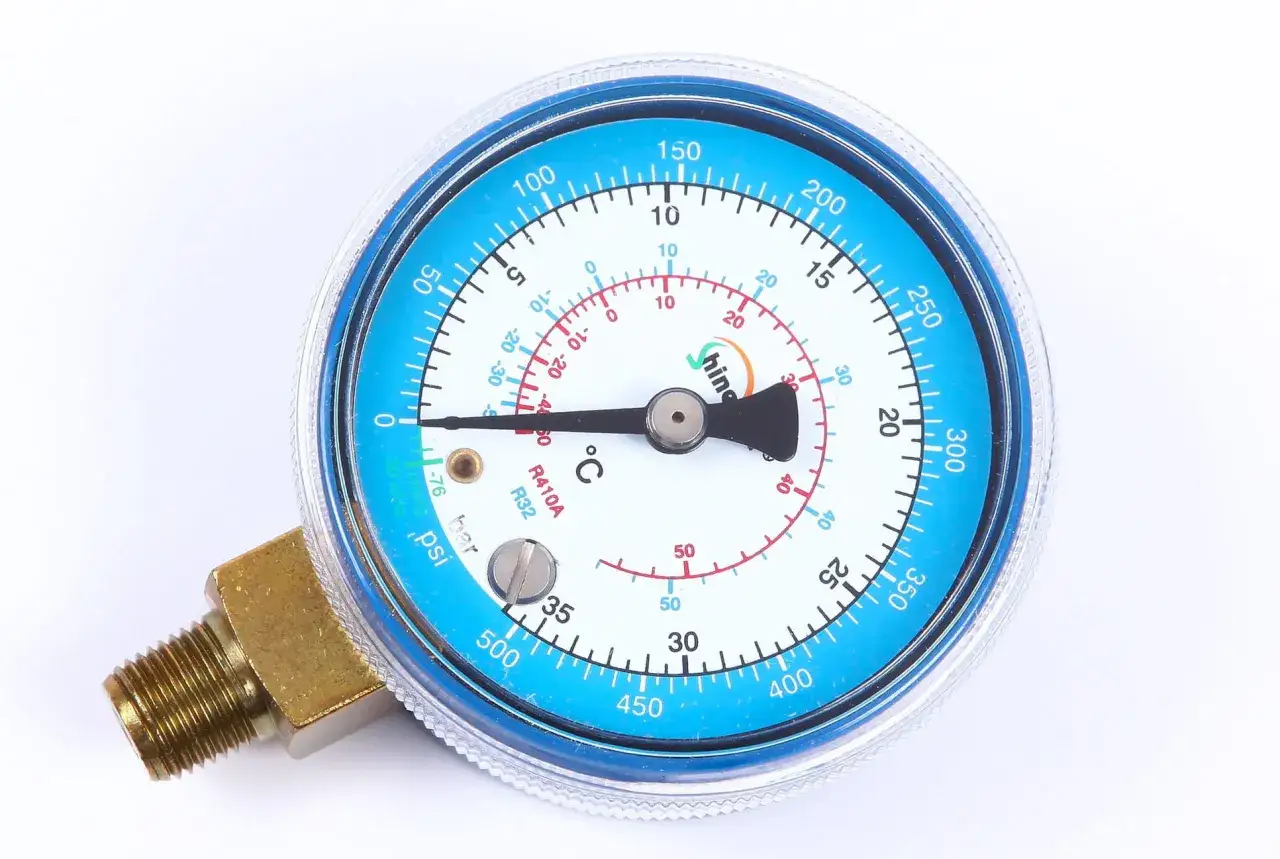

Niezbędne narzędzia: jakie manometry i złączki będą Ci potrzebne?
Aby przeprowadzić pomiar ciśnienia, będziesz potrzebować następujących narzędzi:
- Zestaw manometrów do klimatyzacji samochodowej zazwyczaj wyposażony w dwa zegary: jeden dla strony niskiego ciśnienia (LP, oznaczony na niebiesko) i drugi dla strony wysokiego ciśnienia (HP, oznaczony na czerwono).
- Węże serwisowe łączące manometry z portami serwisowymi układu klimatyzacji.
- Szybkozłączki dedykowane do portów LP i HP, często oznaczone kolorami, ułatwiające szybkie i bezpieczne podłączenie.
- Termometr do precyzyjnego pomiaru temperatury zewnętrznej, która jest kluczowa do interpretacji odczytów.
Bezpieczeństwo przede wszystkim: o czym musisz pamiętać przed pomiarem?
Praca z układem klimatyzacji wiąże się z pewnym ryzykiem, dlatego bezpieczeństwo jest absolutnym priorytetem. Zawsze pamiętaj o:
- Używaniu okularów ochronnych i rękawic chronią przed ewentualnym kontaktem z czynnikiem chłodniczym.
- Nigdy nie wypuszczaniu czynnika chłodniczego do atmosfery jest to szkodliwe dla środowiska i zabronione prawem.
- Upewnieniu się, że silnik jest wyłączony przed podłączeniem lub odłączeniem manometrów.
- Konsultacji z profesjonalnym serwisem w przypadku jakichkolwiek wątpliwości lub niepewności co do wykonania czynności.
Podłączenie manometrów i interpretacja pierwszych wyników
Proces podłączania manometrów i wykonania pomiaru przebiega następująco:
- Podłącz wąż serwisowy oznaczony na niebiesko do portu niskiego ciśnienia (LP) układu klimatyzacji, a wąż czerwony do portu wysokiego ciśnienia (HP). Upewnij się, że połączenia są szczelne.
- Sprawdź, czy zawory na manometrach są zamknięte.
- Uruchom silnik pojazdu i włącz klimatyzację na maksymalne chłodzenie, ustawiając najwyższy bieg wentylatora nawiewu.
- Po kilku minutach pracy układu odczytaj wartości ciśnienia na obu manometrach.
- Zanotuj również aktualną temperaturę zewnętrzną oraz obroty silnika te dane są niezbędne do prawidłowej interpretacji uzyskanych odczytów.
Najczęstsze przyczyny problemów z ciśnieniem i jak im zapobiegać
Nieprawidłowe odczyty ciśnienia w układzie klimatyzacji zazwyczaj wynikają z kilku powszechnych problemów. Zrozumienie ich przyczyn i sposobów zapobiegania jest kluczowe dla utrzymania systemu w dobrej kondycji.
Nieszczelności cichy wróg numer jeden
Nieszczelności to zdecydowanie najczęstsza przyczyna problemów z ciśnieniem, prowadząca do ubytku czynnika chłodniczego. Z czasem uszczelki i oringi tracą swoje właściwości, mogą ulec uszkodzeniu mechanicznemu lub korozji. Wykrywanie nieszczelności wymaga specjalistycznych metod, takich jak wprowadzenie do układu barwnika UV i obserwacja pod odpowiednią lampą, użycie elektronicznego detektora wycieków, a w bardziej skomplikowanych przypadkach próba azotowa. Regularne przeglądy układu klimatyzacji pozwalają na wczesne wykrycie i usunięcie drobnych nieszczelności, zanim spowodują one większe szkody.
Zanieczyszczony skraplacz i uszkodzony wentylator cichy zabójca wydajności
Skraplacz, często nazywany chłodnicą klimatyzacji, odpowiada za oddawanie ciepła z czynnika chłodniczego do otoczenia. Jeśli jego żeberka są zanieczyszczone liśćmi, owadami czy innymi zanieczyszczeniami, jego efektywność spada. Podobnie, niesprawny wentylator chłodnicy, który powinien wspomagać chłodzenie skraplacza, prowadzi do wzrostu ciśnienia po stronie wysokiej (HP). Skutkuje to obniżeniem wydajności chłodzenia i może prowadzić do przegrzewania się układu. Regularne czyszczenie skraplacza jest prostym, ale skutecznym zabiegiem konserwacyjnym.
Przeczytaj również: Ile trwa wymiana opon z felgami? Sprawdź czas i ważne czynniki
Problemy z kompresorem klimatyzacji sercem całego układu
Sprężarka jest sercem układu klimatyzacji, odpowiedzialnym za tłoczenie czynnika chłodniczego i wytwarzanie niezbędnej różnicy ciśnień. Typowe usterki obejmują zużycie wewnętrznych elementów, awarię sprzęgła elektromagnetycznego, które załącza sprężarkę, lub problemy z zaworem sterującym jej pracą. Każda z tych awarii może prowadzić do nieprawidłowej pracy sprężarki, co z kolei objawia się nieprawidłowymi odczytami ciśnienia na manometrach i spadkiem wydajności chłodzenia.
Kiedy pomiary to za mało? Sygnały, że czas na wizytę w profesjonalnym serwisie
Choć samodzielne pomiary ciśnienia mogą dostarczyć cennych wskazówek, istnieją sytuacje, w których niezbędna jest interwencja profesjonalnego serwisu klimatyzacji. Oto sygnały, które powinny skłonić Cię do wizyty u specjalisty:
- Brak zauważalnej poprawy chłodzenia, mimo że wstępna diagnoza wskazuje na niski poziom czynnika.
- Podejrzenie poważnej usterki sprężarki lub innych kluczowych, drogich w wymianie komponentów.
- Obecność nietypowych, głośnych hałasów dochodzących z okolic układu klimatyzacji podczas jego pracy.
- Trudności w jednoznacznej interpretacji skomplikowanych odczytów ciśnienia lub sprzecznych objawów.
- Potrzeba napełnienia układu czynnikiem chłodniczym, odgrzybiania, wymiany komponentów lub wykonania próby szczelności, co wymaga specjalistycznego sprzętu i uprawnień.
- Pamiętaj, że jak podkreśla e-autonaprawa.pl, interpretacja wyników wymaga uwzględnienia wielu czynników, w tym temperatury zewnętrznej i obrotów silnika, co może być trudne bez doświadczenia.
