Zrozumienie, z czego składa się silnik spalinowy, to pierwszy krok do głębszego poznania świata motoryzacji. Niezależnie od tego, czy dopiero zaczynasz swoją przygodę z samochodami, czy po prostu chcesz lepiej zrozumieć mechanikę swojego pojazdu, ten artykuł przybliży Ci kluczowe komponenty i układy, które sprawiają, że silnik działa. Poznajemy jego budowę, od fundamentów po najbardziej dynamiczne elementy, a także układy, bez których nie mógłby funkcjonować.
Silnik pod lupą: Dlaczego zrozumienie jego budowy to klucz do świata motoryzacji?
Wielu z nas postrzega silnik jako czarną skrzynkę wiemy, że działa i napędza samochód, ale jego wewnętrzne mechanizmy pozostają tajemnicą. Jednak zrozumienie podstawowej budowy silnika spalinowego otwiera drzwi do znacznie głębszej wiedzy. Pozwala to nie tylko lepiej diagnozować potencjalne problemy z naszym pojazdem, ale także docenić kunszt inżynierii, który stoi za tą fascynującą maszyną. W tym artykule postaram się w przystępny sposób wyjaśnić, z czego składa się silnik, rozkładając jego złożoną konstrukcję na zrozumiałe części.
Fundament, na którym wszystko się opiera: Nieruchome elementy konstrukcyjne silnika
Każda skomplikowana konstrukcja potrzebuje solidnych podstaw. W przypadku silnika spalinowego te fundamenty tworzą jego nieruchome elementy konstrukcyjne. To one stanowią szkielet, do którego przymocowane są wszystkie inne, ruchome części. Bez nich cały mechanizm nie miałby swojej formy ani stabilności.
Kadłub (blok silnika): Szkielet, który łączy wszystko w całość
Kadłub silnika, często nazywany blokiem silnika, to serce konstrukcji. Jest to masywna, odlewana część, zazwyczaj wykonana z żeliwa lub stopów aluminium, która stanowi główny szkielet silnika. W jego wnętrzu znajdują się cylindry precyzyjnie wykończone otwory, w których poruszają się tłoki. Kadłub zawiera również kanały, którymi krąży płyn chłodzący, utrzymując odpowiednią temperaturę silnika, oraz kanały doprowadzające olej do smarowania ruchomych elementów.
Głowica cylindrów: Centrum dowodzenia przepływem gazów
Głowica cylindrów to kolejny kluczowy, nieruchomy element, który zamyka cylindry od góry. Jest ona precyzyjnie dopasowana i przykręcona do bloku silnika, tworząc szczelną komorę spalania. W głowicy znajdują się najważniejsze elementy sterujące przepływem gazów: zawory ssące i wydechowe. Często znajdziemy tam również wałek lub wałki rozrządu, a w silnikach benzynowych świece zapłonowe, które inicjują spalanie mieszanki paliwowo-powietrznej. W silnikach Diesla rolę tę pełnią wtryskiwacze.
Uszczelka pod głowicą: Kluczowy element chroniący przed przeciekami
Choć może wydawać się niewielkim elementem, uszczelka pod głowicą odgrywa absolutnie kluczową rolę. Jest to specjalna warstwa materiału umieszczona między blokiem silnika a głowicą, której zadaniem jest zapewnienie idealnej szczelności. Zapobiega ona przedostawaniu się oleju do układu chłodzenia i odwrotnie, a także chroni przed ucieczką ciśnienia ze sprężania i spalania z komory cylindra. Bez sprawnej uszczelki silnik nie mógłby pracować poprawnie.
Miska olejowa: Zbiornik na "krew" silnika
Na samym dole bloku silnika, przykręcona od spodu, znajduje się miska olejowa. Jej podstawową i niezwykle ważną funkcją jest gromadzenie oleju silnikowego, który jest następnie rozprowadzany po całym silniku przez układ smarowania. Miska olejowa zapewnia stały zapas smarowidła, niezbędnego do prawidłowego działania i ochrony ruchomych części.
Serce w nieustannym ruchu: Odkryj, co napędza Twoje auto od środka (Układ korbowo-tłokowy)
Jeśli nieruchome części stanowią szkielet, to układ korbowo-tłokowy jest bez wątpienia sercem silnika, generującym moc. To właśnie tutaj energia z wybuchu paliwa jest zamieniana na ruch, który ostatecznie napędza nasze pojazdy. Dynamika i precyzja tego układu są kluczowe dla wydajności i osiągów silnika.

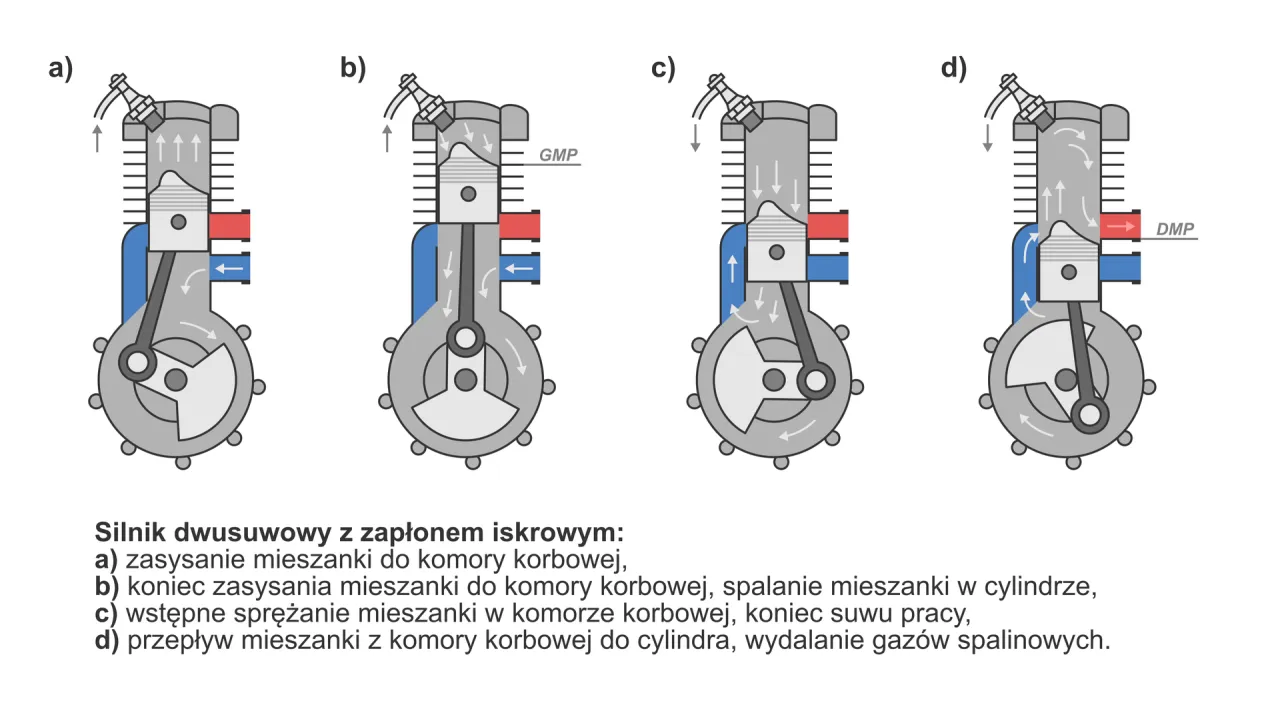

Tłoki i pierścienie: Jak energia wybuchu zamienia się w siłę?
Tłoki to elementy poruszające się w górę i w dół wewnątrz cylindrów. Ich ruch jest wynikiem spalania mieszanki paliwowo-powietrznej, które generuje ogromne ciśnienie. Tłoki odbierają tę energię i przekazują ją dalej. Na obwodzie tłoków znajdują się pierścienie specjalne uszczelnienia, które zapewniają szczelność między tłokiem a ścianką cylindra. Zapobiegają one przedostawaniu się gazów spalinowych do skrzyni korbowej i oleju do komory spalania.
Korbowody: Niezawodne łączniki przenoszące potężne siły
Korbowody to elementy łączące tłoki z wałem korbowym. Są one zaprojektowane tak, aby wytrzymać ogromne siły działające podczas pracy silnika. Ich głównym zadaniem jest przeniesienie ruchu posuwisto-zwrotnego tłoka na wał korbowy, zamieniając siłę nacisku na moment obrotowy.
Wał korbowy: Jak ruch posuwisty zmienia się w obrotowy?
Wał korbowy to jeden z najważniejszych elementów układu napędowego. Jest to wał z wykorbieniami, do których przymocowane są korbowody. Jego kluczowa funkcja polega na przekształceniu ruchu posuwisto-zwrotnego tłoków w ruch obrotowy. To właśnie ten obrotowy ruch wału korbowego jest następnie przekazywany przez układ napędowy do kół, wprawiając samochód w ruch.
Koło zamachowe: Cichy bohater zapewniający płynność pracy
Koło zamachowe to ciężki dysk zamocowany na końcu wału korbowego. Jego główną rolą jest magazynowanie energii kinetycznej. Dzięki swojej masie, koło zamachowe wygładza nierównomierność obrotów wału korbowego, które powstają w wyniku cyklicznego zapłonu w cylindrach. Zapewnia to płynniejszą pracę silnika, szczególnie na niskich obrotach, i ułatwia ruszanie.
Precyzja co do milisekundy: Jak działa układ rozrządu?
Układ rozrządu to niczym mózg silnika, odpowiedzialny za precyzyjne sterowanie przepływem gazów w cylindrach. Jego działanie musi być zsynchronizowane co do milisekundy z ruchem tłoków, aby zapewnić optymalne spalanie i wydajność. To właśnie dzięki niemu silnik może "oddychać" i pracować.
Wałek rozrządu: Mózg operacji sterujący zaworami
Wałek rozrządu to wał z umieszczonymi na nim krzywkami, które w odpowiednim momencie naciskają na elementy sterujące zaworami. Obracając się, wałek rozrządu powoduje otwieranie i zamykanie zaworów ssących (dostarczających mieszankę paliwowo-powietrzną lub powietrze) oraz wydechowych (usuwających spaliny) w idealnie zaplanowanych momentach cyklu pracy silnika.
Zawory ssące i wydechowe: Bramy dla powietrza i spalin
Zawory ssące i wydechowe to ruchome elementy umieszczone w głowicy cylindrów. Działają jak bramy zawory ssące otwierają się, aby umożliwić dopływ świeżej mieszanki paliwowo-powietrznej (lub samego powietrza w silnikach Diesla) do cylindra, a następnie zamykają się, by umożliwić sprężenie i spalanie. Po spaleniu, zawory wydechowe otwierają się, pozwalając na usunięcie spalin z cylindra.
Pasek czy łańcuch? Czym jest napęd rozrządu i dlaczego jest tak ważny?
Napęd rozrządu to mechanizm, który łączy wałek korbowy z wałkiem rozrządu, zapewniając ich synchronizację. Najczęściej jest to pasek zębaty lub łańcuch. Jest to element o krytycznym znaczeniu, ponieważ gwarantuje, że zawory otwierają się i zamykają dokładnie w tym samym momencie, gdy tłoki znajdują się w odpowiednich pozycjach. Zerwanie paska lub przeskoczenie łańcucha może prowadzić do poważnych uszkodzeń silnika.
Systemy podtrzymujące życie silnika: Bez nich daleko nie zajedziesz
Nawet najlepiej zaprojektowany silnik nie przetrwałby długo bez wsparcia kluczowych układów pomocniczych. Odpowiedzialne za smarowanie, chłodzenie, zasilanie i "oddychanie", te systemy zapewniają optymalne warunki pracy i długowieczność jednostki napędowej.
Układ smarowania: Dlaczego olej jest niezbędny do przetrwania silnika?
Olej silnikowy jest często nazywany "krwią" silnika, i nie bez powodu. Układ smarowania odpowiada za jego dystrybucję do wszystkich ruchomych części. Zapobiega to nadmiernemu tarciu, które mogłoby prowadzić do szybkiego zużycia i przegrzania. Kluczowe elementy tego układu to pompa oleju, która tłoczy olej, oraz filtr oleju, który usuwa z niego zanieczyszczenia.

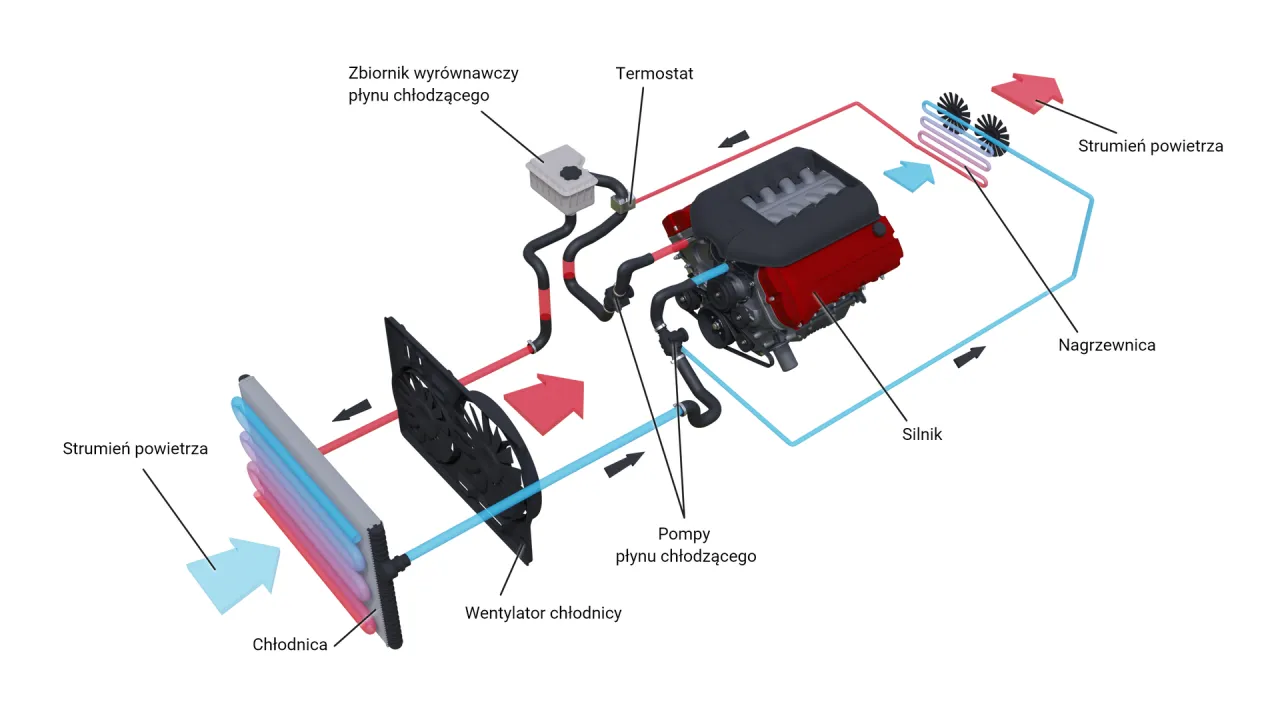

Układ chłodzenia: Jak silnik radzi sobie z ekstremalnymi temperaturami?
Praca silnika generuje ogromne ilości ciepła. Układ chłodzenia jest niezbędny do utrzymania jego optymalnej temperatury roboczej. Najczęściej wykorzystuje się do tego ciecz chłodzącą (płyn niezamarzający), która krąży w specjalnych kanałach w bloku silnika i głowicy, a następnie jest schładzana w chłodnicy. Zapobiega to przegrzaniu i uszkodzeniu silnika.
Układ zasilania: Jak paliwo trafia we właściwe miejsce o właściwym czasie?
Układ zasilania odpowiada za dostarczenie paliwa do silnika. W silnikach benzynowych zazwyczaj tworzy mieszankę paliwowo-powietrzną, która następnie trafia do cylindrów. W silnikach Diesla paliwo jest wtryskiwane bezpośrednio do cylindra, gdzie miesza się z powietrzem. Precyzyjne dawkowanie i wtrysk paliwa są kluczowe dla wydajności i ekologii.
Przeczytaj również: Hyundai ix35 opinie: jaki silnik wybrać, aby uniknąć problemów?
Układ dolotowy i wydechowy: Oddech i wydech Twojego samochodu
Silnik potrzebuje powietrza do spalania, a następnie musi pozbyć się spalin. Układ dolotowy odpowiada za dostarczenie czystego powietrza do silnika, często poprzez filtr powietrza. Układ wydechowy natomiast odprowadza gorące spaliny z cylindrów, często przez kolektor wydechowy, katalizator i tłumik, redukując hałas i szkodliwe emisje. Razem tworzą one "drogi oddechowe" silnika.
Symfonia mechaniki: Jak te wszystkie części tworzą jedną, sprawną maszynę?
Widzimy więc, że silnik spalinowy to nie pojedynczy element, lecz misternie zaprojektowana całość. Nieruchome części blok i głowica tworzą jego solidną bazę. Układ korbowo-tłokowy, z tłokami, korbowodami i wałem korbowym, zamienia siłę spalania w obrotowy ruch. Układ rozrządu precyzyjnie steruje zaworami, pozwalając silnikowi "oddychać", a układy smarowania, chłodzenia i zasilania zapewniają mu optymalne warunki do pracy. Wszystkie te komponenty współpracują ze sobą w idealnej harmonii, niczym orkiestra grająca skomplikowaną symfonię mechaniki, aby zamienić energię chemiczną paliwa w moc, która napędza nasze podróże. Zrozumienie tej złożonej, ale fascynującej konstrukcji pozwala docenić inżynierski geniusz i podstawy działania każdego pojazdu.
