Jak mocować przewody hamulcowe? Poradnik krok po kroku

Prawidłowe mocowanie przewodów hamulcowych to jeden z tych aspektów bezpieczeństwa pojazdu, o którym często zapominamy, dopóki nie pojawią się problemy. Ten artykuł to Twój kompleksowy przewodnik, który wyjaśni, jak prawidłowo zamocować przewody hamulcowe, jakie elementy montażowe wybrać i jak unikać błędów, które mogą mieć katastrofalne skutki. Dzięki niemu dokonasz świadomego wyboru i zadbasz o bezpieczeństwo swoje i innych uczestników ruchu.

Dlaczego prawidłowe mocowanie przewodów hamulcowych to nie detal, a fundament Twojego bezpieczeństwa?

Układ hamulcowy to absolutnie kluczowy system w każdym pojeździe. Jego sprawność decyduje o tym, czy zdążysz wyhamować w krytycznej sytuacji. A sercem tego systemu są przewody hamulcowe, które transportują płyn pod wysokim ciśnieniem. Jeśli któryś z tych przewodów jest poluzowany, źle poprowadzony lub uszkodzony, konsekwencje mogą być tragiczne. Mówimy tu o ryzyku przetarcia przewodu o elementy podwozia, co prowadzi do wycieku płynu hamulcowego i w efekcie do całkowitej utraty siły hamowania. Wyobraź sobie taką sytuację na autostradzie! Nawet drobne drgania przenoszone przez nadwozie mogą, przy braku odpowiedniego mocowania, doprowadzić do zmęczeniowego pęknięcia przewodu w miejscu, gdzie ociera o metalową krawędź.

Diagnosta na stacji kontroli pojazdów doskonale wie, jak ważne są mocowania. Luźne przewody, widoczne ślady przetarć, korozja obejmująca uchwyty to wszystko są powody do odrzucenia pojazdu z badania technicznego. A przecież te problemy można łatwo wyeliminować, stosując odpowiednie mocowania. "Cichymi zabójcami" układu hamulcowego są właśnie korozja, drgania i przetarcia. Korozja osłabia metalowe elementy, czyniąc je kruchymi. Drgania, nieamortyzowane przez właściwe mocowania, przyspieszają procesy zmęczeniowe. Przetarcia zaś to bezpośrednia droga do wycieku płynu. Prawidłowe mocowanie zapobiega tym wszystkim problemom, stabilizując przewody i izolując je od szkodliwych czynników.

Niezbędnik mechanika: Przegląd elementów do mocowania przewodów hamulcowych

Aby prawidłowo zamocować przewody hamulcowe, potrzebujesz odpowiednich narzędzi i elementów montażowych. Na rynku znajdziesz kilka głównych typów, z których każdy ma swoje zastosowanie:

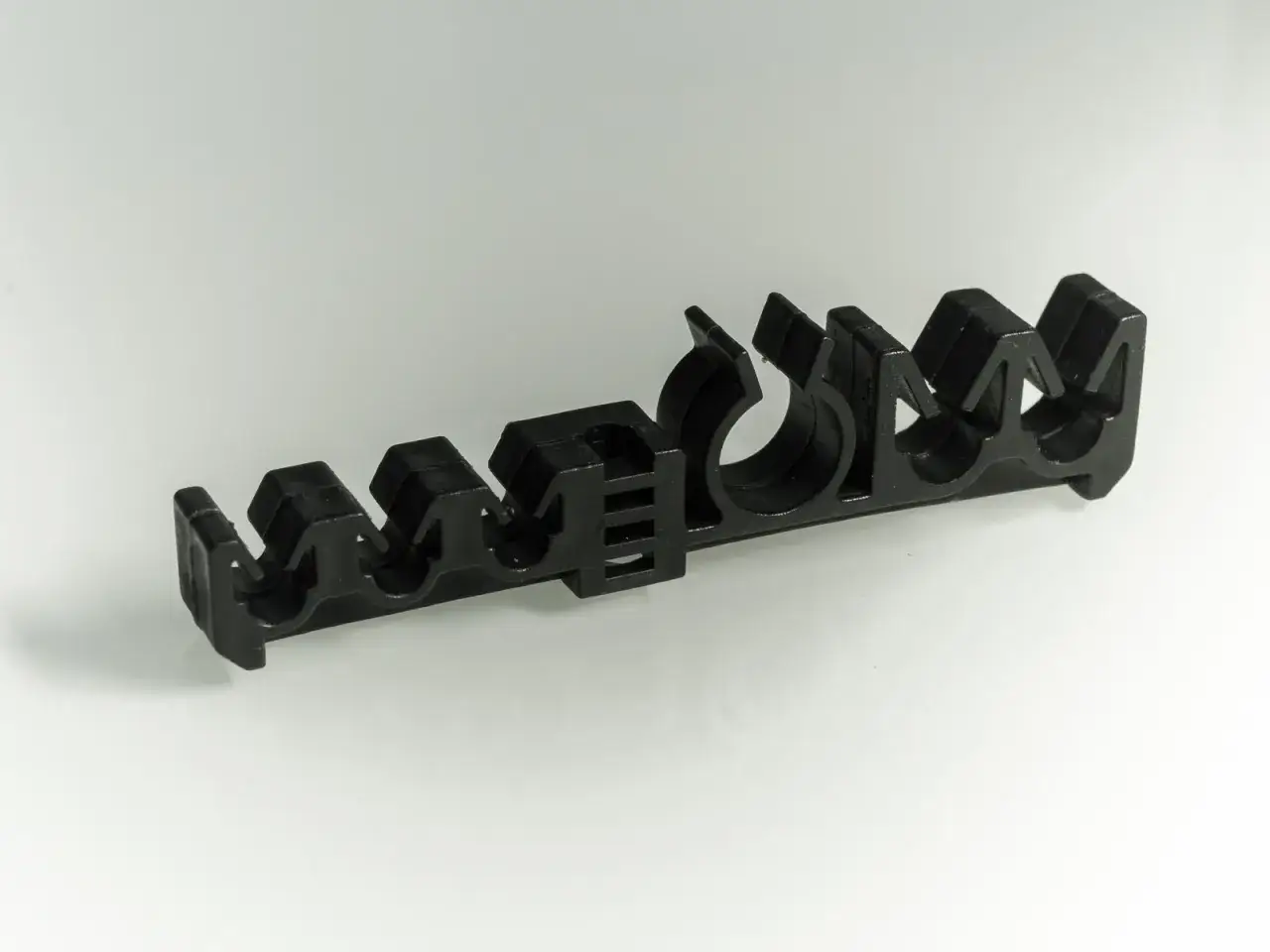

• Spinki i klipsy montażowe: To najczęściej spotykane elementy, szczególnie w miejscach, gdzie przewody biegną wzdłuż elementów karoserii lub podwozia. Występują w wersjach pojedynczych, podwójnych, a nawet potrójnych, pozwalając na jednoczesne mocowanie kilku przewodów. Ich wybór zależy od średnicy mocowanego przewodu oraz od tego, czy ma on być zamocowany do płaskiej powierzchni, czy do krawędzi elementu.
• Uchwyty przykręcane do podwozia: Te solidniejsze elementy są zazwyczaj stosowane do mocowania sztywnych przewodów hamulcowych biegnących pod podwoziem samochodu. Zapewniają one stabilność i chronią przewód przed uszkodzeniami mechanicznymi, które mogłyby powstać podczas jazdy po nierównościach.
• Gumowe przelotki i osłony: Kluczowe w miejscach, gdzie przewód hamulcowy przechodzi przez otwór w nadwoziu lub jest narażony na tarcie o inne elementy. Guma amortyzuje drgania i zapobiega przetarciu przewodu, chroniąc go przed uszkodzeniem.

Mocowania wykonane są zazwyczaj z metalu lub tworzywa sztucznego. Metalowe są trwalsze i bardziej odporne na uszkodzenia mechaniczne, ale mogą ulegać korozji, zwłaszcza jeśli nie są odpowiednio zabezpieczone. Mocowania plastikowe są lżejsze i odporne na rdzę, jednak w niskich temperaturach mogą stać się kruche i podatne na pękanie. Warto zwrócić uwagę na jakość materiału, zwłaszcza jeśli pojazd jest eksploatowany w trudnych warunkach, jak na przykład polskie drogi zimą. Pamiętaj, że wybór odpowiedniego mocowania jest ściśle powiązany z rodzajem przewodu sztywnego czy elastycznego oraz z fabrycznymi punktami montażowymi w Twoim samochodzie. Zawsze staraj się korzystać z oryginalnych miejsc mocowania, jeśli są dostępne.

Montaż krok po kroku: Jak profesjonalnie zamocować przewody hamulcowe?

Profesjonalny montaż przewodów hamulcowych wymaga precyzji i przestrzegania kilku kluczowych zasad. Oto one:

1. Zasada nr 1: Odtwarzanie fabrycznego przebiegu. Najważniejsza zasada to jak najwierniejsze odtworzenie oryginalnego sposobu poprowadzenia przewodów hamulcowych. Producent samochodu projektował przebieg przewodów z myślą o optymalnym bezpieczeństwie i minimalnym ryzyku uszkodzenia. Wykorzystywanie istniejących fabrycznych punktów montażowych i prowadzenie przewodów w ten sam sposób, co przed demontażem, to najlepsza droga do zapewnienia ich długowieczności i niezawodności.

2. Zasada nr 2: Mocowanie przewodów sztywnych. Przewody sztywne, które biegną głównie pod podwoziem, są szczególnie narażone na uszkodzenia mechaniczne i korozję. Dlatego kluczowe jest ich stabilne przymocowanie. Absolutne minimum to zachowanie odstępu między uchwytami nie większego niż 50-70 cm. Pozwala to zapobiec nadmiernemu uginaniu się przewodu pod wpływem drgań i nierówności, co mogłoby prowadzić do pęknięć lub przetarć. Używaj dedykowanych uchwytów i upewnij się, że przewód jest dobrze osadzony i nie ma luzów.

3. Zasada nr 3: Mocowanie przewodów elastycznych. Przewody elastyczne, łączące sztywną część instalacji z zaciskiem hamulcowym przy kole, muszą mieć zapewnioną swobodę ruchu. Są one integralną częścią układu kierowniczego i zawieszenia, które pracują podczas jazdy. Dlatego mocowanie przewodu elastycznego powinno być tak zaprojektowane, aby pozwolić mu na ruch w pełnym zakresie pracy zawieszenia, ale jednocześnie zapobiec jego ocieraniu o koło, błotnik czy inne elementy. Zazwyczaj mocuje się je w pobliżu zwrotnicy lub wahacza, ale tak, by nie były narażone na naprężenia czy uszkodzenia.

4. Kontrola końcowa. Po zamocowaniu wszystkich przewodów, wykonaj dokładną kontrolę. Sprawdź, czy żaden przewód nie jest naprężony, czy nie dotyka ruchomych części (jak wały napędowe, układ wydechowy) ani elementów generujących wysokie temperatury. Upewnij się, że wszystkie mocowania są solidnie dokręcone i że przewody nie mają luzów. Delikatnie poruszaj przewodami, aby sprawdzić, czy nie ma nadmiernych naprężeń.

Najczęstsze błędy przy mocowaniu przewodów, które mogą kosztować Cię sprawność hamulców

Nawet najlepsze chęci mogą prowadzić do błędów, jeśli nie wiemy, czego unikać. Oto najczęściej popełniane błędy przy mocowaniu przewodów hamulcowych:

• Błąd #1: Stosowanie opasek zaciskowych (trytytek). To klasyczny przykład "proszenia się o kłopoty". Opaski zaciskowe nie zapewniają odpowiedniej stabilności, mogą się luzować, a ich ostre krawędzie mogą wibrować i uszkadzać przewód. Co gorsza, nie chronią przed przetarciem, a wręcz mogą je inicjować, jeśli przewód będzie się o nie ocierał. Dedykowane uchwyty i spinki są zaprojektowane tak, by stabilizować, a nie tylko wiązać.
• Błąd #2: Zbyt duże naprężenie przewodu. Montując przewody, musisz zapewnić im pewien luz, zwłaszcza przewodom elastycznym. Nadmierne naprężenie może prowadzić do szybkiego zużycia materiału, a nawet pęknięcia przewodu, szczególnie w miejscach połączeń lub przy mocowaniach. Zawsze sprawdzaj, czy przewód ma możliwość nieznacznego ruchu i czy nie jest naciągnięty jak struna.
• Błąd #3: Kontakt z elementami ruchomymi lub gorącymi. To bardzo niebezpieczny błąd. Przewody hamulcowe nie mogą mieć kontaktu z obracającymi się kołami, elementami zawieszenia, układem kierowniczym ani z gorącymi elementami układu wydechowego czy turbosprężarki. Wymaga to starannego zaplanowania przebiegu przewodów i użycia odpowiednich mocowań, które utrzymają je z dala od potencjalnych zagrożeń.
• Błąd #4: Ignorowanie skorodowanych lub uszkodzonych starych mocowań. Jeśli stare mocowania są skorodowane, połamane lub luźne, nie wystarczy po prostu zamocować nowy przewód w starym uchwycie. Uszkodzone mocowanie nie spełnia swojej funkcji i może doprowadzić do problemów. Zawsze wymieniaj uszkodzone uchwyty na nowe, najlepiej oryginalne lub ich wysokiej jakości zamienniki.

A co z przewodami w oplocie stalowym? Czy wymagają specjalnego traktowania?

Przewody hamulcowe w oplocie stalowym, często określane jako przewody w stalowej plecionce, zyskują na popularności, zwłaszcza w pojazdach sportowych lub tuningowanych. Ich główną zaletą jest znacznie większa odporność na rozciąganie i deformację pod wpływem ciśnienia w porównaniu do tradycyjnych przewodów gumowych. Ta zwiększona sztywność ma jednak pewne implikacje dla ich mocowania.

Ze względu na mniejszą elastyczność, przewody w oplocie stalowym mogą wymagać nieco innego rozmieszczenia mocowań, aby zapewnić im stabilność i zapobiec nadmiernym naprężeniom w punktach zgięć. Choć same przewody są bardzo wytrzymałe i mniej podatne na przetarcia niż gumowe, to nadal potrzebują solidnego mocowania, które zapobiegnie ich ocieraniu o elementy podwozia czy zawieszenia. Niektóre firmy oferują dedykowane uchwyty do przewodów w oplocie, które mogą być nieco inaczej wyprofilowane, aby lepiej dopasować się do ich kształtu i zapewnić optymalne podparcie. Jednakże, w wielu przypadkach, dobrze dobrane standardowe mocowania również spełnią swoją rolę, pod warunkiem, że zostaną prawidłowo zainstalowane i zapewnią stabilność bez nadmiernego naprężania.
