Podłączenie wiązki haka holowniczego z modułem elektronicznym to kluczowy element prawidłowego montażu tego akcesorium w nowoczesnym samochodzie. W dzisiejszych pojazdach, naszpikowanych zaawansowaną elektroniką, ignorowanie tego kroku może prowadzić do poważnych problemów. W tym przewodniku krok po kroku pokażę Ci, jak bezpiecznie i skutecznie podłączyć wiązkę haka z modułem, wyjaśniając wszystkie istotne aspekty tego procesu.
Dlaczego moduł haka to dziś konieczność, a nie wybór?
Większość nowoczesnych samochodów, szczególnie tych wyprodukowanych po 2005 roku, wymaga zastosowania modułu elektronicznego podczas montażu haka holowniczego. Moduł pełni rolę inteligentnego pośrednika między instalacją elektryczną samochodu a oświetleniem przyczepy. Pobiera on sygnały sterujące z pojazdu, ale co najważniejsze, zasila światła przyczepy bezpośrednio z dedykowanego źródła, najczęściej z akumulatora. Takie rozwiązanie ma kluczowe znaczenie, ponieważ odciąża ono fabryczną instalację elektryczną samochodu, zapobiegając jej przeciążeniu. Bez modułu, podłączenie standardowej wiązki "na krótko" mogłoby spowodować wyświetlanie błędów przez komputer pokładowy, a nawet doprowadzić do uszkodzenia delikatnej elektroniki pojazdu.
Jak magistrala CAN w Twoim aucie wymusza stosowanie modułu? Magistrala CAN (Controller Area Network) to system komunikacji między różnymi modułami elektronicznymi w samochodzie. Nowoczesne systemy diagnostyczne w pojazdach stale monitorują stan żarówek. Podłączenie dodatkowego obciążenia w postaci świateł przyczepy bezpośrednio do instalacji samochodu bez modułu może zostać zinterpretowane przez komputer jako awaria żarówki. Moduł, poprzez swoje działanie, niweluje to ryzyko, symulując prawidłowe obciążenie i zapobiegając fałszywym alarmom.
Czym ryzykujesz, podłączając wiązkę "na krótko" w nowym samochodzie? Podłączenie wiązki haka bez modułu w samochodzie wyposażonym w magistralę CAN to prosta droga do problemów. Najczęstszymi konsekwencjami są błędy wyświetlane na desce rozdzielczej, takie jak awarie świateł, problemy z systemem stabilizacji toru jazdy (ESP) czy nawet awarie sterowników odpowiedzialnych za oświetlenie. W skrajnych przypadkach może dojść do uszkodzenia całej instalacji elektrycznej pojazdu, co generuje wysokie koszty naprawy.
Moduł uniwersalny kontra dedykowany kluczowa decyzja przed montażem. Wybór odpowiedniego modułu jest istotny. Moduły uniwersalne są zazwyczaj tańsze i mogą być stosowane w wielu modelach aut. Ich montaż polega na wpięciu się w przewody lamp tylnych samochodu, co wymaga pewnych umiejętności manualnych i precyzji. Z kolei moduły dedykowane, choć droższe, są zaprojektowane specjalnie dla konkretnego modelu pojazdu. Często posiadają one fabryczne wtyczki, co znacznie upraszcza proces instalacji wystarczy wpiąć je w przygotowane przez producenta gniazda. Jeśli masz pewne doświadczenie w pracach samochodowych i chcesz zaoszczędzić, moduł uniwersalny może być dobrym wyborem. Jeśli jednak cenisz sobie prostotę montażu i masz ograniczony budżet, warto rozważyć moduł dedykowany.
Przygotowanie do pracy co musisz wiedzieć i mieć pod ręką?
Zanim przystąpisz do właściwego montażu, kluczowe jest odpowiednie przygotowanie. Zapewni to płynność pracy i zminimalizuje ryzyko popełnienia błędów. Upewnij się, że posiadasz wszystkie niezbędne narzędzia i materiały, a także rozumiesz podstawowe zasady działania instalacji elektrycznej haka.
Niezbędnik instalatora: lista narzędzi, bez których nie zaczniesz. Do prawidłowego montażu wiązki z modułem będziesz potrzebować kilku podstawowych narzędzi. Przygotuj sobie zestaw kluczy nasadowych i płasko-oczkowych, zestaw śrubokrętów (płaskich i krzyżakowych), szczypce do ściągania izolacji z przewodów, a także zaciskarkę do konektorów. Przydatna może okazać się również lutownica z cyną i kalafonią, jeśli zdecydujesz się na lutowanie połączeń. Niezbędny będzie miernik uniwersalny (multimetr) lub przynajmniej próbnik napięcia do identyfikacji przewodów. Do wykonania połączeń przygotuj szybkozłączki, złączki izolowane lub koszulki termokurczliwe. Nie zapomnij o dobrej jakości taśmie izolacyjnej, opaskach zaciskowych do uporządkowania przewodów oraz ostrym nożu monterskim.
Wiązka 7-pin czy 13-pin? Sprawdź, której naprawdę potrzebujesz do swojej przyczepy. Wybór między wiązką 7-pinową a 13-pinową zależy od potrzeb Twojej przyczepy. Wiązka 7-pinowa obsługuje podstawowe funkcje oświetleniowe: kierunkowskazy, światła pozycyjne, światła stopu oraz światło przeciwmgielne. Jest ona zazwyczaj wystarczająca dla standardowych przyczep towarowych. Natomiast wiązka 13-pinowa oferuje znacznie więcej możliwości. Oprócz funkcji z wiązki 7-pin, obsługuje ona również światło cofania, a także może dostarczać stałe zasilanie (np. do oświetlenia wnętrza przyczepy kempingowej) oraz ładować akumulator przyczepy. Jeśli planujesz podróżować z przyczepą kempingową lub taką, która wymaga zasilania zewnętrznego, wybór 13-pinowej wiązki jest koniecznością.
Zanim przetniesz pierwszy kabel: jak bezpiecznie odłączyć akumulator. Bezpieczeństwo przede wszystkim! Zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej pojazdu, absolutnie konieczne jest odłączenie akumulatora. Zapobiega to zwarciom i uszkodzeniom elektroniki. Aby prawidłowo odłączyć akumulator, najpierw zlokalizuj jego umiejscowienie w samochodzie. Następnie, za pomocą klucza, poluzuj i zdejmij klemę ujemną (oznaczoną symbolem "-"). Dopiero po tym odłącz klemę dodatnią (oznaczoną symbolem "+"). Odłożenie najpierw klemy ujemnej minimalizuje ryzyko przypadkowego zwarcia.
Podłączenie uniwersalnej wiązki z modułem instrukcja krok po kroku
Montaż uniwersalnej wiązki z modułem wymaga precyzji i dokładności. Postępuj zgodnie z poniższymi krokami, aby zapewnić prawidłowe działanie instalacji.
- Krok 1: Lokalizacja i demontaż gdzie znaleźć właściwe przewody w bagażniku? Zacznij od uzyskania dostępu do instalacji elektrycznej lamp tylnych. Zazwyczaj wymaga to demontażu elementów tapicerki bagażnika lub bocznych paneli. Ostrożnie podważaj zatrzaski i śruby, starając się nie uszkodzić plastików. Po uzyskaniu dostępu do wiązek przewodów wychodzących z lamp, będziesz mógł przystąpić do identyfikacji poszczególnych sygnałów.
- Krok 2: Podłączenie zasilania modułu najważniejszy przewód dla stabilności systemu. Moduł haka potrzebuje stabilnego źródła zasilania. Najlepszym rozwiązaniem jest podłączenie go bezpośrednio do akumulatora za pomocą odpowiednio dobranego przewodu i bezpiecznika (zazwyczaj 15-20A). Pamiętaj, aby bezpiecznik umieścić jak najbliżej akumulatora. Przewód zasilający moduł powinien być poprowadzony w sposób uniemożliwiający jego przetarcie, np. wzdłuż fabrycznych wiązek.
- Krok 3: Wpinanie się w sygnały świetlne jak poprawnie zidentyfikować kable kierunkowskazów, stopu i świateł pozycyjnych? To najbardziej krytyczny etap. Używając miernika uniwersalnego lub próbnika napięcia, będziesz musiał zidentyfikować poszczególne przewody. Najpierw włącz zapłon, a następnie kolejno aktywuj poszczególne funkcje oświetlenia samochodu (światła pozycyjne, stop, kierunkowskazy lewy i prawy, światło przeciwmgielne, światło cofania jeśli masz wiązkę 13-pinową). Mierz napięcie na poszczególnych przewodach, aby zidentyfikować ich przeznaczenie. Po identyfikacji, możesz wpiąć się w przewody, używając szybkozłączek, lutując połączenie lub stosując złączki izolowane. Pamiętaj o prawidłowym podłączeniu każdego sygnału do odpowiedniego wejścia w module.
- Krok 4: Montaż gniazda przy haku i przeprowadzenie wiązki na zewnątrz. Po podłączeniu przewodów sygnałowych w samochodzie, należy zamontować gniazdo elektryczne przy haku holowniczym. Zazwyczaj wymaga to przykręcenia uchwytu i podłączenia przewodów wiązki do gniazda. Następnie przeprowadź wiązkę przewodów z wnętrza samochodu na zewnątrz, przez dedykowany otwór w podłodze bagażnika lub zderzaku. Upewnij się, że otwór jest odpowiednio uszczelniony, aby zapobiec przedostawaniu się wilgoci do wnętrza pojazdu.

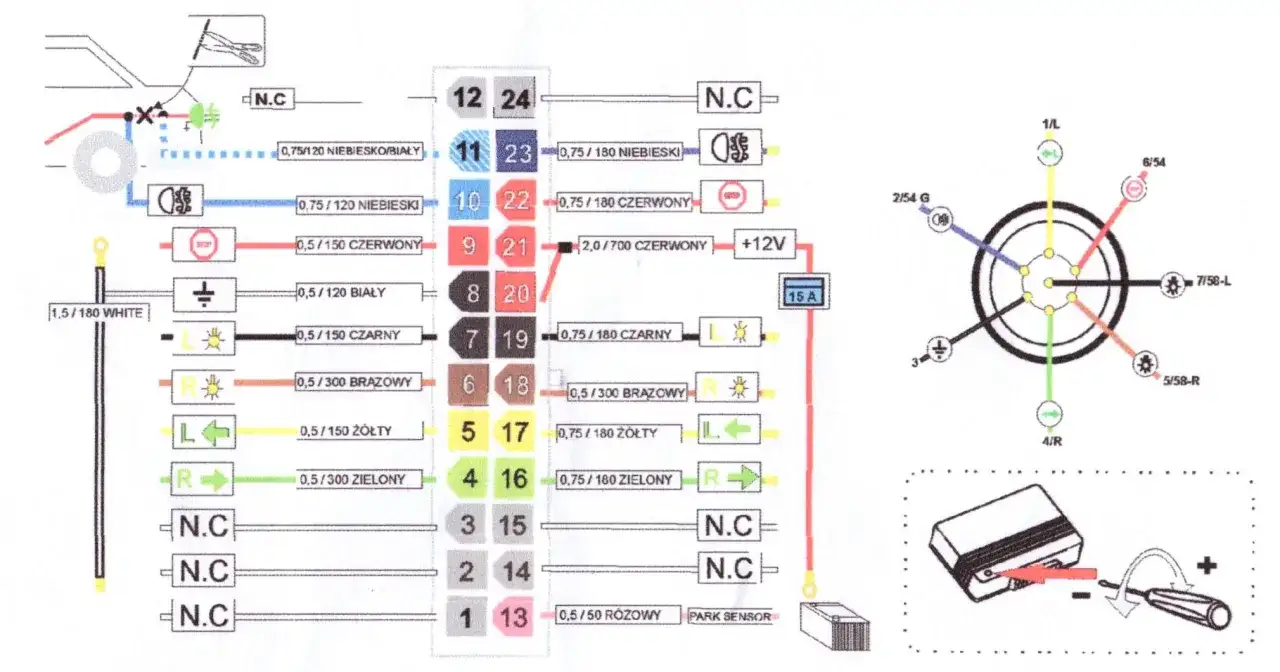

- Krok 5: Ostateczne połączenie i zabezpieczenie modułu oraz przewodów. Podłącz wszystkie przewody do modułu zgodnie ze schematem dołączonym do zestawu. Następnie zamocuj moduł w bezpiecznym miejscu, najlepiej w bagażniku, gdzie będzie chroniony przed wilgocią i uszkodzeniami mechanicznymi. Użyj opasek zaciskowych do uporządkowania wszystkich przewodów i zabezpiecz je przed przetarciem, owijając taśmą izolacyjną lub stosując peszle.
Testowanie i rozwiązywanie problemów upewnij się, że wszystko działa
Po zakończeniu montażu kluczowe jest dokładne przetestowanie działania całej instalacji. Pozwoli to wykryć ewentualne błędy i zapewnić bezpieczeństwo podczas jazdy z przyczepą.
Jak prawidłowo sprawdzić działanie każdego światła w przyczepie? Podłącz przyczepę do haka. Poproś drugą osobę o pomoc lub wykonaj test samodzielnie, obserwując działanie świateł przyczepy. Sprawdź kolejno: światła pozycyjne, światła stopu (po naciśnięciu pedału hamulca), kierunkowskazy (lewy i prawy), światło przeciwmgielne oraz światło cofania (po wrzuceniu biegu wstecznego). Upewnij się, że każde światło świeci jasno i poprawnie.
Problem: "Szybkie miganie kierunkowskazów" co oznacza i jak to naprawić? Szybkie miganie kierunkowskazów, zarówno w samochodzie, jak i w przyczepie, jest zazwyczaj sygnałem, że komputer pokładowy wykrył nieprawidłowe obciążenie. Może to oznaczać przepaloną żarówkę w przyczepie lub w samochodzie, uszkodzoną wiązkę, lub problem z modułem. Sprawdź wszystkie żarówki w przyczepie i samochodzie. Upewnij się, że połączenia są stabilne. W przypadku modułu, sprawdź jego prawidłowe podłączenie.
Problem: Komputer pokładowy wyświetla błąd spalonej żarówki gdzie szukać przyczyny? Ten błąd, mimo prawidłowego podłączenia modułu, może wynikać z kilku przyczyn. Po pierwsze, upewnij się, że wszystkie połączenia są wykonane prawidłowo i są stabilne. Po drugie, sprawdź, czy moduł jest sprawny czasem wadliwy moduł może generować fałszywe błędy. W niektórych samochodach, szczególnie tych z zaawansowanymi systemami diagnostyki, konieczne może być zakodowanie modułu haka, aby komputer prawidłowo rozpoznał jego obecność i funkcje.
Problem: Światła w przyczepie świecą słabo lub migoczą typowe błędy montażowe. Słabe świecenie lub migotanie świateł w przyczepie najczęściej wskazuje na problemy z połączeniem masy. Upewnij się, że punkt masy jest czysty, dobrze przykręcony do karoserii samochodu i nie jest skorodowany. Inne możliwe przyczyny to luźne połączenia w gnieździe przyczepy lub na module, a także niewystarczające zasilanie modułu, jeśli przewód zasilający jest zbyt cienki lub połączenie jest słabe.
Czy Twój samochód wymaga kodowania modułu haka?
W niektórych przypadkach, po fizycznym montażu wiązki z modułem, konieczne jest jeszcze jedno działanie programowe zakodowanie modułu w komputerze pokładowym pojazdu.
W jakich autach kodowanie jest obowiązkowe? (Grupa VAG, BMW i inne) Wiele nowoczesnych samochodów, zwłaszcza tych z grupy VAG (Volkswagen, Audi, Skoda, Seat), BMW, czy Mercedes, wymaga kodowania modułu haka. Jest to proces, który informuje komputer samochodu o tym, że został zamontowany hak holowniczy. Bez tego kroku, niektóre funkcje mogą nie działać poprawnie, a nawet mogą pojawić się błędy.
Jakie funkcje zyskujesz dzięki poprawnemu zakodowaniu modułu? (Czujniki parkowania, ESP) Prawidłowe zakodowanie modułu haka otwiera drzwi do wielu dodatkowych, przydatnych funkcji. Najczęściej spotykaną jest automatyczne wyłączanie tylnych czujników parkowania po podłączeniu przyczepy, co zapobiega ich ciągłemu alarmowaniu. Ponadto, zakodowanie modułu może optymalizować działanie systemu stabilizacji toru jazdy (ESP), dostosowując jego parametry do jazdy z obciążeniem, a w niektórych przypadkach wpływać na algorytmy pracy skrzyni biegów czy silnika.
Gdzie szukać pomocy przy kodowaniu, jeśli nie możesz zrobić tego sam? Jeśli nie posiadasz odpowiedniego sprzętu diagnostycznego i oprogramowania, lub nie czujesz się pewnie w kwestii kodowania, najlepszym rozwiązaniem jest skorzystanie z pomocy profesjonalistów. Autoryzowane serwisy samochodowe, specjalistyczne warsztaty zajmujące się elektroniką samochodową lub wykwalifikowani diagności samochodowi będą w stanie poprawnie zakodować moduł haka w Twoim pojeździe.
