Czujnik ciśnienia w kolektorze ssącym, znany jako MAP sensor (Manifold Absolute Pressure), jest kluczowym elementem w układzie sterowania silnikiem. Jego zadaniem jest pomiar ciśnienia (lub podciśnienia) w kolektorze dolotowym i przesyłanie tej informacji w formie sygnału elektrycznego do sterownika silnika (ECU). Na podstawie tych danych, w połączeniu z informacjami z innych czujników, ECU dobiera optymalną dawkę paliwa oraz kąt wyprzedzenia zapłonu. Jeśli doświadczasz problemów z silnikiem, takich jak spadek mocy, nierówne obroty czy zwiększone spalanie, ten artykuł pomoże Ci samodzielnie zdiagnozować potencjalną usterkę tego ważnego elementu. Warto poświęcić chwilę na jego przeczytanie, aby uniknąć niepotrzebnych kosztów i frustracji związanych z błędną diagnozą. Według danych selected.pl, czujnik MAP jest często pomijanym, ale niezwykle ważnym elementem wpływającym na osiągi pojazdu.
Jak sprawdzić czujnik ciśnienia w kolektorze ssącym (MAP sensor)
- Czujnik MAP mierzy ciśnienie w kolektorze dolotowym, wpływając na dawkę paliwa i pracę silnika.
- Objawy uszkodzenia to spadek mocy, nierówne obroty, zwiększone spalanie i kontrolka "check engine".
- Do diagnostyki potrzebny jest multimetr, skaner OBD-II lub podstawowe narzędzia do inspekcji wizualnej.
- Sprawdź czujnik wizualnie, odczytaj kody błędów skanerem (P0105, P0106) lub zmierz napięcie multimetrem.
- Prawidłowe napięcie sygnałowe zmienia się od wysokiego (zapłon włączony) do niskiego (bieg jałowy).
- Zabrudzony czujnik można wyczyścić, uszkodzony elektrycznie wymaga wymiany.
Dlaczego Twój silnik nagle stracił moc i więcej pali? To może być czujnik MAP!
Problemy z pracą silnika, które pojawiają się nagle, potrafią być bardzo frustrujące. Często jednak ich przyczyna jest prostsza, niż mogłoby się wydawać, a jej zlokalizowanie nie wymaga wizyty w drogim warsztacie. Jednym z takich potencjalnych winowajców jest właśnie czujnik ciśnienia w kolektorze ssącym.
Jakie sygnały wysyła uszkodzony czujnik ciśnienia? Rozpoznaj kluczowe objawy
- Nierówna praca silnika na biegu jałowym (falowanie obrotów).
- Spadek mocy i słabe przyspieszenie.
- Zwiększone zużycie paliwa.
- Problemy z uruchomieniem silnika.
- Gaśnięcie silnika na niskich obrotach lub szarpanie podczas jazdy.
- Kopcenie z rury wydechowej na czarno (zbyt bogata mieszanka).
- Zapalenie się kontrolki "check engine" na desce rozdzielczej.
Falujące obroty, szarpanie i czarny dym nie ignoruj tych znaków
Falujące obroty silnika na biegu jałowym oraz szarpanie podczas jazdy to jedne z najbardziej uciążliwych objawów, które mogą świadczyć o problemach z czujnikiem MAP. Są one bezpośrednią konsekwencją nieprawidłowego składu mieszanki paliwowo-powietrznej, którą sterownik silnika próbuje korygować na podstawie błędnych danych. Jeśli do tego dochodzi jeszcze czarny dym wydobywający się z rury wydechowej, jest to wyraźny sygnał, że mieszanka jest zbyt bogata, co oznacza, że do cylindrów trafia za dużo paliwa w stosunku do ilości powietrza.
Kontrolka "Check Engine" zapalona? Zobacz, czy to wina czujnika MAP
Zapalona na desce rozdzielczej kontrolka "check engine" to uniwersalny sygnał ostrzegawczy, który może wskazywać na bardzo wiele różnych usterek. Jedną z nich może być właśnie nieprawidłowe działanie czujnika ciśnienia w kolektorze ssącym. Jeśli więc widzisz ten symbol, warto rozważyć przeprowadzenie diagnostyki czujnika MAP jako jednego z pierwszych kroków.
Czym jest czujnik MAP i dlaczego jego sprawność jest kluczowa dla Twojego auta
Zanim przejdziemy do metod diagnostyki, warto zrozumieć, czym dokładnie jest czujnik MAP i dlaczego jego prawidłowe działanie jest tak istotne dla sprawnej pracy silnika. Jego rola jest fundamentalna dla optymalizacji procesów spalania.
Rola czujnika ciśnienia w kolektorze ssącym w pigułce
Czujnik MAP (Manifold Absolute Pressure) to element elektroniczny, który mierzy ciśnienie absolutne panujące w kolektorze dolotowym silnika. Informacja ta jest kluczowa dla sterownika silnika (ECU), ponieważ pozwala mu na precyzyjne określenie, ile powietrza zasysane jest przez silnik w danym momencie. Czujnik przesyła te dane do ECU w formie sygnału elektrycznego, zazwyczaj napięciowego.
Jak informacja o ciśnieniu wpływa na dawkę paliwa i pracę silnika?
Sterownik silnika wykorzystuje odczyty z czujnika MAP do obliczenia, jaka ilość paliwa powinna zostać wtryśnięta do cylindrów, aby uzyskać optymalny stosunek powietrza do paliwa (tzw. mieszanka stechiometryczna). Odpowiednie dobranie tej mieszanki jest niezbędne do osiągnięcia maksymalnej mocy, minimalnego spalania oraz ograniczenia emisji szkodliwych substancji. Czujnik MAP wpływa również na ustawienie kąta wyprzedzenia zapłonu, co dodatkowo optymalizuje proces spalania.
Samodzielna diagnostyka czujnika MAP krok po kroku przewodnik dla każdego
Wielu kierowców obawia się samodzielnej diagnostyki, sądząc, że wymaga to specjalistycznej wiedzy i drogiego sprzętu. Nic bardziej mylnego! Podstawowe testy czujnika MAP można przeprowadzić przy użyciu narzędzi, które często znajdują się już w domowym garażu lub są łatwo dostępne. Poniżej znajdziesz instrukcje, które przeprowadzą Cię przez cały proces.

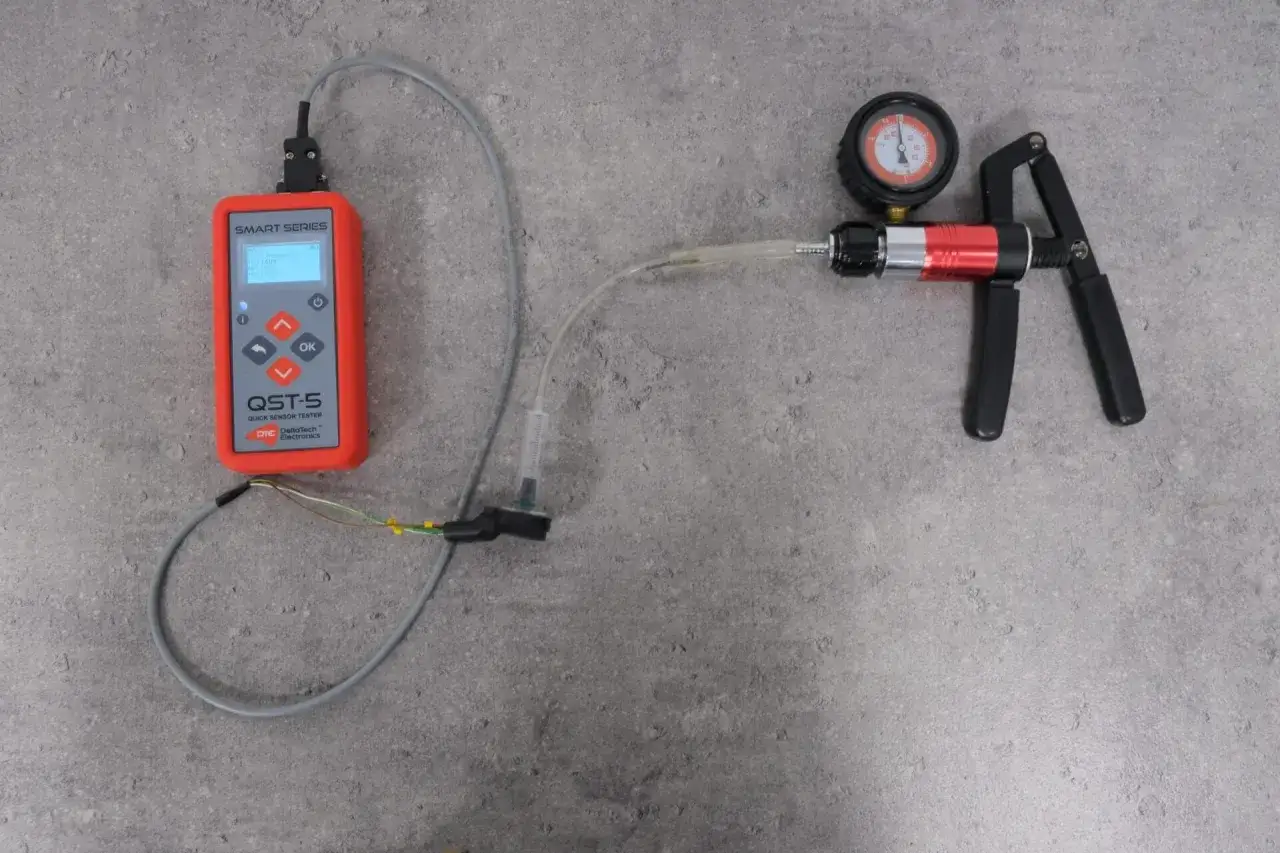

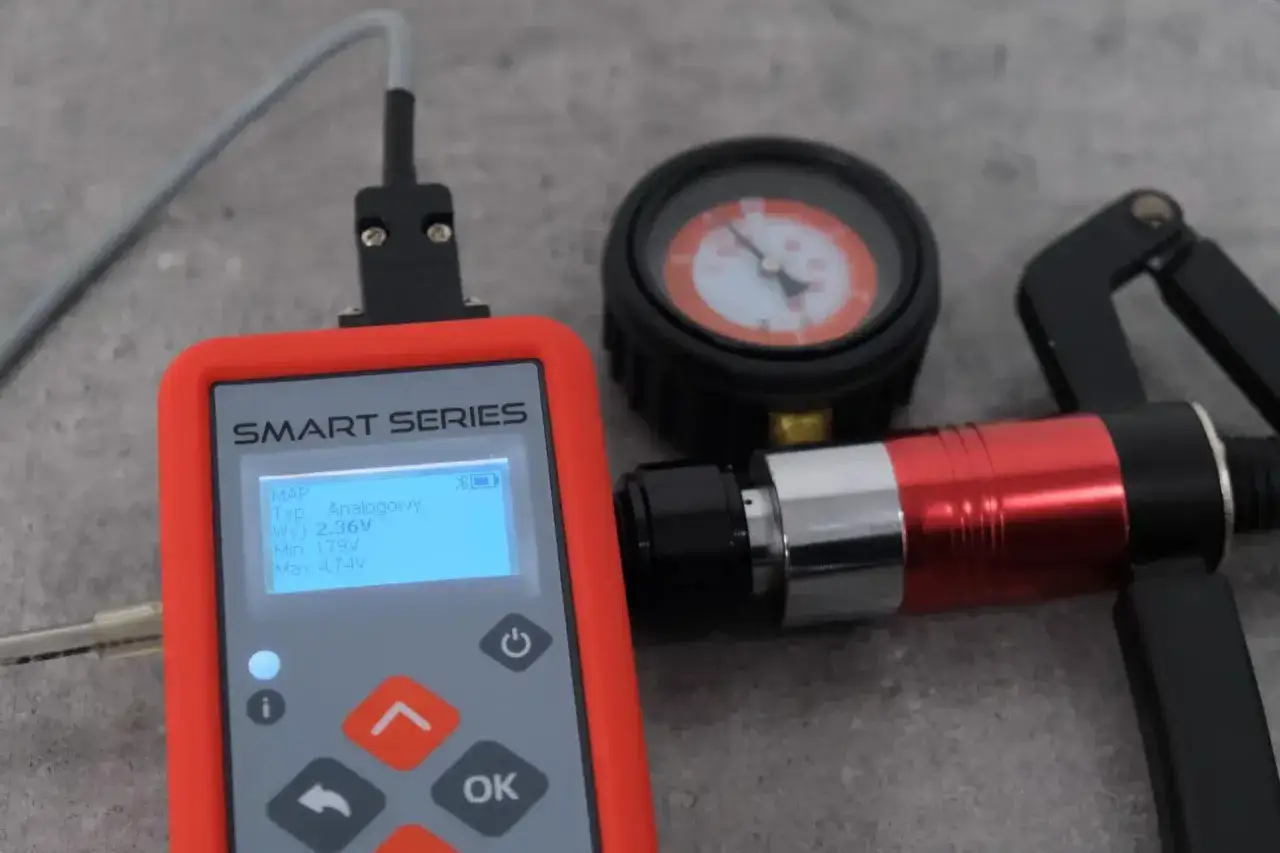

Przygotowanie do testu: Jakich narzędzi będziesz potrzebować?
- Multimetr: Niezbędny do pomiaru napięcia na pinach czujnika.
- Skaner diagnostyczny OBD-II: Jeśli posiadasz taki sprzęt, znacznie ułatwi on diagnozę, pozwalając na odczyt kodów błędów i parametrów pracy silnika na żywo.
- Podstawowe klucze i narzędzia: Mogą być potrzebne do demontażu czujnika, w zależności od jego umiejscowienia w danym modelu samochodu.
Metoda #1: Inspekcja wizualna pierwszy i najprostszy krok
Gdzie zlokalizować czujnik MAP w swoim samochodzie?
Czujnik MAP zazwyczaj znajduje się bezpośrednio na kolektorze dolotowym lub w jego pobliżu, często przykręcony do niego za pomocą jednej lub dwóch śrub. W niektórych samochodach może być zamontowany na przewodzie łączącym kolektor z innym elementem układu dolotowego. Dokładne położenie zależy od konstrukcji silnika i modelu pojazdu, dlatego warto zajrzeć do instrukcji obsługi lub poszukać informacji w internecie dla swojego konkretnego samochodu.
Czego szukać? Sprawdź, czy nie ma pęknięć, oleju i nagaru
Po zlokalizowaniu i odłączeniu czujnika (najpierw złącza elektrycznego, a następnie odkręceniu go od kolektora), dokładnie obejrzyj jego króciec pomiarowy. Powinien być czysty. Obecność oleju lub czarnego nagaru może świadczyć o problemach z układem odpowietrzania skrzyni korbowej (PCV) lub przedostawaniu się oleju do układu dolotowego, co może wpływać na działanie czujnika. Sprawdź również sam korpus czujnika pod kątem widocznych pęknięć lub uszkodzeń mechanicznych.
Metoda #2: Sprawdzanie czujnika za pomocą skanera diagnostycznego OBD-II
Diagnostyka komputerowa za pomocą skanera OBD-II to jedna z najskuteczniejszych metod weryfikacji stanu czujnika MAP. Pozwala ona nie tylko na odczytanie błędów, ale także na obserwację pracy czujnika w czasie rzeczywistym.
Jak podłączyć skaner i odczytać kody błędów?
Port diagnostyczny OBD-II zazwyczaj znajduje się w kabinie samochodu, w okolicy kolumny kierownicy lub konsoli środkowej. Podłącz do niego skaner, a następnie włącz zapłon (nie uruchamiaj silnika, chyba że instrukcja skanera tego wymaga). Uruchom oprogramowanie skanera i wybierz opcję odczytu kodów błędów. Po chwili na ekranie pojawią się ewentualne kody zapisane w pamięci sterownika silnika.
Najczęstsze kody błędów MAP sensora (P0105, P0106, P0107) i ich znaczenie
- P0105: Błąd obwodu ciśnienia w kolektorze dolotowym / ciśnienia atmosferycznego.
- P0106: Zakres/wydajność obwodu ciśnienia w kolektorze dolotowym / ciśnienia atmosferycznego.
- P0107: Niski sygnał obwodu ciśnienia w kolektorze dolotowym.
- P0108: Wysoki sygnał obwodu ciśnienia w kolektorze dolotowym.
- P0109: Przerywany sygnał obwodu ciśnienia w kolektorze dolotowym / ciśnienia atmosferycznego.
Analiza parametrów na żywo ("Live Data") jak interpretować wskazania ciśnienia?
Po odczytaniu kodów błędów, przejdź do sekcji "Live Data" lub "Parametry pracy silnika". Znajdź tam pozycję dotyczącą ciśnienia w kolektorze dolotowym (często oznaczaną jako MAP, Barometric Pressure lub Intake Manifold Pressure). Obserwuj, jak wartość ta zmienia się wraz ze zmianą obrotów silnika i obciążenia. Na biegu jałowym ciśnienie powinno być niskie (wysokie podciśnienie), a podczas dodawania gazu powinno stopniowo rosnąć w miarę wzrostu obrotów. Jeśli wartości są niestabilne, "zamrożone" lub nieadekwatne do sytuacji, może to świadczyć o problemie z czujnikiem.
Metoda #3: Test czujnika MAP przy użyciu multimetru szczegółowa instrukcja
Jeśli nie posiadasz skanera OBD-II, nie martw się! Pomiar napięcia za pomocą multimetru pozwoli Ci na przeprowadzenie dokładnej diagnostyki czujnika MAP.
Identyfikacja pinów: zasilanie, masa i sygnał
Typowy czujnik MAP posiada trzy lub cztery piny. Zazwyczaj są to: pin zasilania (+5V dostarczane przez ECU), pin masy (GND) oraz pin sygnałowy, którym przesyłany jest sygnał napięciowy informujący o ciśnieniu. W niektórych modelach może występować dodatkowy pin dla czujnika temperatury powietrza. Schemat pinoutu dla Twojego modelu samochodu znajdziesz w instrukcji serwisowej lub internecie. Po zidentyfikowaniu pinów, podłącz przewody multimetru czerwony do pinu sygnałowego, a czarny do masy.
Pomiar napięcia na wyłączonym silniku (zapłon włączony) jaka wartość jest poprawna?
Ustaw multimetr na pomiar napięcia stałego (DCV) w odpowiednim zakresie (np. 20V). Podłącz przewody do pinów czujnika (najlepiej wtyczkę odłączoną od czujnika, wpinając sondy od strony przewodów silnika). Włącz zapłon, ale nie uruchamiaj silnika. W tej sytuacji, gdy w kolektorze panuje maksymalne podciśnienie (lub ciśnienie atmosferyczne, jeśli silnik nie pracuje), napięcie sygnałowe powinno być wysokie, zazwyczaj w okolicach 4,5V do 5V. Jeśli wartość jest znacznie niższa, może to oznaczać problem z zasilaniem czujnika lub jego uszkodzenie.
Test na biegu jałowym jak powinno spaść napięcie?
Teraz uruchom silnik i pozwól mu pracować na biegu jałowym. W tym stanie silnik generuje największe podciśnienie w kolektorze dolotowym. Napięcie na pinie sygnałowym czujnika powinno znacząco spaść. Prawidłowa wartość to zazwyczaj około 1V do 1,5V. Obserwuj wskazania multimetru powinny być stabilne.
Dynamiczny test podczas dodawania gazu obserwuj reakcję czujnika
Poproś drugą osobę o powolne dodawanie gazu, podczas gdy Ty obserwujesz wskazania multimetru. W miarę wzrostu obrotów silnika i zmniejszania się podciśnienia w kolektorze, napięcie sygnałowe powinno płynnie rosnąć. Przy pełnym otwarciu przepustnicy powinno osiągnąć wartość zbliżoną do tej mierzonej przy włączonym zapłonie (4,5-5V). Ważne jest, aby zmiany napięcia były płynne i bez skoków. Jeśli napięcie "skacze", jest niestabilne lub nie reaguje na zmiany obrotów, czujnik prawdopodobnie jest uszkodzony.
Odczytałem wyniki co dalej? Interpretacja i kolejne kroki
Po przeprowadzeniu testów masz już pewne dane, które pozwolą Ci ocenić stan czujnika MAP. Kluczowe jest teraz prawidłowe zinterpretowanie uzyskanych wyników.
Jak odróżnić uszkodzony czujnik od problemów z instalacją elektryczną?
Podczas diagnostyki multimetrem lub skanerem, ważne jest, aby odróżnić awarię samego czujnika od problemów z jego instalacją elektryczną. Jeśli napięcie na pinie sygnałowym jest stale zerowe lub maksymalne (5V) niezależnie od warunków pracy silnika, a wiemy, że zasilanie i masa do czujnika dochodzą prawidłowo, to najprawdopodobniej uszkodzony jest sam czujnik. Natomiast jeśli zasilanie lub masa nie docierają do czujnika, problem leży w okablowaniu, złączu lub samym sterowniku silnika.
Stałe napięcie 0V lub 5V? To znak zwarcia lub przerwy w obwodzie
Jeśli multimetr lub skaner pokazuje stałe napięcie 0V lub 5V na pinie sygnałowym, a silnik pracuje, jest to silna przesłanka do podejrzenia zwarcia lub przerwy w obwodzie elektrycznym czujnika. Warto dokładnie sprawdzić przewody, złącze elektryczne czujnika oraz połączenia w wiązce silnika.
Wartości nie zmieniają się płynnie? Prawdopodobna awaria samego czujnika
Jeśli podczas testów dynamicznych (dodawanie gazu) lub obserwacji parametrów na żywo za pomocą skanera zauważysz, że napięcie sygnałowe czujnika MAP nie zmienia się płynnie, jest niestabilne, "zamrożone" na jednej wartości lub reaguje z opóźnieniem, jest to niemal pewny sygnał, że sam czujnik jest uszkodzony i wymaga wymiany.
Naprawa czy wymiana? Co zrobić, gdy diagnoza potwierdziła problem
Po potwierdzeniu awarii czujnika MAP stajesz przed wyborem: czy można go naprawić, czy konieczna jest wymiana? Odpowiedź zależy od rodzaju usterki.
Kiedy czyszczenie czujnika MAP ma sens i jak je prawidłowo przeprowadzić?
Jeśli inspekcja wizualna wykazała jedynie zabrudzenie króćca pomiarowego czujnika, na przykład olejem lub nagarem, jego czyszczenie może przywrócić mu pełną sprawność. Do czyszczenia najlepiej użyć specjalistycznych preparatów do czyszczenia przepływomierzy lub ogólnodostępnych środków do czyszczenia elektroniki. Należy dokładnie oczyścić otwór pomiarowy i ewentualnie delikatnie przedmuchać go sprężonym powietrzem. Pamiętaj, aby nie uszkodzić delikatnych elementów wewnątrz czujnika.
Wymiana czujnika ciśnienia czy można to zrobić samodzielnie?
Jeśli testy elektryczne jednoznacznie wskazują na uszkodzenie samego czujnika (np. brak reakcji napięcia, niestabilne wskazania), konieczna jest jego wymiana. Na szczęście, w większości samochodów wymiana czujnika MAP jest stosunkowo prostą czynnością, którą można wykonać samodzielnie. Zazwyczaj polega ona na odłączeniu wtyczki elektrycznej, odkręceniu starego czujnika i przykręceniu nowego. Po wymianie warto skasować ewentualne błędy ze sterownika silnika za pomocą skanera.
Przeczytaj również: Zapowietrzone Hamulce: Jak Rozpoznać Objawy i Jak Je Naprawić?
Na co zwrócić uwagę przy zakupie nowego czujnika MAP?
Wybierając nowy czujnik MAP, warto postawić na części od renomowanych producentów, którzy gwarantują jakość i trwałość swoich produktów. Zawsze upewnij się, że kupowany czujnik jest w 100% zgodny z modelem, marką i rocznikiem Twojego samochodu. Sprawdzenie numeru katalogowego lub skonsultowanie się ze sprzedawcą pomoże uniknąć pomyłki i zapewni prawidłowe działanie nowego elementu.
