System wspomagania parkowania to niezwykle przydatne narzędzie, które ułatwia manewrowanie w ciasnych miejscach. Kiedy jednak zaczyna szwankować, może to być źródłem frustracji i niepewności. Zanim zdecydujesz się na wizytę w serwisie, która często wiąże się z niepotrzebnymi kosztami, warto spróbować samodzielnie zdiagnozować problem. W tym artykule pokażę Ci, jak krok po kroku sprawdzić sprawność 3-pinowego czujnika parkowania, wykorzystując zarówno proste domowe metody, jak i bardziej zaawansowane techniki z użyciem multimetru. Dzięki temu zaoszczędzisz czas i pieniądze, a także zyskasz pewność, czy czujnik rzeczywiście wymaga wymiany.
Twój system parkowania szwankuje? Sprawdź, czy to na pewno wina czujnika
Niedziałający system parkowania potrafi spędzić sen z powiek. Ciągłe piszczenie, brak reakcji na przeszkody, a może dziwne komunikaty na desce rozdzielczej? Zanim zaczniesz się martwić, że czeka Cię kosztowna naprawa, warto poświęcić chwilę na samodzielną diagnostykę. Często okazuje się, że problem jest prozaiczny i można go rozwiązać bez wizyty u mechanika. Zrozumienie, jak działają czujniki parkowania i jak je przetestować, może okazać się prostsze niż myślisz.
Najczęstsze objawy, których nie możesz ignorować
Zanim sięgniesz po narzędzia, przyjrzyj się objawom, które mogą wskazywać na problem z czujnikiem parkowania. Zazwyczaj są one dość charakterystyczne:
- Ciągły sygnał dźwiękowy po włączeniu biegu wstecznego: Zamiast pulsowania, system od razu informuje o stałej przeszkodzie, co może oznaczać uszkodzony czujnik lub problem z jego komunikacją.
- Brak jakiejkolwiek reakcji systemu na przeszkody: System po prostu milczy, niezależnie od tego, czy zbliżasz się do ściany, czy do innego pojazdu.
- Losowe i nieuzasadnione sygnały: Czujnik alarmuje, mimo braku przeszkód w pobliżu, co może świadczyć o jego nadwrażliwości lub wewnętrznym uszkodzeniu.
- Komunikaty o błędzie na desce rozdzielczej: Nowoczesne samochody często informują o problemach z systemem parkowania za pomocą ikon lub komunikatów tekstowych.
Szybka inspekcja wzrokowa: brud, lód i uszkodzenia mechaniczne jako pierwsi podejrzani
Zanim przejdziemy do bardziej zaawansowanych testów, warto przeprowadzić szybką inspekcję wizualną. Wiele problemów z czujnikami parkowania wynika z prostych, zewnętrznych przyczyn. Upewnij się, że:
- Powierzchnia czujnika jest czysta: Błoto, kurz, śnieg, lód czy nawet owady mogą blokować działanie czujnika ultradźwiękowego. Wystarczy delikatnie przetrzeć go wilgotną ściereczką.
- Nie ma widocznych uszkodzeń mechanicznych: Sprawdź, czy sam czujnik lub jego obudowa nie są pęknięte, wgniecione lub inaczej uszkodzone, na przykład w wyniku kolizji lub otarcia.
- Styki we wtyczce nie są skorodowane: Jeśli masz dostęp do wtyczki czujnika, obejrzyj styki. Korozja lub wilgoć mogą zakłócać przepływ sygnału.
Zanim sięgniesz po miernik: proste domowe sposoby na zlokalizowanie winowajcy
Diagnostyka multimetrem to metoda pewna, ale nie zawsze konieczna. Zanim sięgniesz po bardziej zaawansowane narzędzia, warto wypróbować kilka prostych, intuicyjnych sposobów, które często pozwalają szybko zidentyfikować wadliwy czujnik.
Test "na ucho": nasłuchuj cichego cykania sprawnego sensora
To jedna z najprostszych metod weryfikacji. Aby ją przeprowadzić, musisz aktywować system parkowania. Zazwyczaj wymaga to włączenia zapłonu i wrzucenia biegu wstecznego. Następnie, zbliż ucho do każdego z czujników po kolei. Sprawny czujnik ultradźwiękowy powinien emitować bardzo ciche, regularne "cykanie" lub tykanie. Dźwięk ten może być trudny do usłyszenia w głośnym otoczeniu, dlatego warto przeprowadzić test w spokojnym miejscu. Jeśli jeden z czujników milczy, podczas gdy pozostałe cykają, jest to silna przesłanka, że właśnie ten element jest uszkodzony.
Test dotykowy: czy czujesz delikatne wibracje pod palcem?
Podobnie jak w teście "na ucho", najpierw aktywuj system parkowania. Następnie, delikatnie dotknij powierzchni każdego czujnika palcem. Sprawny, pracujący czujnik powinien generować bardzo subtelne wibracje, które można wyczuć pod opuszką palca. Brak wyczuwalnych wibracji w połączeniu z brakiem cykania (z poprzedniego testu) w danym czujniku, podczas gdy inne reagują prawidłowo, niemal na pewno wskazuje na jego awarię. Pamiętaj, aby robić to ostrożnie i nie naciskać zbyt mocno.
Kiedy proste metody zawodzą i potrzebna jest dalsza diagnostyka?
Proste metody, takie jak test "na ucho" czy "na dotyk", są świetne do szybkiego wykluczenia ewidentnie uszkodzonego czujnika. Jednak co w sytuacji, gdy wszystkie czujniki wydają się milczeć, lub gdy wyniki są niejednoznaczne? W takich przypadkach konieczne jest przejście do bardziej precyzyjnej diagnostyki. Jeśli proste testy nie przyniosły jednoznacznej odpowiedzi, a system nadal nie działa poprawnie, następnym krokiem powinna być diagnostyka z użyciem multimetru.

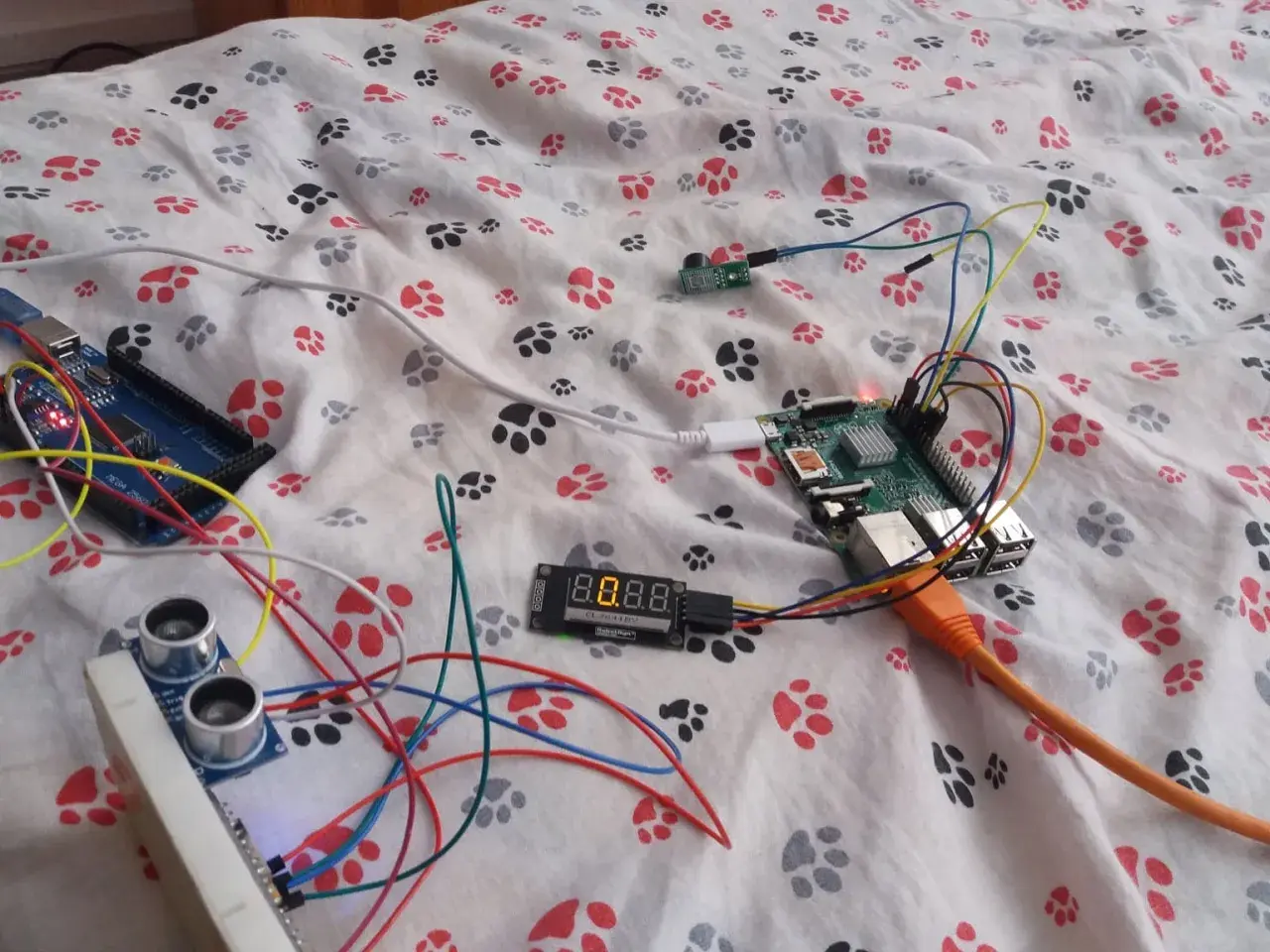

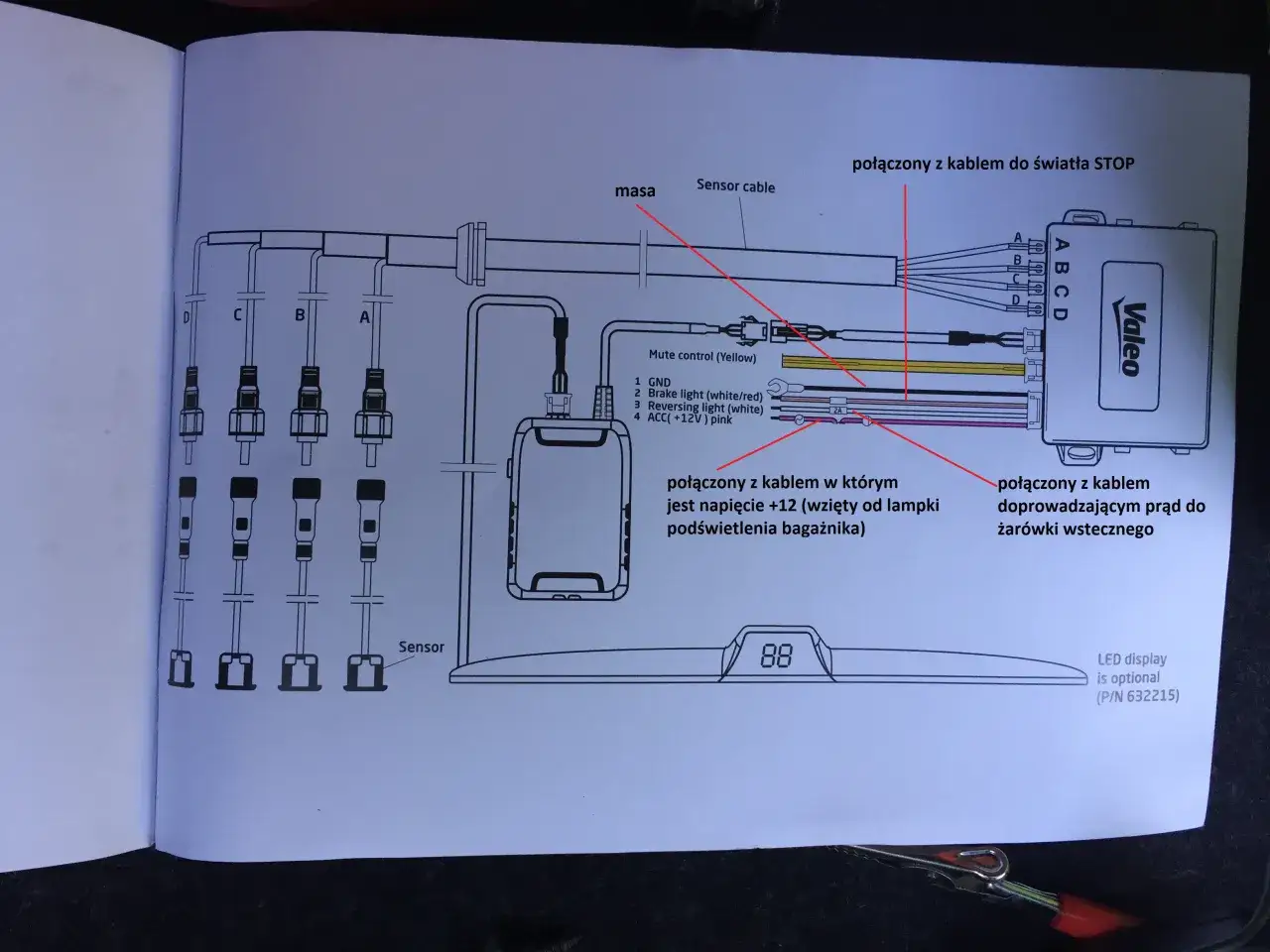

Anatomia czujnika 3-pinowego: co oznaczają poszczególne przewody?
Aby skutecznie przeprowadzić diagnostykę multimetrem, musisz wiedzieć, za co odpowiada każdy z trzech pinów w złączu czujnika parkowania. Zrozumienie ich funkcji jest kluczowe dla prawidłowego wykonania pomiarów i interpretacji wyników.
Pin 1: Zasilanie (+) skąd czujnik czerpie energię?
Ten pin jest odpowiedzialny za dostarczanie energii do czujnika. Zazwyczaj jest to napięcie stałe, które może wynosić 5V lub 12V, w zależności od konkretnego modelu samochodu i systemu. Bez prawidłowego zasilania czujnik nie będzie w stanie działać i wysyłać sygnałów.
Pin 2: Masa (-) kluczowy punkt odniesienia
Pin masy stanowi połączenie z ujemnym biegunem układu elektrycznego pojazdu. Jest to niezbędny punkt odniesienia dla wszystkich pomiarów napięcia i sygnałów. Bez prawidłowego połączenia z masą, czujnik nie będzie działał, a pomiary mogą być błędne.
Pin 3: Sygnał (S) jak czujnik komunikuje się z autem?
To przez ten pin czujnik przesyła przetworzoną informację do modułu sterującego systemem parkowania. Informacja ta dotyczy wykrytej odległości od przeszkody. Weryfikacja sygnału jest kluczowa do stwierdzenia, czy czujnik poprawnie przetwarza dane i komunikuje się z centralnym komputerem.
Diagnostyka multimetrem krok po kroku: ostateczny test sprawności
Diagnostyka multimetrem to najbardziej precyzyjna metoda pozwalająca na sprawdzenie nie tylko samego czujnika, ale również poprawności działania instalacji elektrycznej. Oto jak to zrobić krok po kroku.
Niezbędne narzędzia i przygotowanie stanowiska pracy
Aby przeprowadzić diagnostykę, będziesz potrzebować:
- Multimetr cyfrowy: Najlepiej z funkcją pomiaru napięcia stałego (DCV), ciągłości obwodu (symbol diody lub głośniczka) i rezystancji (Ohm).
- Cienkie sondy pomiarowe: Lub ewentualnie spinacze do papieru, które można bezpiecznie wpiąć do pinów wtyczki, aby uzyskać kontakt z instalacją pojazdu.
- Schemat elektryczny samochodu (opcjonalnie): Jeśli jest dostępny, ułatwi zidentyfikowanie pinów i kolorów przewodów.
Przed rozpoczęciem pomiarów upewnij się, że pojazd jest bezpiecznie zaparkowany i zaciągnięty jest hamulec ręczny. Włącz zapłon i wrzuć bieg wsteczny, aby aktywować system parkowania. Następnie odłącz wtyczkę od czujnika, który chcesz przetestować.
Krok 1: Sprawdzenie napięcia zasilania we wtyczce
- Ustaw multimetr na pomiar napięcia stałego (DCV).
- Podłącz czerwoną sondę multimetru do pinu zasilania (+) we wtyczce (od strony instalacji pojazdu). Zazwyczaj jest to pin oznaczony jako "1" lub można go zidentyfikować po kolorze przewodu (często czerwony lub brązowy, ale warto sprawdzić schemat).
- Podłącz czarną sondę multimetru do pinu masy (-) we wtyczce (od strony instalacji pojazdu). Jest to pin oznaczony jako "2" (często czarny przewód).
- Odczytaj wynik. Oczekiwane napięcie to zazwyczaj 5V lub 12V (w zależności od modelu samochodu). Brak napięcia lub wartość znacznie poniżej oczekiwanej może wskazywać na problem z instalacją elektryczną lub modułem sterującym systemem parkowania.
Krok 2: Weryfikacja ciągłości masy czy czujnik ma dobre uziemienie?
- Ustaw multimetr na pomiar ciągłości obwodu (symbol diody z dźwiękiem) lub rezystancji (Ohm).
- Podłącz czarną sondę multimetru do pinu masy (-) we wtyczce (od strony instalacji pojazdu).
- Podłącz czerwoną sondę multimetru do metalowej części karoserii pojazdu (sprawdzonego punktu masy).
- Oczekiwany wynik: powinieneś usłyszeć sygnał dźwiękowy (oznaczający ciągłość) lub zobaczyć bardzo niską wartość rezystancji (blisko 0 Ohm). Brak ciągłości lub wysoka rezystancja świadczy o problemie z uziemieniem czujnika lub instalacji.
Krok 3: Pomiar rezystancji samego czujnika co mówią omy?
- Odłącz wtyczkę od instalacji pojazdu i odłącz sam czujnik.
- Ustaw multimetr na pomiar rezystancji (Ohm).
- Zmierz rezystancję między pinami samego czujnika. Najczęściej mierzy się ją między pinem zasilania (+) a masą (-), a także między pinem sygnału (S) a masą (-).
- Oczekiwane wartości rezystancji mogą się znacznie różnić w zależności od producenta i modelu czujnika. Często są one podane w specyfikacji technicznej elementu.
- Jeśli multimetr pokazuje "OL" (nieskończona rezystancja) lub bardzo niską wartość (zwarcie, blisko 0 Ohm) między pinami, jest to silna oznaka wewnętrznego uszkodzenia czujnika.
- Bardziej zaawansowani użytkownicy mogą spróbować zaobserwować zmiany napięcia na pinie sygnałowym podczas zbliżania przeszkody do czujnika, jednak wymaga to podłączenia "na krótko" i jest bardziej skomplikowane.
Jak prawidłowo zinterpretować wyniki pomiarów?
Po wykonaniu pomiarów czas na wyciągnięcie wniosków:
- Brak napięcia zasilania we wtyczce: Jeśli nie ma napięcia na pinie zasilania we wtyczce od strony instalacji, problem prawdopodobnie leży w okablowaniu, bezpiecznikach lub module sterującym systemem parkowania. Sam czujnik jest w tym przypadku prawdopodobnie sprawny.
- Brak ciągłości masy: Jeśli multimetr nie wskazuje na ciągłość masy, oznacza to problem z uziemieniem. Może to być wina skorodowanego punktu masy lub uszkodzonego przewodu masowego.
- Nieprawidłowa rezystancja samego czujnika: Jeśli pomiary rezystancji samego czujnika (po jego odłączeniu) wskazują na zwarcie lub przerwę, jest to niemal pewny dowód na jego wewnętrzne uszkodzenie. W takim przypadku czujnik należy wymienić.
Te wyniki pomogą Ci podjąć świadomą decyzję czy czeka Cię wymiana czujnika, czy też konieczna jest dalsza, bardziej szczegółowa diagnostyka instalacji elektrycznej pojazdu.
Problem nie leży w czujniku? Poznaj inne potencjalne przyczyny awarii
Czasami nawet po potwierdzeniu sprawności czujnika, system parkowania nadal może nie działać poprawnie. Warto wówczas przyjrzeć się innym elementom układu, które mogą być źródłem problemu.
Uszkodzona wiązka elektryczna lub skorodowana wtyczka
Okablowanie systemu parkowania jest narażone na uszkodzenia mechaniczne, przetarcia czy działanie wilgoci. Korozja styków we wtyczce czujnika lub w głównym złączu modułu sterującego może znacząco utrudnić lub uniemożliwić przepływ sygnałów. Przetarte lub przerwane przewody w wiązce elektrycznej również mogą prowadzić do nieprawidłowego działania systemu. Dokładna inspekcja wizualna okablowania oraz pomiary ciągłości poszczególnych przewodów mogą pomóc zlokalizować tego typu usterki.
Awaria modułu sterującego systemem PDC
Moduł sterujący, często nazywany "mózgiem" systemu parkowania (PDC Park Distance Control), odpowiada za zbieranie danych z czujników i generowanie sygnałów ostrzegawczych. Awaria tego modułu może objawiać się identycznie jak uszkodzenie jednego lub kilku czujników, a w skrajnych przypadkach może doprowadzić do całkowitego unieruchomienia systemu. Diagnostyka samego modułu jest zazwyczaj bardziej skomplikowana i często wymaga użycia specjalistycznego sprzętu diagnostycznego, takiego jak komputer podłączany do gniazda OBD-II pojazdu.
Werdykt zapadł: co zrobić, gdy czujnik jest uszkodzony?
Jeśli po przeprowadzeniu wszystkich testów doszedłeś do wniosku, że czujnik parkowania jest rzeczywiście uszkodzony, kolejnym logicznym krokiem jest jego wymiana. Wybór odpowiedniego zamiennika jest kluczowy dla zapewnienia długotrwałej i bezproblemowej pracy systemu.
Na co zwrócić uwagę przy wyborze nowego czujnika parkowania?
- Kompatybilność: To absolutnie najważniejszy czynnik. Upewnij się, że wybrany czujnik jest przeznaczony do konkretnego modelu, rocznika i wersji wyposażenia Twojego samochodu. Najlepiej szukać części OEM (Original Equipment Manufacturer) lub wysokiej jakości zamienników od renomowanych producentów.
- Numer części: Jeśli masz możliwość, sprawdź numer części oryginalnego czujnika (często wybity na jego obudowie) i poszukaj zamiennika o tym samym numerze. To gwarancja idealnego dopasowania.
- Producent: Wybieraj czujniki od znanych i cenionych marek. Renomowani producenci zazwyczaj oferują produkty o lepszej jakości wykonania i większej trwałości.
- Kolor: Wiele czujników parkowania jest lakierowanych w kolorze nadwozia. Jeśli Twój samochód ma specyficzny odcień lakieru, upewnij się, że nowy czujnik jest w odpowiednim kolorze lub można go łatwo pomalować.
Przeczytaj również: Auto dla rodziny 2+2: Najlepsze Modele Samochodów i Rekomendacje
Czy wymiana czujnika wymaga ponownej kalibracji systemu?
W większości starszych i prostszych systemów parkowania wymiana pojedynczego czujnika nie wymaga żadnej dodatkowej kalibracji. Po prostu podłączasz nowy element i system powinien zacząć działać. Jednak w przypadku nowszych, bardziej zaawansowanych systemów, które wykorzystują bardziej złożone algorytmy lub gdy wymieniasz cały moduł sterujący, może być konieczne użycie komputera diagnostycznego. Pozwala to na "nauczenie" systemu nowego czujnika lub ponowne skonfigurowanie parametrów pracy. Zawsze warto sprawdzić instrukcję obsługi pojazdu lub skonsultować się z mechanikiem, aby upewnić się co do procedury w Twoim konkretnym przypadku.
