Kolumna MacPhersona to serce zawieszenia wielu współczesnych samochodów, szczególnie tych z przednim napędem. Jej genialna w swojej prostocie konstrukcja, która łączy amortyzator z elementem prowadzącym i skrętnym, zrewolucjonizowała motoryzację, oferując doskonały kompromis między kosztami produkcji, a komfortem i stabilnością jazdy. Zrozumienie jej budowy i działania to pierwszy krok do lepszego dbania o swój pojazd i szybszego reagowania na ewentualne problemy.
Kolumna MacPhersona: Klucz do stabilności i komfortu jazdy w wielu samochodach
- Jest to jeden z najpopularniejszych typów zawieszenia, szczególnie w pojazdach z przednim napędem.
- Opatentowana w 1949 roku przez Earla S. MacPhersona, charakteryzuje się zwartą i zintegrowaną budową.
- Amortyzator w tej konstrukcji pełni potrójną funkcję: prowadzi koło, tłumi drgania i bierze udział w skręcaniu.

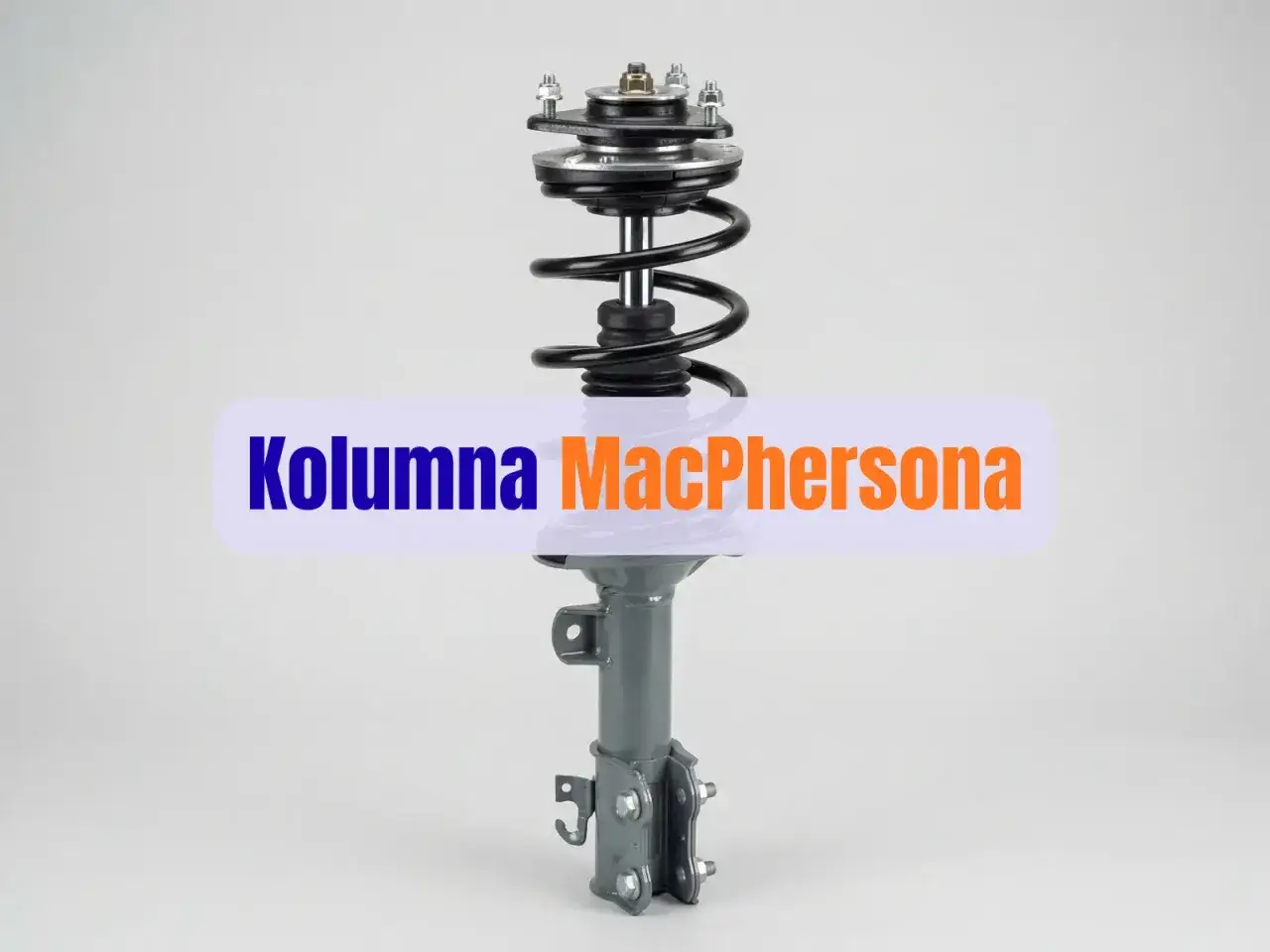

- Kluczowe elementy to amortyzator teleskopowy, sprężyna śrubowa, górne mocowanie z łożyskiem, zwrotnica i wahacz dolny.
- Typowe objawy uszkodzenia to stuki, skrzypienie podczas skręcania oraz opór na kierownicy.
Kolumna MacPhersona: Dlaczego to rozwiązanie zdominowało współczesne samochody
Kolumna MacPhersona stała się prawdziwym standardem w motoryzacji, a jej dominacja, szczególnie w samochodach z przednim napędem, nie jest dziełem przypadku. Kluczem do jej sukcesu jest przede wszystkim niezwykle kompaktowa budowa. W przeciwieństwie do starszych, bardziej rozbudowanych konstrukcji, kolumna MacPhersona integruje kilka kluczowych funkcji w jednym, zwartym zespole. Pozwala to na znaczną oszczędność miejsca w komorze silnika, co jest nieocenione w projektowaniu nowoczesnych, często mniejszych pojazdów, gdzie każdy centymetr przestrzeni jest na wagę złota. Ta efektywność przestrzenna przekłada się również na niższe koszty produkcji, co czyni ją atrakcyjnym rozwiązaniem dla producentów samochodów dążących do optymalizacji wydatków.
Krótka historia rewolucyjnej konstrukcji Earla MacPhersona
Pomysł na tak innowacyjne podejście do konstrukcji zawieszenia zrodził się w umyśle inżyniera Earla S. MacPhersona. Swoje rewolucyjne rozwiązanie opatentował w 1949 roku, a jego koncepcja szybko zyskała uznanie w branży motoryzacyjnej. Geneza tej konstrukcji była odpowiedzią na rosnące potrzeby producentów samochodów, którzy poszukiwali bardziej efektywnych i ekonomicznych sposobów na zapewnienie stabilności i komfortu jazdy.
Kompaktowość i niższe koszty klucz do popularności w autach przednionapędowych
Szczególnie w samochodach z silnikiem umieszczonym z przodu i napędem na przednie koła, gdzie przestrzeń w komorze silnika jest mocno ograniczona, kolumna MacPhersona okazała się rozwiązaniem idealnym. Jej zintegrowana budowa pozwala na umieszczenie kluczowych elementów zawieszenia w sposób, który minimalizuje zajmowaną przestrzeń. To nie tylko ułatwia projektowanie nadwozia, ale także obniża koszty produkcji, ponieważ wymaga mniej części i prostszych procesów montażowych w porównaniu do bardziej złożonych systemów zawieszenia, takich jak podwójne wahacze.

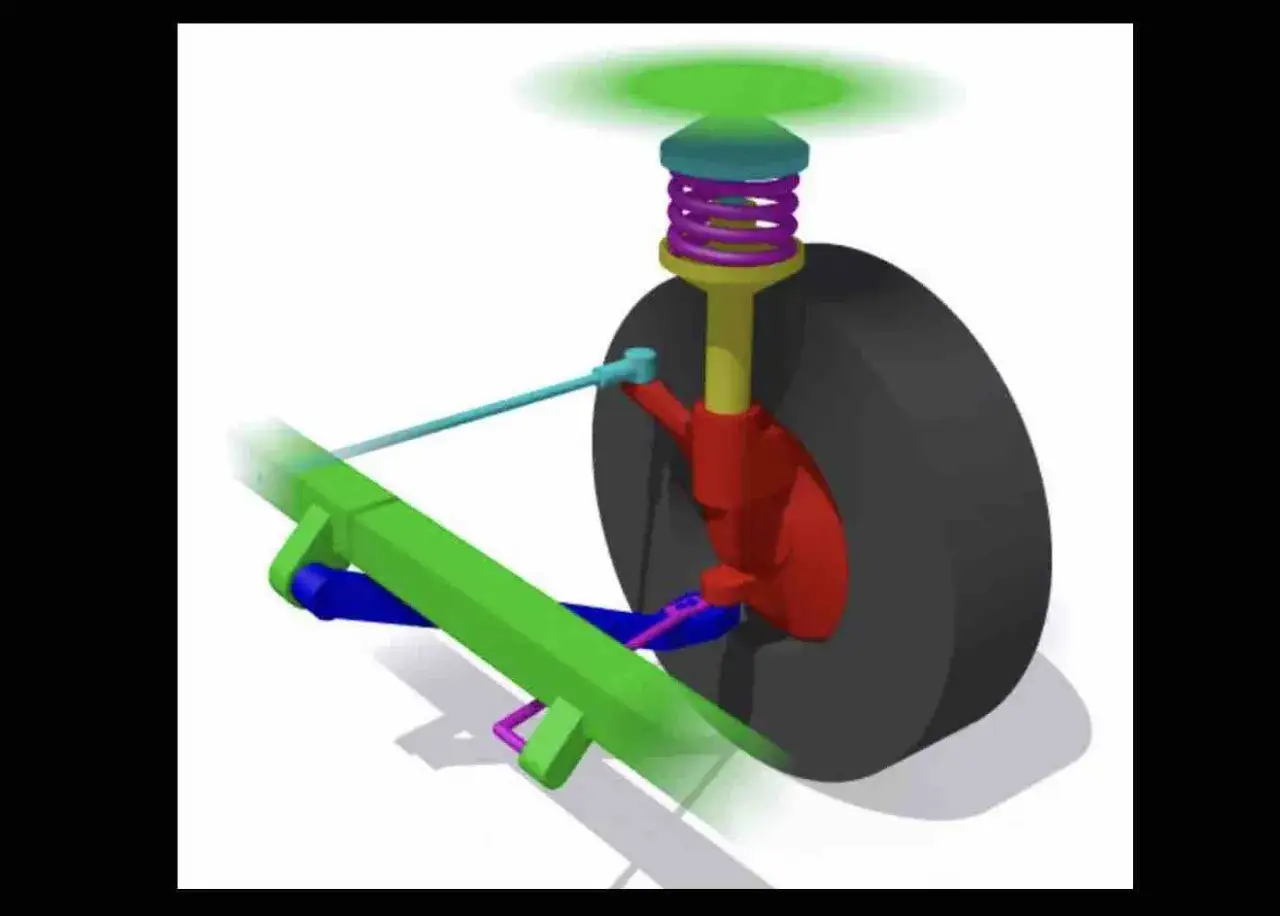

Anatomia kolumny MacPhersona: Interaktywny schemat i szczegółowe omówienie budowy
Zrozumienie, jak działa kolumna MacPhersona, zaczyna się od poznania jej kluczowych komponentów i ich funkcji. To właśnie synergia tych elementów decyduje o tym, jak samochód prowadzi się na drodze.
Element centralny: Amortyzator nie tylko tłumi, ale i prowadzi koło
Sercem każdej kolumny MacPhersona jest amortyzator teleskopowy. Jego podstawową rolą jest oczywiście tłumienie drgań przenoszonych z nawierzchni na nadwozie, co bezpośrednio przekłada się na komfort jazdy. Jednak w konstrukcji MacPhersona amortyzator pełni jeszcze jedną, niezwykle ważną funkcję działa jako element prowadzący koło, utrzymując je w odpowiedniej pozycji względem nadwozia. To unikalne rozwiązanie, które pozwala na zintegrowanie kilku funkcji w jednej części.
Element nośny: Sprężyna śrubowa jak dźwiga ciężar pojazdu?
Otaczająca amortyzator sprężyna śrubowa to kolejny kluczowy element tej konstrukcji. Odpowiada ona za utrzymanie ciężaru pojazdu, działając jako element resorujący. To dzięki sprężynie koła utrzymują stały kontakt z podłożem, a nierówności drogi są w pewnym stopniu pochłaniane, zanim dotrą do nadwozia.
Element skrętny: Górne mocowanie i łożysko cichy bohater układu kierowniczego
Górne mocowanie z łożyskiem jest często niedocenianym, ale absolutnie kluczowym elementem kolumny MacPhersona. To właśnie ono stanowi połączenie całej konstrukcji z nadwoziem pojazdu, zazwyczaj w tzw. kielichu amortyzatora. Co najważniejsze, łożysko w górnym mocowaniu umożliwia obrót całej kolumny, co jest niezbędne do wykonywania skrętów kierownicą. Bez niego skręcanie kół byłoby niemożliwe.
Element łączący: Zwrotnica i wahacz dolny fundament połączenia z kołem
Zwrotnica jest elementem łączącym kolumnę MacPhersona z piastą koła oraz wahaczem dolnym. Odpowiada za przeniesienie ruchów obrotowych z kolumny na koło, umożliwiając kierowanie pojazdem. Wahacz dolny, zazwyczaj poprzeczny, stanowi z kolei dolny punkt mocowania i prowadzenia koła. Razem ze zwrotnicą tworzą stabilny fundament, który pozwala kołu na wykonywanie ruchów pionowych i obrotowych.
Jak to właściwie działa? Zasada działania kolumny MacPhersona krok po kroku
Cały sekret skuteczności kolumny MacPhersona tkwi w sprytnym połączeniu jej elementów w jeden funkcjonalny zespół. Zasada działania opiera się na płynnej współpracy sprężyny, amortyzatora i układu kierowniczego, zapewniając stabilność i komfort.
Faza 1: Tłumienie nierówności współpraca sprężyny i amortyzatora
Gdy koło napotyka na nierówność drogi, sprężyna śrubowa ulega ściskaniu lub rozciąganiu, absorbując początkowy impet. Następnie amortyzator teleskopowy zaczyna działać, tłumiąc gwałtowne ruchy sprężyny i zapobiegając nadmiernemu kołysaniu się pojazdu. Ta skoordynowana praca zapewnia płynną jazdę nawet po wyboistym terenie.
Faza 2: Wykonywanie skrętu rola obrotowa łożyska w górnym mocowaniu
Kiedy kierowca skręca kierownicą, ruch ten jest przenoszony na układ kierowniczy, a następnie na zwrotnicę. Kluczową rolę odgrywa tutaj łożysko w górnym mocowaniu kolumny. Pozwala ono na swobodny obrót całej kolumny wokół własnej osi, co skutkuje zmianą kierunku jazdy kół. Cała kolumna obraca się w górnym łożysku podczas wykonywania skrętu kierownicą, co jest kluczowe dla precyzyjnego kierowania pojazdem.
Faza 3: Przenoszenie sił jak obciążenia z koła trafiają na nadwozie?
Podczas jazdy, zwłaszcza na zakrętach, podczas hamowania czy przyspieszania, na koła działają znaczne siły. Kolumna MacPhersona, poprzez połączenie zwrotnicy, wahacza dolnego i górnego mocowania, efektywnie przenosi te obciążenia z koła bezpośrednio na strukturę nadwozia pojazdu. Pozwala to na utrzymanie stabilności pojazdu i precyzyjne prowadzenie.
Twój samochód stuka przy skręcaniu? Najczęstsze objawy zużycia kolumny MacPhersona
Każdy kierowca powinien zwracać uwagę na wszelkie niepokojące dźwięki i zmiany w zachowaniu pojazdu. W przypadku kolumny MacPhersona, objawy zużycia często manifestują się w sposób, który łatwo zaobserwować, a ignorowanie ich może prowadzić do poważniejszych problemów.
Głuche pukanie i skrzypienie co oznaczają te niepokojące dźwięki?
Najczęściej zgłaszanym objawem zużycia kolumny MacPhersona są różnego rodzaju stuki, pukanie lub skrzypienie, szczególnie słyszalne podczas skręcania lub jazdy po nierównościach. Mogą one przypominać odgłosy rozprężającej się sprężyny lub po prostu metaliczne zgrzyty. "Według danych Inter Cars", takie dźwięki często wskazują na zużycie łożyska w górnym mocowaniu amortyzatora lub poluzowanie któregoś z elementów.
Problemy z prowadzeniem i opór na kierownicy kiedy winić łożysko?
Jeśli kierownica staje się nagle cięższa, obraca się z wyczuwalnym oporem lub nie pracuje płynnie, może to być sygnał problemów z łożyskiem górnego mocowania amortyzatora. Zużyte lub zatarte łożysko utrudnia obrót kolumny, co bezpośrednio przekłada się na trudności w kierowaniu pojazdem i obniża komfort jazdy.
Nierównomierne zużycie opon jako sygnał ostrzegawczy
Choć może się to wydawać mniej oczywiste, nierównomierne zużycie bieżnika opon, na przykład nadmierne zużycie po jednej stronie lub na krawędziach, może być pośrednim sygnałem problemów z geometrią zawieszenia, w tym z kolumną MacPhersona. Niewłaściwe ustawienie kół spowodowane uszkodzeniem elementów zawieszenia prowadzi do szybszego i nierównomiernego zużycia opon, co jest kosztowne i wpływa na bezpieczeństwo.
Co najczęściej się psuje? Typowe usterki i podstawowa diagnostyka
Chociaż kolumna MacPhersona jest generalnie konstrukcją trwałą, pewne jej elementy są bardziej narażone na zużycie niż inne. Znajomość najczęstszych usterek pozwala na szybszą identyfikację problemu.
Awaria łożyska górnego mocowania najczęstszy winowajca
Jak już wspomniano, łożysko w górnym mocowaniu amortyzatora jest jednym z najczęściej psujących się elementów. Jest ono stale narażone na obciążenia i zanieczyszczenia. Jego awaria objawia się wspomnianymi wcześniej stukami, skrzypieniem i oporem na kierownicy. Wymiana tego elementu jest zazwyczaj stosunkowo prosta i znacząco poprawia komfort jazdy.
Zużyty amortyzator jak rozpoznać utratę właściwości tłumiących?
Amortyzator, mimo że jest rdzeniem konstrukcji, również ulega zużyciu. Objawami utraty jego właściwości tłumiących są: nadmierne kołysanie się pojazdu na zakrętach i po najechaniu na nierówność, wycieki oleju widoczne na obudowie amortyzatora, a także wydłużona droga hamowania. Regularna kontrola stanu amortyzatorów jest kluczowa dla bezpieczeństwa.
Pęknięta sprężyna nagła i niebezpieczna awaria
Pęknięcie sprężyny śrubowej jest usterką rzadszą, ale potencjalnie bardzo niebezpieczną. Może nastąpić nagle, na przykład podczas jazdy po wyboistej drodze. Objawem może być nagłe "osiadanie" pojazdu po jednej stronie, charakterystyczne stukanie lub nawet utrata panowania nad pojazdem. W przypadku podejrzenia pęknięcia sprężyny, należy natychmiast przerwać jazdę i udać się na lawetę.
Zalety i wady tego rozwiązania czy kolumna MacPhersona ma słabe punkty?
Jak każde rozwiązanie techniczne, kolumna MacPhersona ma swoje mocne i słabe strony. Zrozumienie ich pozwala na świadomy wybór i ocenę, czy jest to optymalne rozwiązanie dla danego typu pojazdu.
Po stronie plusów: Prosta budowa, niska masa i oszczędność miejsca
Główne zalety kolumny MacPhersona to niewątpliwie jej prosta budowa, która przekłada się na niższe koszty produkcji i łatwość serwisowania. Niska masa własna, co oznacza mniejszą masę nieresorowaną, pozytywnie wpływa na prowadzenie pojazdu. Co równie ważne, jak już wielokrotnie podkreślano, jest to rozwiązanie niezwykle oszczędne pod względem zajmowanej przestrzeni, co czyni je idealnym wyborem dla kompaktowych i średniej wielkości samochodów.
Przeczytaj również: Który mocny odkurzacz samochodowy naprawdę radzi sobie z brudem?
Po stronie minusów: Przenoszenie drgań na karoserię i ograniczenia w autach sportowych
Jednakże, kolumna MacPhersona nie jest pozbawiona wad. Ze względu na swoją konstrukcję, ma ona tendencję do przenoszenia większej ilości drgań i hałasu na karoserię pojazdu w porównaniu do bardziej zaawansowanych systemów, takich jak wielowahaczowe zawieszenie. Ponadto, w samochodach sportowych, gdzie kluczowe jest precyzyjne panowanie nad geometrią zawieszenia w każdych warunkach, kolumna MacPhersona może wykazywać pewne ograniczenia, szczególnie przy bardzo dynamicznej jeździe.
