Czujnik MAP, znany również jako czujnik ciśnienia bezwzględnego w kolektorze dolotowym, to niewielki, ale niezwykle ważny element systemu zarządzania silnikiem. Jego prawidłowe działanie jest kluczowe dla optymalnej wydajności jednostki napędowej, wpływa na zużycie paliwa, moc oraz emisję spalin. W tym artykule przyjrzymy się bliżej, jak działa MAP sensor, gdzie go znaleźć, jakie są objawy jego awarii oraz jak można go zdiagnozować i ewentualnie naprawić.
MAP Sensor mały strażnik wielkiej mocy Twojego silnika
MAP Sensor to jeden z tych podzespołów, o których wielu kierowców dowiaduje się dopiero, gdy coś zaczyna niedomagać w ich samochodzie. A szkoda, bo to właśnie ten niepozorny czujnik odgrywa fundamentalną rolę w utrzymaniu optymalnej pracy silnika spalinowego. Jego zadaniem jest nieustanne monitorowanie warunków panujących w kolektorze dolotowym, co pozwala jednostce sterującej silnika (ECU) na podejmowanie kluczowych decyzji dotyczących dawkowania paliwa i ustawienia zapłonu. Bez precyzyjnych danych z MAP sensora, silnik nie mógłby pracować wydajnie i ekonomicznie.
Co to jest czujnik ciśnienia bezwzględnego i dlaczego jest tak ważny?
MAP sensor, czyli Manifold Absolute Pressure Sensor, to czujnik ciśnienia bezwzględnego. Jego podstawowym zadaniem jest pomiar ciśnienia panującego w kolektorze ssącym silnika. Mówiąc precyzyjniej, mierzy on podciśnienie, które powstaje w kolektorze w wyniku pracy silnika. Dane te są niezwykle cenne dla sterownika silnika (ECU), ponieważ informują go o aktualnym obciążeniu silnika. Im większe podciśnienie (niższe ciśnienie), tym mniejsze obciążenie silnika, a im mniejsze podciśnienie (wyższe ciśnienie), tym większe obciążenie. Ta informacja jest fundamentalna dla ECU do prawidłowego obliczenia ilości powietrza zasysanego do cylindrów, co z kolei jest kluczowe dla ustalenia odpowiedniej ilości wtryskiwanego paliwa i optymalnego momentu zapłonu. Dzięki temu silnik pracuje wydajnie, zużywa paliwo w rozsądnych ilościach i emituje mniej szkodliwych substancji.
Różnica między MAP sensorem a przepływomierzem poznaj dwóch kluczowych graczy
W systemach zarządzania silnikiem często spotykamy dwa kluczowe czujniki odpowiedzialne za pomiar ilości powietrza trafiającego do silnika: MAP sensor i przepływomierz (MAF sensor). Choć oba pełnią podobną funkcję, działają w odmienny sposób. MAP sensor mierzy ciśnienie (podciśnienie) w kolektorze dolotowym, pośrednio określając w ten sposób ilość zasysanego powietrza. Z kolei przepływomierz, jak sama nazwa wskazuje, bezpośrednio mierzy masę lub objętość przepływającego powietrza. W starszych lub prostszych systemach często stosuje się tylko jeden z tych czujników. Nowocześniejsze silniki mogą wykorzystywać oba, gdzie MAP sensor dostarcza informacji o obciążeniu silnika, a przepływomierz o faktycznej ilości powietrza, co pozwala na jeszcze precyzyjniejsze sterowanie.
Jak dokładnie działa MAP Sensor? Od ciśnienia w kolektorze do idealnej pracy silnika
Zrozumienie mechanizmu działania MAP sensora pozwala docenić jego rolę w skomplikowanym procesie zarządzania pracą silnika. Proces ten można podzielić na kilka kluczowych etapów, które wspólnie zapewniają optymalne warunki dla jednostki napędowej.
Krok 1: Pomiar ciśnienia w kolektorze dolotowym co mówi on o pracy silnika?
Pierwszym i fundamentalnym krokiem jest fizyczny pomiar ciśnienia w kolektorze ssącym. Czujnik MAP jest umieszczony w takim miejscu, aby mógł dokładnie rejestrować panujące tam warunki. Kiedy silnik pracuje, tłoki poruszające się w dół tworzą podciśnienie w kolektorze dolotowym. Wielkość tego podciśnienia jest bezpośrednio związana z tym, jak bardzo otwarta jest przepustnica i jak duże jest obciążenie silnika. Na przykład, podczas postoju na biegu jałowym, gdy przepustnica jest prawie zamknięta, podciśnienie jest największe. Natomiast podczas gwałtownego przyspieszania, gdy przepustnica jest szeroko otwarta, podciśnienie jest najmniejsze (ciśnienie zbliża się do atmosferycznego). MAP sensor rejestruje te zmiany.
Krok 2: Przetwarzanie ciśnienia na sygnał elektryczny język zrozumiały dla komputera
Samo zmierzenie ciśnienia nie wystarczyłoby, gdyby nie możliwość przekazania tej informacji do sterownika silnika. MAP sensor zawiera w sobie element pomiarowy, który reaguje na zmiany ciśnienia. Najczęściej jest to membrana lub inny element wrażliwy na nacisk. Zmiany ciśnienia powodują odkształcenie tego elementu, co z kolei wpływa na jego właściwości elektryczne. W zależności od konstrukcji czujnika, może to być zmiana rezystancji, pojemności lub generowanie napięcia proporcjonalnego do ciśnienia. W ten sposób fizyczna wartość ciśnienia jest konwertowana na sygnał elektryczny najczęściej napięcie który jest zrozumiały dla elektronicznego mózgu samochodu, czyli ECU.
Krok 3: Rola ECU jak komputer pokładowy wykorzystuje te dane do sterowania wtryskiem i zapłonem?
Gdy sterownik silnika (ECU) otrzyma sygnał elektryczny z MAP sensora, zaczyna działać jego zaawansowana logika. ECU odczytuje wartość napięcia i na jej podstawie określa aktualne obciążenie silnika. Ale to nie koniec. Aby uzyskać pełny obraz sytuacji, ECU bierze pod uwagę również dane z innych czujników, takich jak czujnik temperatury powietrza dolotowego (IAT), który informuje o gęstości powietrza wynikającej z temperatury, czy czujnik położenia przepustnicy (TPS), który precyzyjnie określa stopień jej otwarcia. Po zebraniu wszystkich tych informacji, ECU jest w stanie bardzo dokładnie obliczyć masę powietrza zasysanego do cylindrów. Następnie, na podstawie tych obliczeń i zaprogramowanych map silnika, komputer decyduje o precyzyjnej ilości paliwa, jaką należy wtrysnąć, aby uzyskać optymalną mieszankę paliwowo-powietrzną (zazwyczaj stechiometryczną, o stosunku ok. 14,7:1). Równie ważne jest ustawienie optymalnego kąta wyprzedzenia zapłonu, który wpływa na efektywność spalania i moc silnika. Cały ten proces odbywa się wielokrotnie w ciągu sekundy, zapewniając płynną i wydajną pracę jednostki napędowej.
Gdzie w Twoim aucie ukrywa się MAP Sensor? Typowe lokalizacje

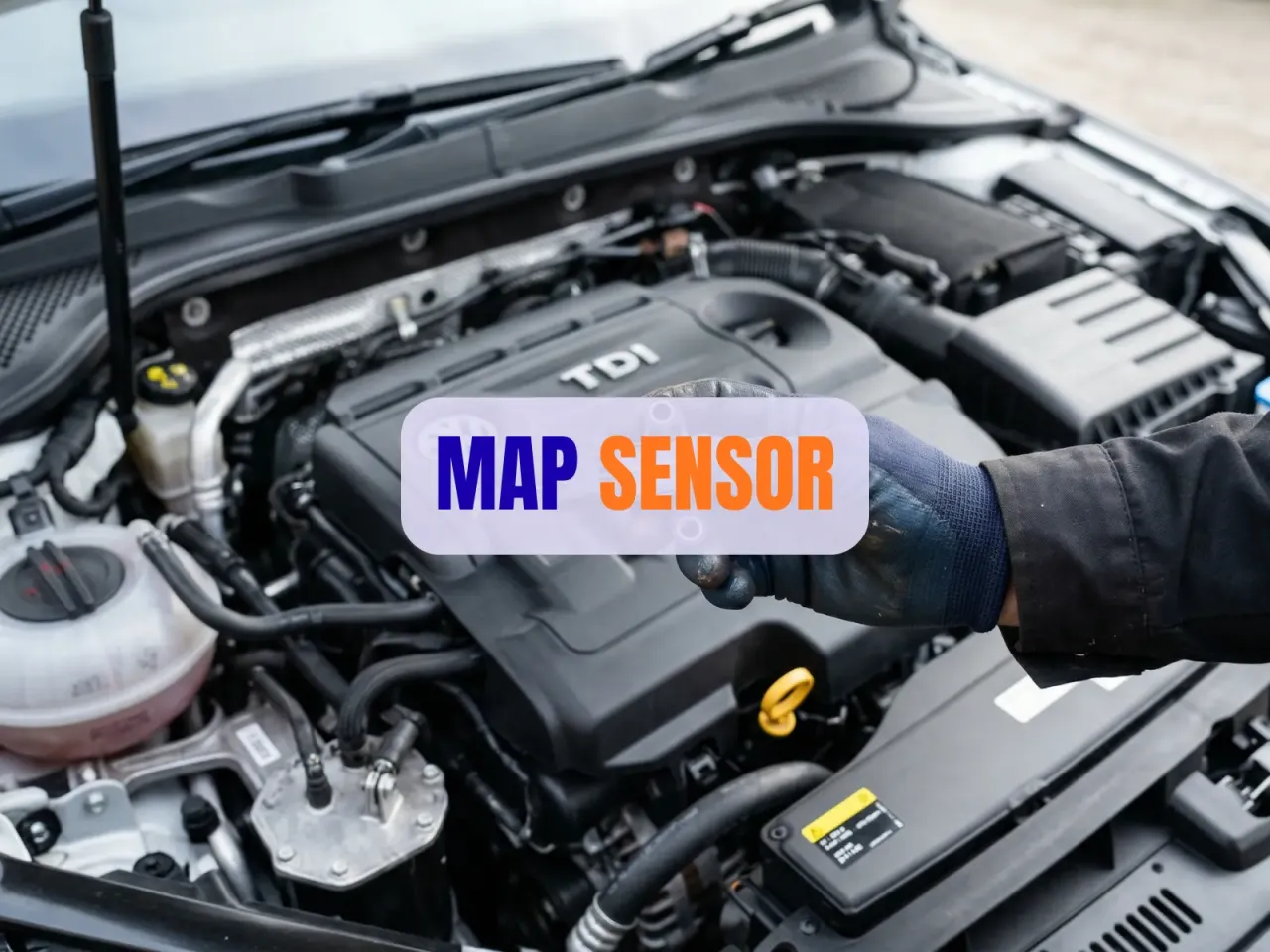

Zlokalizowanie MAP sensora w samochodzie może być kluczowe podczas diagnostyki. Chociaż jego wygląd i dokładne miejsce montażu mogą się nieznacznie różnić w zależności od marki i modelu pojazdu, istnieją pewne typowe lokalizacje, które warto sprawdzić.
Bezpośrednio na kolektorze ssącym najczęstsze umiejscowienie
Najczęściej spotykanym rozwiązaniem jest montaż MAP sensora bezpośrednio w kolektorze dolotowym. Czujnik jest zazwyczaj wkręcony lub wciśnięty w specjalnie przygotowany otwór w kolektorze. Pozwala to na bezpośredni pomiar ciśnienia panującego w tym kluczowym dla pracy silnika miejscu. Wystarczy zlokalizować kolektor ssący, a następnie poszukać niewielkiego elementu, zazwyczaj z wtyczką elektryczną, który jest do niego przymocowany.
Połączony wężykiem podciśnieniowym alternatywne montaże
W niektórych przypadkach MAP sensor może nie być zamontowany bezpośrednio w kolektorze dolotowym. Czasami jest on umieszczony nieco dalej, na przykład na przegrodzie silnika lub w innej dogodnej lokalizacji, a do kolektora dolotowego połączony jest za pomocą krótkiego, elastycznego wężyka podciśnieniowego. W takiej sytuacji należy zlokalizować kolektor, a następnie prześledzić, czy nie jest do niego podłączony cienki wężyk, który prowadzi do osobnego czujnika. Niezależnie od sposobu montażu, jego zadanie pozostaje niezmienne pomiar ciśnienia w układzie dolotowym.
Niepokojące sygnały z silnika? To mogą być objawy uszkodzonego MAP Sensora
Uszkodzony MAP sensor może objawiać się na wiele sposobów, które kierowca jest w stanie zauważyć podczas codziennego użytkowania pojazdu. Te sygnały często są pierwszymi wskazówkami, że coś jest nie tak z układem sterowania silnikiem.
Brak mocy i "mulenie" przy przyspieszaniu dlaczego auto nie chce jechać?
Jednym z najbardziej zauważalnych objawów awarii MAP sensora jest wyraźny spadek mocy silnika. Gdy czujnik przekazuje błędne dane o obciążeniu, ECU może nieprawidłowo dawkować paliwo zazwyczaj podaje go za mało lub w niewłaściwym momencie. Efektem jest uczucie "mulenia" pojazdu, szczególnie podczas prób przyspieszania. Samochód staje się ospały, gorzej reaguje na pedał gazu i sprawia wrażenie, jakby "nie mógł złapać oddechu".
Częstsze wizyty na stacji paliw? Jak awaria wpływa na zużycie benzyny lub ON
Nieprawidłowe odczyty z MAP sensora niemal zawsze prowadzą do zwiększonego zużycia paliwa. Jeśli czujnik błędnie informuje ECU o niskim obciążeniu silnika, sterownik może podawać zbyt bogatą mieszankę paliwowo-powietrzną, czyli więcej paliwa niż jest to potrzebne do efektywnego spalania. Skutkuje to znacznym wzrostem spalania, co szybko zauważymy podczas kolejnych wizyt na stacji paliw.
Falowanie obrotów na biegu jałowym i gaśnięcie silnika
Niestabilna praca silnika na biegu jałowym, objawiająca się tzw. falowaniem obrotów (obrotomierz waha się bez wyraźnego powodu), jest kolejnym częstym symptomem problemów z MAP sensorem. W skrajnych przypadkach, gdy ECU nie jest w stanie ustalić prawidłowych parametrów pracy, silnik może nawet gasnąć, zwłaszcza tuż po uruchomieniu lub podczas zatrzymywania się.
Szarpanie i niestabilna praca podczas jazdy co jest przyczyną?
Błędne dane o ciśnieniu w kolektorze dolotowym mogą prowadzić do nierównej pracy silnika podczas jazdy. Kierowca może odczuwać szarpanie, zwłaszcza przy zmianie obciążenia, na przykład podczas płynnego dodawania gazu lub podczas zwalniania. Silnik może pracować "przerywanie", co znacząco obniża komfort jazdy.
Czarny dym z wydechu i kontrolka "Check Engine" ostateczne ostrzeżenia
Jeśli z rury wydechowej wydobywa się czarny dym, jest to silny sygnał, że mieszanka paliwowo-powietrzna jest zbyt bogata, czyli zawiera za dużo paliwa. Jest to częsty skutek awarii MAP sensora. Ponadto, większość nowoczesnych samochodów wyposażona jest w system diagnostyki pokładowej (OBD-II). Jeśli ECU wykryje nieprawidłowości w pracy MAP sensora lub inne problemy związane z jego sygnałem, zazwyczaj zapali się kontrolka "Check Engine" na desce rozdzielczej. Jednocześnie w pamięci sterownika zapisany zostanie odpowiedni kod błędu, który można odczytać za pomocą testera diagnostycznego.
Diagnostyka i naprawa czy zawsze konieczna jest wymiana czujnika?
W przypadku podejrzenia awarii MAP sensora, nie zawsze konieczna jest natychmiastowa wymiana. Istnieją metody diagnostyki i potencjalne sposoby naprawy, które warto rozważyć przed podjęciem decyzji o zakupie nowego elementu.
Domowe sposoby na weryfikację co możesz sprawdzić samodzielnie?
Zanim udamy się do mechanika, możemy wykonać kilka prostych czynności sprawdzających. Po pierwsze, warto dokładnie obejrzeć czujnik i jego okolice. Sprawdźmy, czy nie ma widocznych uszkodzeń mechanicznych, pęknięć obudowy czy przetartych przewodów elektrycznych. Następnie należy upewnić się, że wszystkie wężyki podciśnieniowe są prawidłowo podłączone, nie są sparciałe, popękane ani zatkane. Czasami problemem może być po prostu luźna wtyczka elektryczna warto ją odłączyć i ponownie podłączyć, upewniając się, że dobrze "siedzi" na swoim miejscu. To podstawowe kroki, które mogą pomóc zidentyfikować prostą usterkę.
Czyszczenie MAP Sensora kiedy ma sens i jak to zrobić bezpiecznie?
Bardzo częstą przyczyną nieprawidłowego działania MAP sensora jest jego zanieczyszczenie. W układzie dolotowym, zwłaszcza w silnikach zasilanych gazem lub tych, w których doszło do przedmuchów oleju z odmy, mogą gromadzić się osady. Te zanieczyszczenia mogą blokować delikatny element pomiarowy czujnika lub zakłócać jego odczyty. W takich przypadkach czyszczenie może przynieść pozytywne rezultaty. Do czyszczenia należy używać wyłącznie specjalistycznych preparatów do czyszczenia przepustnic lub czujników przepływu powietrza (dostępnych w sklepach motoryzacyjnych). Nigdy nie należy używać rozpuszczalników, benzyny czy sprężonego powietrza pod zbyt dużym ciśnieniem, ponieważ można w ten sposób uszkodzić delikatną elektronikę czujnika. Po spryskaniu czujnika preparatem, należy odczekać, aż odparuje, i dopiero wtedy zamontować go z powrotem. Należy jednak pamiętać, że czyszczenie nie zawsze jest skuteczne, zwłaszcza jeśli czujnik jest fizycznie uszkodzony lub jego elektronika uległa awarii.
Przeczytaj również: Które auta 4x4 pokonają każdy teren? Top 5 niezniszczalnych!
Profesjonalna diagnoza w warsztacie kiedy warto oddać auto w ręce specjalisty?

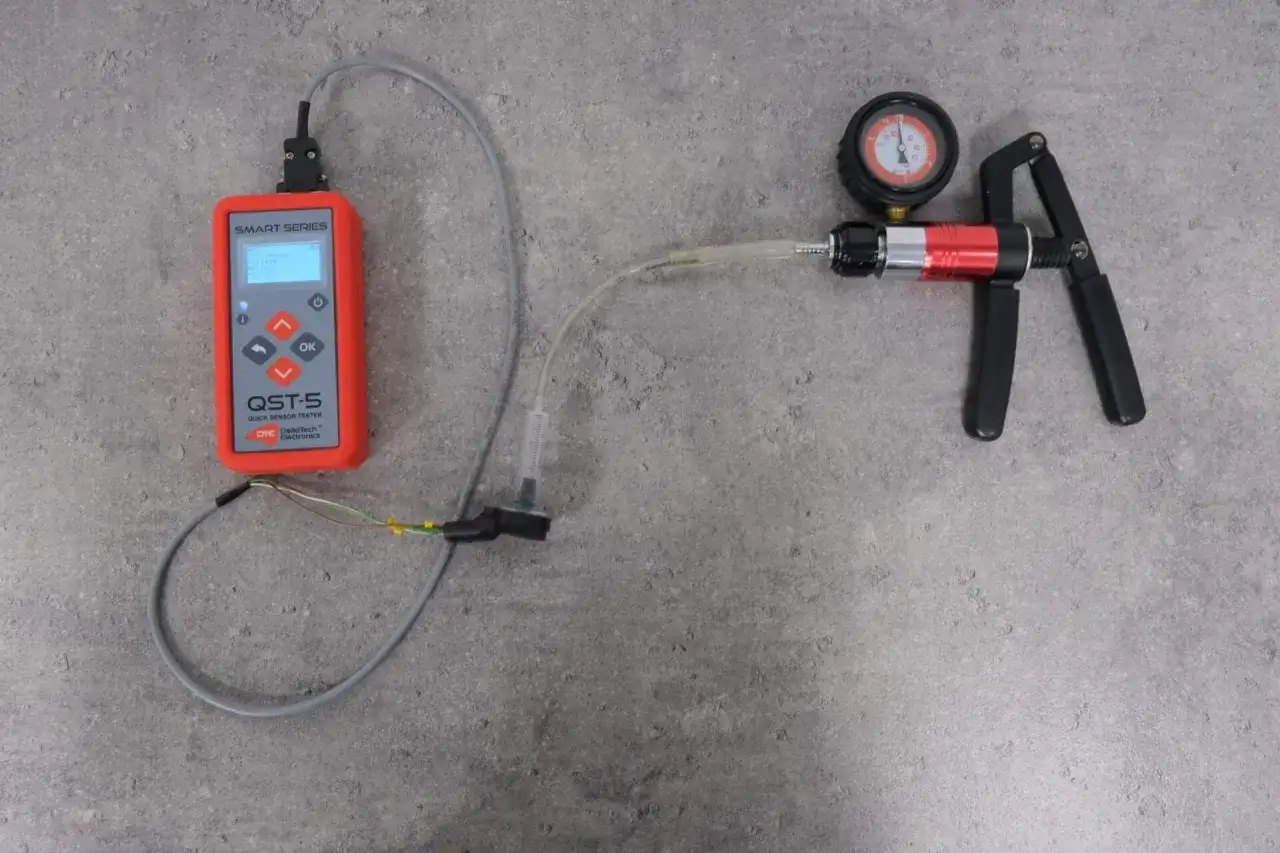

Jeśli proste domowe sposoby nie przyniosły rezultatu, a czyszczenie nie rozwiązało problemu, konieczna może być wizyta w profesjonalnym warsztacie. Tam mechanik dysponuje specjalistycznym sprzętem, takim jak komputer diagnostyczny. Pozwala on na odczytanie kodów błędów zapisanych w pamięci ECU, które często wskazują bezpośrednio na problem z MAP sensorem (np. błędy P0105, P0106, P0107, P0108). Co więcej, tester diagnostyczny umożliwia podgląd parametrów pracy czujnika w czasie rzeczywistym. Mechanik może obserwować, jak zmienia się napięcie z MAP sensora w zależności od obciążenia silnika, i porównać te wartości z wartościami wzorcowymi. Pozwala to precyzyjnie ocenić, czy czujnik działa prawidłowo, czy też jego wskazania są błędne. Specjalista oceni również stan instalacji elektrycznej i ewentualne nieszczelności w układzie dolotowym, które mogą wpływać na pracę MAP sensora.
Wpływ uszkodzonego MAP Sensora na inne podzespoły dlaczego nie warto ignorować problemu?
Ignorowanie problemów z MAP sensorem może prowadzić do kaskady negatywnych skutków, które wykraczają poza sam czujnik i mogą prowadzić do poważniejszych, a co za tym idzie, droższych napraw. Długotrwała jazda z nieprawidłowo dobraną mieszanką paliwowo-powietrzną, spowodowana błędnymi odczytami z uszkodzonego MAP sensora, obciąża inne kluczowe podzespoły silnika i układu wydechowego. Na przykład, nadmierna ilość paliwa w mieszance (zbyt bogata mieszanka) może prowadzić do przegrzewania się katalizatora, a w skrajnych przypadkach nawet do jego uszkodzenia. W silnikach Diesla, nadmierne ilości sadzy wynikające z niepełnego spalania mogą przyspieszyć zapchanie filtra cząstek stałych (DPF). Ponadto, nieprawidłowe spalanie może prowadzić do szybszego zużycia świec zapłonowych, a nagromadzenie się nagaru na zaworach czy w komorach spalania może negatywnie wpłynąć na kompresję silnika i jego ogólną żywotność. Wczesna diagnoza i naprawa problemu z MAP sensorem to nie tylko kwestia komfortu jazdy i oszczędności paliwa, ale przede wszystkim inwestycja w długoterminową sprawność i niezawodność całego pojazdu, pozwalająca uniknąć kosztownych awarii.
