Podłączenie wideorejestratora pod bezpieczniki: Poradnik krok po kroku

Podłączenie wideorejestratora bezpośrednio do skrzynki bezpieczników to znacznie więcej niż tylko sposób na ukrycie kabli. To klucz do odblokowania pełnego potencjału kamery samochodowej, zwłaszcza jej trybu parkingowego. W tym przewodniku pokażę Ci, jak krok po kroku przeprowadzić tę instalację, zapewniając stabilne zasilanie i estetyczny wygląd wnętrza Twojego auta.

Dlaczego podłączenie pod bezpieczniki to najlepsze rozwiązanie dla Twojego auta

Decyzja o podłączeniu wideorejestratora bezpośrednio do skrzynki bezpieczników niesie ze sobą szereg korzyści, które znacząco przewyższają standardowe zasilanie z gniazda zapalniczki. Po pierwsze, umożliwia to skorzystanie z funkcji, która dla wielu jest kluczowa: trybu parkingowego. Dzięki stałemu zasilaniu (BATT+), kamera może monitorować otoczenie pojazdu nawet wtedy, gdy silnik jest wyłączony, co stanowi nieocenioną ochronę przed kradzieżą, wandalizmem czy nieznanymi sprawcami kolizji na parkingu. Gniazdo zapalniczki zazwyczaj traci zasilanie po wyłączeniu zapłonu, co definitywnie uniemożliwia działanie trybu parkingowego. Po drugie, instalacja pod bezpieczniki pozwala na estetyczne ukrycie kabli. Przewód zasilający można poprowadzić wzdłuż podsufitki, słupków i progów, co eliminuje nieestetyczny "ogon" zwisający z gniazda zapalniczki i poprawia ogólny wygląd wnętrza samochodu. Jest to rozwiązanie, które doceni każdy, kto ceni sobie porządek i minimalizm. Wreszcie, podłączenie wideorejestratora do bezpieczników zwalnia gniazdo zapalniczki, które często jest jedynym dostępnym w samochodzie, na rzecz innych, równie ważnych urządzeń, takich jak ładowarka do telefonu czy nawigacja GPS. To praktyczne rozwiązanie zwiększa wszechstronność wykorzystania infrastruktury elektrycznej pojazdu.

Zanim zaczniesz: Kompletna lista narzędzi i akcesoriów do profesjonalnego montażu

Zanim przystąpisz do pracy, upewnij się, że posiadasz wszystkie niezbędne narzędzia i akcesoria. To klucz do sprawnej i bezpiecznej instalacji.

Kluczowy element: Adapter zasilania (Hardwire Kit) z ochroną akumulatora. To serce całego systemu. Hardwire kit to urządzenie, które odpowiada za redukcję napięcia z instalacji samochodowej (zwykle 12V lub 24V) do wymaganego przez wideorejestrator poziomu 5V. Co równie ważne, większość nowoczesnych zestawów wyposażona jest w moduł ochrony akumulatora. Zapobiega on nadmiernemu rozładowaniu akumulatora przez wideorejestrator podczas pracy w trybie parkingowym, automatycznie odcinając zasilanie, gdy napięcie spadnie poniżej bezpiecznego poziomu. Jest to absolutnie niezbędne, aby uniknąć problemów z uruchomieniem silnika.

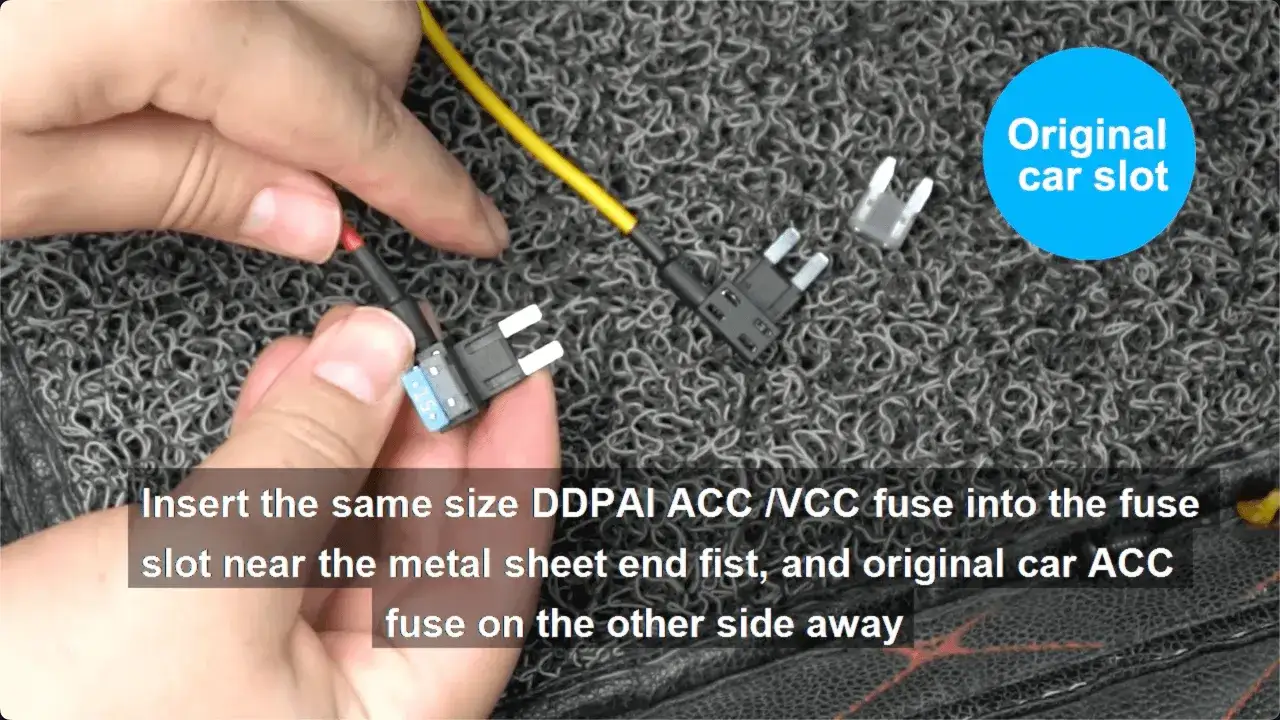

Adaptery do bezpieczników (bypass/złodziejka prądu) jak dobrać właściwy typ do swojego samochodu? (ATO, Mini, Micro2) Aby podłączyć zasilanie bez przecinania fabrycznych przewodów, potrzebujesz specjalnych adapterów, potocznie nazywanych "złodziejkami prądu" lub bypassami. Pozwalają one na wpięcie się w obwód bezpiecznika bez naruszania oryginalnej instalacji elektrycznej pojazdu. Na rynku dostępne są różne typy tych adapterów, dopasowane do konkretnych rodzajów bezpieczników samochodowych. Najpopularniejsze to ATO (standardowe), Mini (niższe) oraz Micro2 (jeszcze niższe i węższe). Kluczowe jest, aby przed zakupem zidentyfikować, jakie bezpieczniki zamontowane są w skrzynce Twojego samochodu, aby dobrać odpowiedni typ bypassu.

Multimetr (miernik napięcia) Twój najważniejszy pomocnik w znalezieniu prądu. Bez multimetru próba samodzielnego podłączenia wideorejestratora jest praktycznie niemożliwa i potencjalnie niebezpieczna. Ten niewielki przyrząd elektroniczny jest absolutnie niezbędny do precyzyjnego zlokalizowania obwodów, które dostarczą nam potrzebne napięcie. Pozwoli on bezpiecznie sprawdzić, który bezpiecznik jest pod napięciem stałym (BATT+), a który dopiero po przekręceniu kluczyka w stacyjce (ACC). Bez dokładnego pomiaru ryzykujemy podłączenie do niewłaściwego obwodu, co może skutkować nieprawidłowym działaniem kamery lub problemami z elektroniką pojazdu.

Pozostałe narzędzia, które ułatwią Ci pracę (szczypce, opaski zaciskowe). Oprócz wyżej wymienionych, warto zaopatrzyć się w kilka podstawowych narzędzi. Szczypce uniwersalne mogą przydać się do manipulowania bezpiecznikami. Szczypce do zdejmowania izolacji mogą być pomocne, jeśli będziesz musiał przygotować przewody do podłączenia. Opaski zaciskowe (trytytki) to niezastąpione akcesorium do uporządkowania i przytwierdzenia kabli pod tapicerką, zapewniając estetykę i bezpieczeństwo. Warto również mieć pod ręką ściągacze do tapicerki, które ułatwią demontaż plastikowych osłon bez ich uszkodzenia.

Podłączenie wideorejestratora krok po kroku szczegółowa instrukcja dla każdego

1. Krok 1: Gdzie jest skrzynka z bezpiecznikami? Znajdź ją w swoim aucie.

   Pierwszym krokiem jest zlokalizowanie skrzynki bezpieczników w Twoim samochodzie. Najczęściej znajduje się ona po stronie kierowcy, pod deską rozdzielczą, w okolicy lewej nogi. W niektórych modelach może być umieszczona w schowku pasażera, w bagażniku, a nawet pod maską. Warto zajrzeć do instrukcji obsługi pojazdu, aby mieć pewność co do jej dokładnego położenia. Po zlokalizowaniu skrzynki, zazwyczaj znajdziesz tam schemat bezpieczników, który pomoże w identyfikacji poszczególnych obwodów.

2. Krok 2: Polowanie na prąd jak za pomocą multimetru znaleźć bezpiecznik ze stałym zasilaniem (BATT+)?

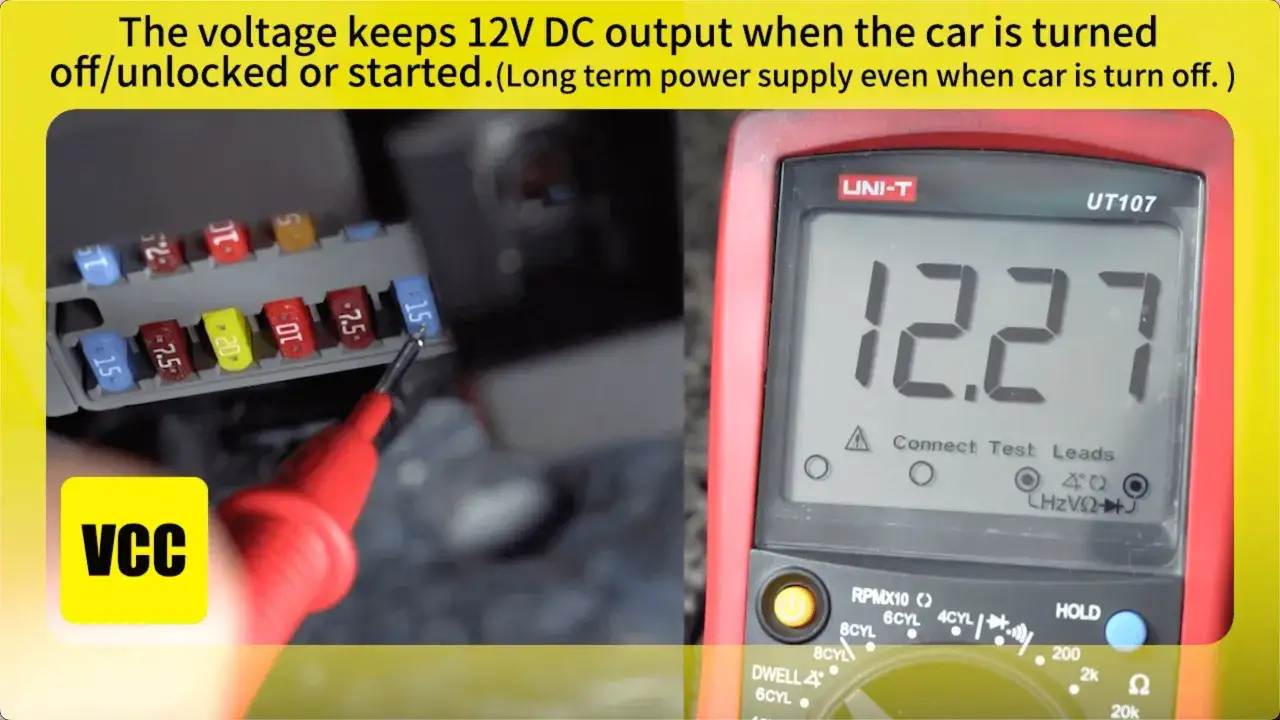

   Teraz czas na użycie multimetru. Ustaw go na pomiar napięcia stałego (DCV lub V=) i podłącz czarny przewód (minus) do masy pojazdu (np. do metalowego, nielakierowanego elementu karoserii). Następnie, przy wyłączonym zapłonie, dotykaj czerwonym przewodem (plus) do metalowych bolców bezpieczników w skrzynce. Szukaj obwodu, który stale pokazuje napięcie zbliżone do napięcia akumulatora (około 12-13V), niezależnie od pozycji kluczyka. To jest Twoje zasilanie stałe (BATT+), niezbędne do działania trybu parkingowego. Zapamiętaj lub zaznacz ten bezpiecznik.

3. Krok 3: Szukanie zasilania "po stacyjce" (ACC) który bezpiecznik wybrać?

   Kolejnym krokiem jest znalezienie obwodu, który dostarcza napięcie tylko wtedy, gdy kluczyk jest w pozycji zapłonu (ACC). Ponownie użyj multimetru, podłączając masę do karoserii. Tym razem, po przekręceniu kluczyka w stacyjce do pozycji ACC (nie uruchamiając silnika), dotykaj czerwonym przewodem bolców bezpieczników. Szukaj obwodu, który pokazuje napięcie dopiero w tej pozycji. Ten obwód poinformuje wideorejestrator, że silnik został uruchomiony i powinien on rozpocząć normalną pracę, a po wyłączeniu zapłonu przejść w tryb parkingowy (jeśli jest dostępny). Zaznacz również ten bezpiecznik.

4. Krok 4: Znalezienie idealnego punktu masowego (GND) jak bezpiecznie podłączyć masę?

   Poprawne podłączenie masy (GND) jest równie ważne jak podłączenie zasilania. Przewód masowy z adaptera zasilania należy podłączyć do solidnego, metalowego i, co najważniejsze, nielakierowanego elementu karoserii. Może to być na przykład śruba mocująca deskę rozdzielczą, element konstrukcyjny nadwozia lub specjalnie przewidziany punkt masowy. Upewnij się, że połączenie jest pewne i zapewnia dobry kontakt elektryczny. Unikaj podłączania masy do elementów ruchomych lub pokrytych farbą, ponieważ może to zakłócić prawidłowe działanie urządzenia.

5. Krok 5: Montaż bypassów i podłączenie przewodów adaptera.

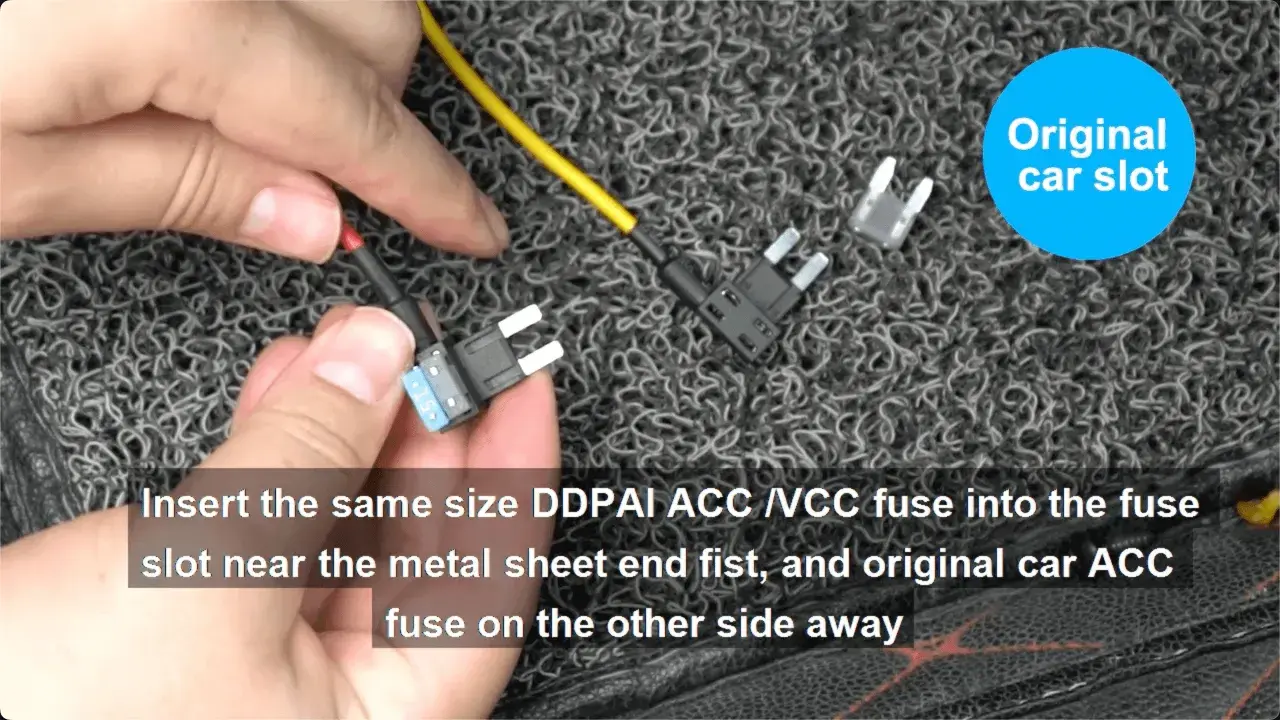

   Teraz czas na fizyczne podłączenie. Wyjmij bezpieczniki, które zidentyfikowałeś jako BATT+ i ACC. Do pustych gniazd w skrzynce bezpieczników wsuń odpowiednio dobrane adaptery (bypassy). Pamiętaj, aby podłączyć przewody z adaptera zasilania (hardwire kit) do odpowiednich gniazd w bypassach. Zazwyczaj przewód oznaczony jako BATT+ podłączasz do adaptera, który będzie zasilał obwód stały, a przewód ACC do adaptera obwodu po stacyjce. Przewód masowy podłącz do wcześniej przygotowanego punktu masowego. Upewnij się, że wszystkie połączenia są solidne.

6. Krok 6: Sztuka kamuflażu jak profesjonalnie ukryć przewody pod tapicerką?

   Aby uzyskać estetyczny efekt, przewody zasilające należy starannie ukryć. Najczęściej prowadzi się je wzdłuż podsufitki, wykorzystując szczeliny między nią a elementami karoserii. Następnie można je poprowadzić wzdłuż słupków (uważając na poduszki powietrzne!) i dalej wzdłuż progów samochodowych, aż do skrzynki bezpieczników. Użyj opasek zaciskowych, aby przymocować kable do istniejących wiązek lub elementów konstrukcyjnych, zapobiegając ich przesuwaniu się i obijaniu. Staraj się, aby żadne przewody nie były widoczne z pozycji kierowcy ani pasażerów.

7. Krok 7: Ostateczny test sprawdź, czy wszystko działa, zanim złożysz plastiki.

   Zanim zaczniesz składać wszystkie plastikowe elementy, przeprowadź dokładny test. Najpierw włącz zapłon wideorejestrator powinien się uruchomić i rozpocząć nagrywanie. Następnie wyłącz zapłon kamera powinna przejść w tryb parkingowy lub wyłączyć się, w zależności od jej konfiguracji i dostępności zasilania BATT+. Sprawdź, czy nie pojawiają się żadne komunikaty o błędach. Dopiero gdy masz pewność, że wszystko działa poprawnie, możesz zacząć składać elementy tapicerki, które wcześniej zdemontowałeś.

Bezpieczeństwo przede wszystkim! Najczęstsze błędy montażowe i jak ich unikać

Podczas montażu wideorejestratora do skrzynki bezpieczników kluczowe jest zachowanie ostrożności i unikanie pewnych błędów, które mogą prowadzić do poważnych konsekwencji.

Czerwona strefa: Których bezpieczników unikać jak ognia? (Airbag, ABS, ECU). Istnieją obwody w samochodzie, których absolutnie nie wolno naruszać podczas instalacji. Należą do nich obwody sterujące poduszkami powietrznymi (Airbag), systemami zapobiegającymi blokowaniu kół podczas hamowania (ABS), jednostką sterującą silnika (ECU) oraz innymi kluczowymi systemami bezpieczeństwa i zarządzania pojazdem. Podłączenie się do tych obwodów może spowodować ich nieprawidłowe działanie, a nawet całkowite wyłączenie, co stanowi bezpośrednie zagrożenie dla życia i zdrowia. Zawsze upewnij się, że podłączasz się do obwodów, które są przeznaczone do zasilania akcesoriów, takich jak gniazdo zapalniczki czy radio.

Ochrona przed rozładowaniem akumulatora jak działa i jak skonfigurować adapter zasilania? Nowoczesne adaptery zasilania (hardwire kit) posiadają wbudowane zabezpieczenie przed rozładowaniem akumulatora. Działa ono na zasadzie monitorowania napięcia w instalacji. Gdy napięcie spadnie poniżej ustalonego progu (np. 12V lub 11.8V, w zależności od modelu i ustawień), adapter automatycznie odcina zasilanie dla wideorejestratora, zapobiegając całkowitemu rozładowaniu akumulatora. Wiele adapterów pozwala na konfigurację tego progu napięciowego, co umożliwia dostosowanie działania zabezpieczenia do kondycji akumulatora i warunków atmosferycznych. Ustawienie zbyt niskiego progu może spowodować, że kamera nie będzie działać wystarczająco długo w trybie parkingowym, natomiast zbyt wysoki może narazić akumulator na nadmierne wyczerpanie.

Czy samodzielny montaż unieważnia gwarancję na samochód? Rozwiewamy wątpliwości. Jest to jedno z najczęściej zadawanych pytań przez osoby rozważające samodzielną instalację. Kluczem jest tutaj metoda montażu. Jeśli używasz adapterów do bezpieczników (bypassów), które nie wymagają przecinania fabrycznych przewodów i pozwalają na łatwy demontaż bez pozostawiania śladów, zazwyczaj nie ma ryzyka utraty gwarancji na samochód. Taki montaż jest traktowany jako bezinwazyjny. Według danych TeamTotal.pl, bezinwazyjny charakter montażu przy użyciu bypassów sprawia, że instalację można łatwo zdemontować, nie pozostawiając śladów. Inaczej jest w przypadku ingerencji w oryginalną instalację elektryczną, np. poprzez lutowanie czy przecinanie przewodów, co może być podstawą do odmowy naprawy gwarancyjnej.

Coś poszło nie tak? Diagnoza i rozwiązywanie typowych problemów po instalacji

Nawet przy starannym wykonaniu, czasem pojawią się drobne problemy. Oto kilka najczęstszych i sposoby ich rozwiązania.

Problem: Kamera nie włącza się wraz z zapłonem gdzie szukać przyczyny? Najczęstszą przyczyną jest nieprawidłowe podłączenie obwodu ACC. Sprawdź multimetrem, czy w wybranym przez Ciebie bezpieczniku faktycznie pojawia się napięcie po przekręceniu kluczyka. Możliwe, że wybrałeś bezpiecznik, który jest odłączany od razu po wyłączeniu zapłonu, lub sam bezpiecznik jest uszkodzony. Upewnij się również, że przewody z hardwire kita są prawidłowo podłączone do odpowiednich adapterów. Czasem problem może leżeć po stronie samego adaptera zasilania warto sprawdzić jego działanie, jeśli masz taką możliwość.

Problem: Tryb parkingowy nie działa lub natychmiast się wyłącza. Jeśli tryb parkingowy nie uruchamia się lub wyłącza się zaraz po wyłączeniu zapłonu, najprawdopodobniej problem leży w podłączeniu obwodu BATT+. Sprawdź, czy faktycznie dostarczany jest na niego stały prąd, nawet po wyłączeniu zapłonu. Inna możliwość to niewłaściwe ustawienia samego adaptera zasilania niektóre modele pozwalają na regulację progu odcięcia napięcia. Jeśli jest ustawiony zbyt wysoko, akumulator może być uznany za zbyt słaby, nawet jeśli jest w dobrej kondycji. Upewnij się też, że przewód masowy jest solidnie podłączony.

Problem: Wideorejestrator rozładowuje akumulator mimo zabezpieczeń co sprawdzić? Choć nowoczesne adaptery posiadają zabezpieczenia, w pewnych sytuacjach akumulator może się rozładować. Może to być spowodowane uszkodzeniem samego adaptera zasilania w takim przypadku zabezpieczenie przestaje działać. Inną przyczyną może być zbyt nisko ustawiony próg odcięcia napięcia w konfiguracji adaptera, który nie chroni akumulatora przed nadmiernym rozładowaniem. Warto również pamiętać, że bardzo stary lub zużyty akumulator może mieć znacznie niższą pojemność i szybciej się rozładowywać, nawet przy prawidłowo działającym zabezpieczeniu. W takim przypadku konieczna może być jego wymiana.
