Przegub elastyczny wału napędowego to element, którego znaczenie często jest niedoceniane, dopóki nie zacznie sprawiać problemów. Znany pod różnymi nazwami łącznik elastyczny wału, tarcza Hardy'ego czy przegub typu "Guibo" odgrywa kluczową rolę w zapewnieniu płynnej i bezpiecznej jazdy, szczególnie w pojazdach z napędem na tylną oś lub 4x4. Jego głównym zadaniem jest amortyzacja wstrząsów i drgań, które naturalnie powstają podczas przenoszenia mocy z silnika na koła. W tym artykule przyjrzymy się bliżej budowie, funkcji oraz objawom awarii tego niepozornego, lecz niezwykle ważnego komponentu. Dowiesz się, jak samodzielnie ocenić jego stan, jakie są przyczyny jego zużycia i co grozi jazda z uszkodzonym przegubem. Celem jest dostarczenie Ci kompleksowej wiedzy, która pozwoli na szybką i skuteczną reakcję w przypadku wystąpienia problemów.
Przegub elastyczny wału hałasuje? Zrozum, dlaczego ten element jest kluczowy dla Twojego auta
Przegub elastyczny wału napędowego, nazywany również łącznikiem elastycznym wału, tarczą Hardy'ego lub przegubem typu "Guibo", jest fundamentalnym elementem układu przeniesienia napędu w samochodach z silnikiem umieszczonym z przodu i napędem na tylne lub wszystkie koła. Jego konstrukcja opiera się na wzmocnionym, gumowym krążku, w którym zatopione są metalowe tuleje. To właśnie przez te tuleje przechodzą śruby mocujące przegub do wału napędowego i skrzyni biegów lub mechanizmu różnicowego. Głównym zadaniem tej części jest skuteczne tłumienie drgań skrętnych oraz absorbowanie uderzeń momentu obrotowego, które pojawiają się między innymi podczas ruszania z miejsca, gwałtownego dodawania gazu czy zmiany biegów. Ponadto, przegub elastyczny kompensuje niewielkie odchylenia kątowe, które mogą wystąpić między elementami układu napędowego. Elastyczność gumy, często dodatkowo wzmocnionej specjalnym oplotem tekstylnym, jest kluczowa dla jego zdolności do absorpcji energii i ochrony pozostałych komponentów przed szkodliwymi wibracjami.
Czym jest i do czego służy przegub elastyczny wału napędowego?
Przegub elastyczny działa jak swoisty "bufor" w układzie napędowym. Jego elastyczna natura pozwala na pochłanianie i rozpraszanie energii generowanej przez silnik i przenoszonej przez wał napędowy. Chroni to inne, często bardziej wrażliwe i kosztowne części, takie jak skrzynia biegów czy mechanizm różnicowy, przed nagłymi przeciążeniami i wibracjami. Bez tej amortyzacji, każdy impuls momentu obrotowego byłby przenoszony bezpośrednio na te podzespoły, prowadząc do ich szybszego zużycia i potencjalnych awarii.
Jaką rolę pełni w samochodach z tylnym napędem i 4x4?
W pojazdach z napędem na tylną oś (RWD) lub napędem na wszystkie koła (AWD/4x4), wał napędowy łączy skrzynię biegów z mechanizmem różnicowym osi napędowej. Ze względu na długość wału i potencjalne niewielkie ruchy podzespołów wynikające z pracy zawieszenia, konieczne jest zastosowanie elastycznego połączenia. Przegub elastyczny, umieszczony zazwyczaj bliżej skrzyni biegów, przejmuje rolę amortyzatora drgań i kompensuje drobne zmiany kątowe, zapewniając płynne i ciche przenoszenie napędu. Jest to szczególnie ważne w tych konfiguracjach, gdzie siły działające na układ napędowy są znaczące.
Dlaczego jego prawidłowe działanie chroni skrzynię biegów i dyferencjał?
Skrzynia biegów i mechanizm różnicowy to jedne z najdroższych elementów układu napędowego. Przegub elastyczny działa jak filtr, który "wygładza" impulsy momentu obrotowego. Kiedy dodajesz gazu, zmieniasz biegi lub zwalniasz, powstają chwilowe obciążenia i drgania. Przegub elastyczny je amortyzuje, zapobiegając przenoszeniu tych szkodliwych sił na delikatne zębatki skrzyni biegów i mechanizmu różnicowego. Bez sprawnego przegubu, te elementy byłyby narażone na ciągłe uderzenia i wibracje, co znacząco skracałoby ich żywotność i zwiększało ryzyko kosztownych awarii.
Nie ignoruj tych sygnałów! Jak rozpoznać zużycie przegubu elastycznego?
Objawy zużycia przegubu elastycznego wału napędowego mogą być subtelne na początku, ale z czasem stają się coraz bardziej uciążliwe i niebezpieczne. Ignorowanie tych sygnałów może prowadzić do poważniejszych uszkodzeń całego układu napędowego. Dlatego tak ważne jest, aby wiedzieć, na co zwracać uwagę podczas codziennego użytkowania samochodu. Wczesne rozpoznanie problemu pozwala na uniknięcie kosztownych napraw i zapewnia bezpieczeństwo na drodze.
Słyszysz stuki przy ruszaniu? To pierwszy i najczęstszy objaw
Jednym z najbardziej charakterystycznych objawów zużytego przegubu elastycznego są metaliczne stuki, pukanie lub pojedyncze uderzenia dochodzące spod podłogi pojazdu. Najczęściej pojawiają się one w momencie ruszania z miejsca, zwłaszcza gdy silnik jest zimny, podczas zmiany biegów (szczególnie z pierwszego na drugi lub z drugiego na pierwszy), a także przy gwałtownym dodawaniu lub odejmowaniu gazu podczas jazdy. Dźwięk ten wynika z luzów w uszkodzonym przegubie, które powodują "dobijanie" metalowych elementów wału napędowego.
Wibracje na karoserii przy określonej prędkości co powinny Ci powiedzieć?
Zużyty lub uszkodzony przegub elastyczny może być również przyczyną nieprzyjemnych wibracji odczuwalnych na całej karoserii samochodu. Często te drgania nasilają się wraz ze wzrostem prędkości, stając się szczególnie zauważalne w przedziale prędkości około 80 km/h, ale mogą pojawiać się również przy niższych lub wyższych prędkościach, zwłaszcza podczas przyspieszania. Wibracje te są wynikiem utraty przez przegub zdolności do tłumienia drgań, co powoduje przenoszenie ich na całą konstrukcję pojazdu.
Szarpanie podczas zmiany biegów jako symptom zużycia łącznika
Płynność zmiany biegów jest kluczowa dla komfortu jazdy. Jeśli podczas zmiany przełożeń (zarówno w górę, jak i w dół) odczuwasz wyraźne szarpnięcie, może to być sygnał uszkodzonego przegubu elastycznego. Zużyty element nie jest w stanie odpowiednio zamortyzować momentu obrotowego przenoszonego między silnikiem a skrzynią biegów, co objawia się właśnie szarpaniem i utratą płynności jazdy. Podobnie, szarpanie może pojawić się podczas ruszania, gdy napęd jest załączany.
Kontrola wzrokowa dla początkujących: Jakich pęknięć i deformacji szukać na przegubie?

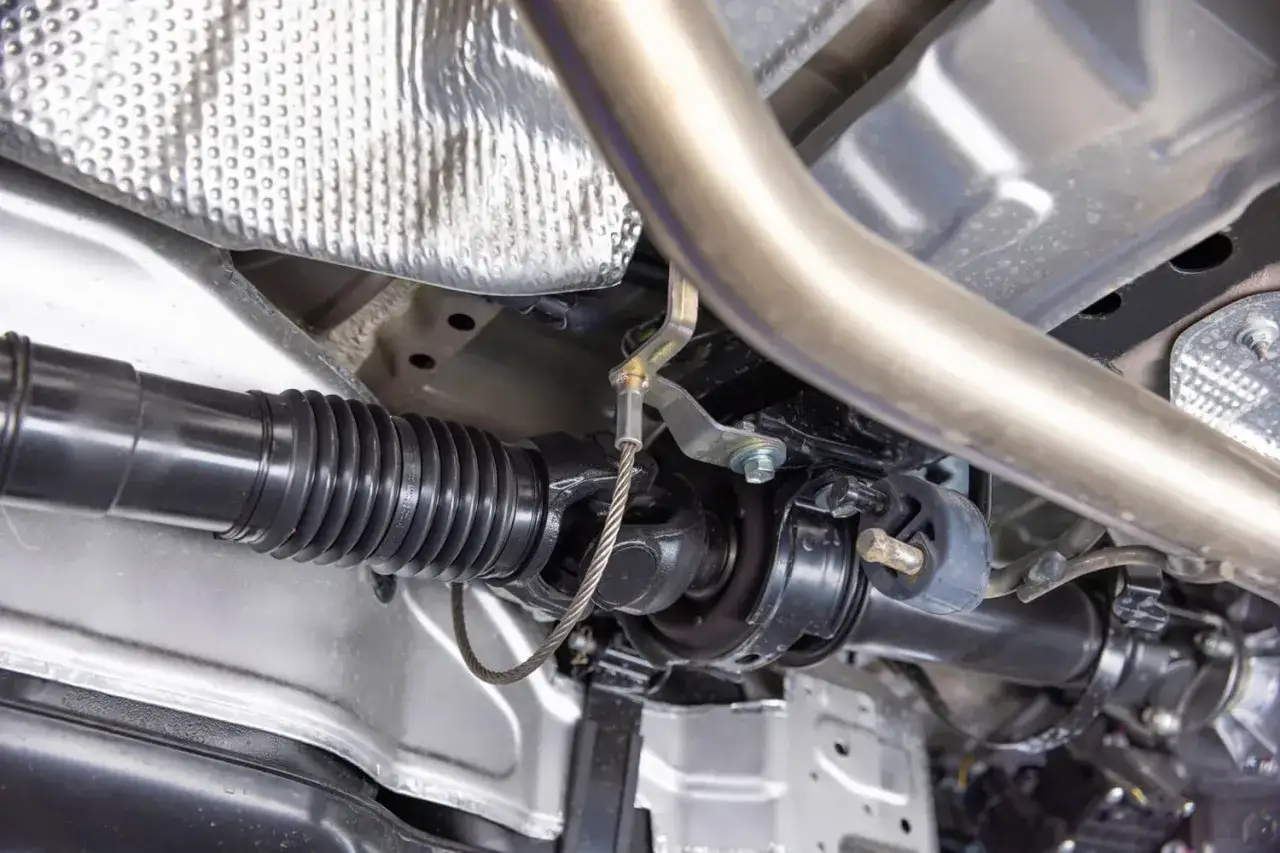

Wizualna inspekcja przegubu elastycznego może dostarczyć wielu cennych informacji. Po bezpiecznym uniesieniu pojazdu i uzyskaniu dostępu do wału napędowego, należy dokładnie obejrzeć gumowy element przegubu. Szukaj przede wszystkim widocznych pęknięć, zwłaszcza tych biegnących przez całą powierzchnię gumy. Zwróć uwagę na wszelkie wybrzuszenia, rozwarstwienia gumy od metalowych części, a także na wysunięte zbrojenie (metalowe nici lub siatka, która wzmacnia gumę). Wszelkie takie deformacje świadczą o postępującym zużyciu i konieczności wymiany części.
Diagnostyka bez wizyty u mechanika jak samodzielnie sprawdzić stan przegubu?
Samodzielna diagnostyka przegubu elastycznego wału napędowego jest jak najbardziej możliwa i może pomóc w potwierdzeniu lub wykluczeniu awarii, zanim udasz się do mechanika. Choć nie zastąpi profesjonalnej oceny, pozwoli Ci lepiej zrozumieć problem i przygotować się do ewentualnej naprawy. Pamiętaj jednak, że bezpieczeństwo jest priorytetem wszelkie prace pod uniesionym pojazdem wykonuj z najwyższą ostrożnością.
Krok po kroku: Kontrola przegubu na kanale lub podnośniku
Aby dokładnie zbadać przegub elastyczny, potrzebujesz dostępu do kanału rewizyjnego, podnośnika lub ramp. Po bezpiecznym uniesieniu pojazdu i jego stabilnym podparciu (nigdy nie pracuj pod samochodem opartym jedynie na podnośniku!), uzbrój się w dobrą latarkę. Następnie, przy użyciu rękawic, spróbuj poruszać wałem napędowym w różnych kierunkach. Zwróć uwagę na wszelkie luzy czy wał porusza się swobodnie, czy czuć opór lub słychać stuki. Obejrzyj dokładnie sam przegub, szukając wspomnianych wcześniej pęknięć, rozwarstwień czy deformacji gumy. Sprawdź również, czy śruby mocujące przegub są dokręcone.
Jak odróżnić zużycie przegubu elastycznego od awarii podpory wału?
Objawy uszkodzenia przegubu elastycznego i awarii podpory wału napędowego mogą być mylące, ponieważ oba elementy wpływają na pracę układu napędowego i mogą generować podobne dźwięki lub wibracje. Kluczowa różnica tkwi w lokalizacji. Przegub elastyczny znajduje się na końcach wału napędowego, łącząc go ze skrzynią biegów lub dyferencjałem. Podpora wału to łożysko umieszczone zazwyczaj w środkowej części wału, które zapewnia mu stabilność. Jeśli stuki i wibracje dochodzą z przodu lub z tyłu pojazdu, bliżej skrzyni lub dyferencjału, prawdopodobnie winowajcą jest przegub elastyczny. Jeśli natomiast dźwięki i drgania pojawiają się w środkowej części samochodu, gdzie znajduje się podpora, to ona może być uszkodzona. Dokładna lokalizacja dźwięku i wibracji jest kluczowa w diagnozie.
Czy luzy na wale napędowym zawsze oznaczają awarię przegubu?
Niekoniecznie. Luzy na wale napędowym mogą mieć kilka przyczyn. Oprócz uszkodzonego przegubu elastycznego, mogą być spowodowane zużytym łożyskiem podpory wału napędowego, które pozwala na nadmierne bicie wału. Inne potencjalne źródła luzów to zużycie wieloklinu łączącego wał napędowy z mechanizmem różnicowym lub skrzynią biegów, a także luzy w samym mechanizmie różnicowym lub skrzyni biegów. Dlatego tak ważne jest, aby nie ograniczać się tylko do oględzin przegubu, ale przeprowadzić kompleksową diagnozę całego układu napędowego, jeśli podejrzewamy problemy z luzami.
Co prowadzi do awarii? Główne przyczyny uszkodzenia przegubu elastycznego
Przegub elastyczny, mimo swojej stosunkowo prostej budowy, jest narażony na szereg czynników, które mogą prowadzić do jego przedwczesnego zużycia lub uszkodzenia. Zrozumienie tych przyczyn pozwala na bardziej świadome użytkowanie pojazdu i potencjalne uniknięcie problemów w przyszłości.
Agresywna jazda a żywotność gumowego łącznika
Sposób, w jaki eksploatujemy samochód, ma bezpośredni wpływ na trwałość przegubu elastycznego. Dynamiczne ruszanie z piskiem opon, gwałtowne przyspieszanie, ostre hamowanie silnikiem, a także jazda z dużym obciążeniem wszystko to generuje dodatkowe naprężenia i przeciążenia dla przegubu. Guma, z której wykonana jest jego część amortyzująca, poddawana jest cyklicznym obciążeniom, które przyspieszają jej zmęczenie i degradację. Z czasem może stracić swoją elastyczność i zacząć pękać.
Zmęczenie materiału dlaczego guma po latach traci swoje właściwości?
Guma, podobnie jak każdy materiał organiczny, podlega procesowi starzenia. W przypadku przegubu elastycznego, czynniki takie jak upływ czasu, ekspozycja na zmienne temperatury (od mrozu zimą po upały latem), wilgoć, a także kontakt z olejami, smarami czy agresywnymi chemikaliami (np. sól drogowa) przyspieszają ten proces. Guma twardnieje, staje się krucha i traci swoją pierwotną elastyczność. W efekcie pojawiają się mikropęknięcia, które z czasem powiększają się, prowadząc do pełnego uszkodzenia przegubu.
Błędy montażowe, które skracają życie nowego przegubu
Nawet najlepszej jakości nowa część może ulec szybkiemu uszkodzeniu, jeśli zostanie nieprawidłowo zamontowana. Typowe błędy podczas wymiany przegubu elastycznego obejmują: zbyt słabe lub zbyt mocne dokręcenie śrub mocujących (niewłaściwy moment obrotowy), brak odpowiedniego centrowania wału napędowego względem skrzyni biegów lub dyferencjału, uszkodzenie gumy przegubu podczas instalacji (np. przy użyciu nieodpowiednich narzędzi lub siły), a także montaż przegubu w niewłaściwej pozycji (jeśli ma on kierunkowość). Takie błędy mogą prowadzić do nierównomiernego obciążenia przegubu i jego przedwczesnego zużycia.
Wymiana przegubu elastycznego wszystko, co musisz wiedzieć
Wymiana przegubu elastycznego wału napędowego to czynność, która dla wielu kierowców może wydawać się skomplikowana. Warto jednak wiedzieć, czy jest to zadanie, które można wykonać samodzielnie w domowym garażu, czy też lepiej powierzyć je profesjonalnemu mechanikowi. Odpowiednie przygotowanie i wiedza są kluczowe dla prawidłowego wykonania tej naprawy.
Czy wymiana jest możliwa w domowym garażu? Narzędzia i warunki
Wymiana przegubu elastycznego jest zadaniem, które wymaga pewnego doświadczenia mechanicznego oraz odpowiednich narzędzi. Choć teoretycznie możliwa do wykonania w domowych warunkach, wymaga przede wszystkim bezpiecznego podniesienia pojazdu (kanał lub podnośnik), zestawu kluczy nasadowych i płasko-oczkowych, klucza dynamometrycznego do precyzyjnego dokręcenia śrub z odpowiednim momentem, a także narzędzi do demontażu elementów utrudniających dostęp (np. układu wydechowego). Brak odpowiednich narzędzi lub doświadczenia może prowadzić do błędów, które skutkują ponownym uszkodzeniem części lub innych elementów pojazdu.
Wymiana krok po kroku: od demontażu wydechu po dokręcenie ostatnich śrub
Proces wymiany zazwyczaj rozpoczyna się od bezpiecznego uniesienia pojazdu i zabezpieczenia go. Następnie, w zależności od konstrukcji samochodu, może być konieczne zdemontowanie fragmentu układu wydechowego lub osłon termicznych, aby uzyskać dostęp do wału napędowego i przegubu. Po odsłonięciu elementu, należy odkręcić śruby mocujące stary przegub. Przed demontażem warto zaznaczyć wzajemne położenie wału i przegubu, aby zamontować nowy element w tej samej pozycji, co zapewni prawidłowe wyważenie. Po odkręceniu starego przegubu, montuje się nowy, zwracając uwagę na jego prawidłowe ułożenie. Na koniec, wszystkie śruby muszą zostać dokręcone z odpowiednim momentem obrotowym, co jest kluczowe dla trwałości naprawy.
Na co zwrócić szczególną uwagę podczas montażu, by uniknąć problemów?
Podczas montażu nowego przegubu elastycznego kluczowe jest zachowanie czystości. Powierzchnie styku wału napędowego i przegubu, a także otwory na śruby, muszą być wolne od brudu, rdzy i starego kleju. Należy upewnić się, że przegub jest prawidłowo osadzony i wycentrowany. Bardzo ważne jest użycie nowych śrub i nakrętek, jeśli producent tego wymaga, ponieważ stare mogą być osłabione. Bezwzględnie należy przestrzegać momentów dokręcania śrub podanych przez producenta samochodu lub części zbyt słabe dokręcenie może prowadzić do luzów, a zbyt mocne do uszkodzenia gwintu lub samego przegubu. Prawidłowe wyważenie wału napędowego jest kluczowe dla komfortu jazdy i trwałości elementów.
Jakie inne elementy warto sprawdzić przy okazji wymiany (podpora, tuleja centrująca)?
Przegub elastyczny jest tylko jednym z elementów układu przeniesienia napędu. Przy okazji jego wymiany warto dokładnie sprawdzić stan innych powiązanych podzespołów. Należy zwrócić uwagę na podporę wału napędowego jej łożysko może być zużyte, powodując wibracje. Warto też sprawdzić stan tulei centrującej wału, która zapewnia jego prawidłowe osadzenie. Jeśli samochód jest wyposażony w inne przeguby na wale napędowym (np. krzyżaki), również należy ocenić ich stan. Wymiana przegubu elastycznego to dobra okazja do przeprowadzenia kompleksowego przeglądu układu napędowego, co może zapobiec przyszłym awariom.
Koszt wymiany przegubu elastycznego ile zapłacisz za część, a ile za robociznę?
Koszty związane z wymianą przegubu elastycznego wału napędowego mogą się znacznie różnić w zależności od kilku czynników. Zrozumienie tych składowych pozwala na lepsze zaplanowanie budżetu na naprawę.
Ceny przegubów: od zamienników po części oryginalne (OEM)
Cena samego przegubu elastycznego jest zróżnicowana. Najtańsze zamienniki renomowanych, ale mniej znanych producentów, można znaleźć już za kilkadziesiąt złotych. Części od uznanych marek aftermarketowych, takich jak Febi Bilstein, Lemforder, Meyle czy Corteco, kosztują zazwyczaj od 100 do 300 złotych, w zależności od modelu samochodu i jakości wykonania. Oryginalne części (OEM) od producenta samochodu mogą być znacznie droższe, często przekraczając 400-500 złotych. Warto zaznaczyć, że wyższa cena zazwyczaj idzie w parze z lepszą jakością materiałów i dłuższą żywotnością części.
Ile kosztuje wymiana u mechanika? Cenniki w różnych miastach Polski
Koszt robocizny za wymianę przegubu elastycznego w warsztacie mechanicznym również jest zmienny. Zazwyczaj mieści się w przedziale od 150 do 400 złotych. Ceny te mogą się różnić w zależności od regionu Polski w dużych miastach, takich jak Warszawa czy Kraków, stawki mogą być wyższe niż w mniejszych miejscowościach. Różnice mogą wynikać także z renomy warsztatu (autoryzowany serwis marki zazwyczaj jest droższy niż niezależny mechanik) oraz stopnia skomplikowania demontażu konkretnego modelu samochodu. Łączny koszt naprawy, uwzględniający część i robociznę, może więc wynieść od około 250 do nawet ponad 1000 złotych.
Jak wybrać odpowiedni przegub do swojego modelu auta (np. BMW, Mercedes)?
Wybór właściwego przegubu elastycznego jest kluczowy dla prawidłowego działania układu napędowego. Zawsze należy sprawdzać kompatybilność części z konkretnym modelem samochodu. Najpewniejszym sposobem jest podanie numeru VIN pojazdu sprzedawcy części lub skorzystanie z katalogów producentów części, które pozwalają na wyszukiwanie po modelu, roczniku i typie silnika. Dla marek premium, takich jak BMW czy Mercedes, gdzie precyzja wykonania jest szczególnie ważna, zaleca się stosowanie części renomowanych producentów aftermarketowych lub oryginalnych części OEM, aby mieć pewność co do jakości i dopasowania.
Jazda z uszkodzonym przegubem dlaczego to skrajnie niebezpieczne?
Zignorowanie objawów uszkodzonego przegubu elastycznego wału napędowego to prosta droga do poważnych problemów, które mogą zagrozić nie tylko Twojemu pojazdowi, ale również bezpieczeństwu podróżujących. Konsekwencje zaniedbania mogą być dalekosiężne i kosztowne.
Zaniedbanie uszkodzonego przegubu grozi jego całkowitym zerwaniem, co prowadzi do utraty napędu i może spowodować poważne uszkodzenia podwozia przez obracający się bezwładnie wał napędowy.
Czym grozi całkowite zerwanie łącznika podczas jazdy?
Całkowite zerwanie przegubu elastycznego podczas jazdy to scenariusz, którego należy unikać za wszelką cenę. W momencie zerwania, wał napędowy traci połączenie ze skrzynią biegów lub dyferencjałem, co skutkuje natychmiastową utratą napędu. Co gorsza, swobodnie obracający się wał może zacząć uderzać w podwozie samochodu. Takie uderzenia mogą spowodować poważne uszkodzenia elementów takich jak układ wydechowy, przewody paliwowe, przewody hamulcowe, a nawet samo nadwozie. W skrajnych przypadkach może dojść do utraty kontroli nad pojazdem, co stwarza ogromne zagrożenie na drodze.
Jakie dodatkowe uszkodzenia może spowodować zlekceważenie objawów?
Nawet jeśli przegub elastyczny nie zerwie się całkowicie, długotrwała jazda z jego uszkodzeniem prowadzi do przenoszenia nadmiernych drgań i obciążeń na inne elementy układu napędowego. Może to przyspieszyć zużycie krzyżaków wału napędowego, łożysk podpory wału, a nawet skrzyni biegów i mechanizmu różnicowego. Wibracje mogą również negatywnie wpływać na mocowania silnika i skrzyni biegów. W efekcie, zamiast kosztownej wymiany samego przegubu, można narazić się na konieczność naprawy lub wymiany wielu innych, znacznie droższych podzespołów, co znacząco podnosi całkowity koszt naprawy.
