Podłączenie przyczepy do samochodu może wydawać się skomplikowane, zwłaszcza gdy chodzi o instalację elektryczną. Kluczem do sukcesu, a przede wszystkim do bezpieczeństwa na drodze, jest zrozumienie, jak działają poszczególne gniazda i piny. Niezależnie od tego, czy montujesz hak holowniczy, modernizujesz instalację, czy po prostu chcesz rozwiązać problem z niedziałającymi światłami przyczepy, ten artykuł przeprowadzi Cię przez tajniki schematów gniazd samochodowych. Poznasz różnice między popularnymi standardami, dowiesz się, jakie funkcje pełnią poszczególne piny i jak samodzielnie zdiagnozować najczęstsze usterki.

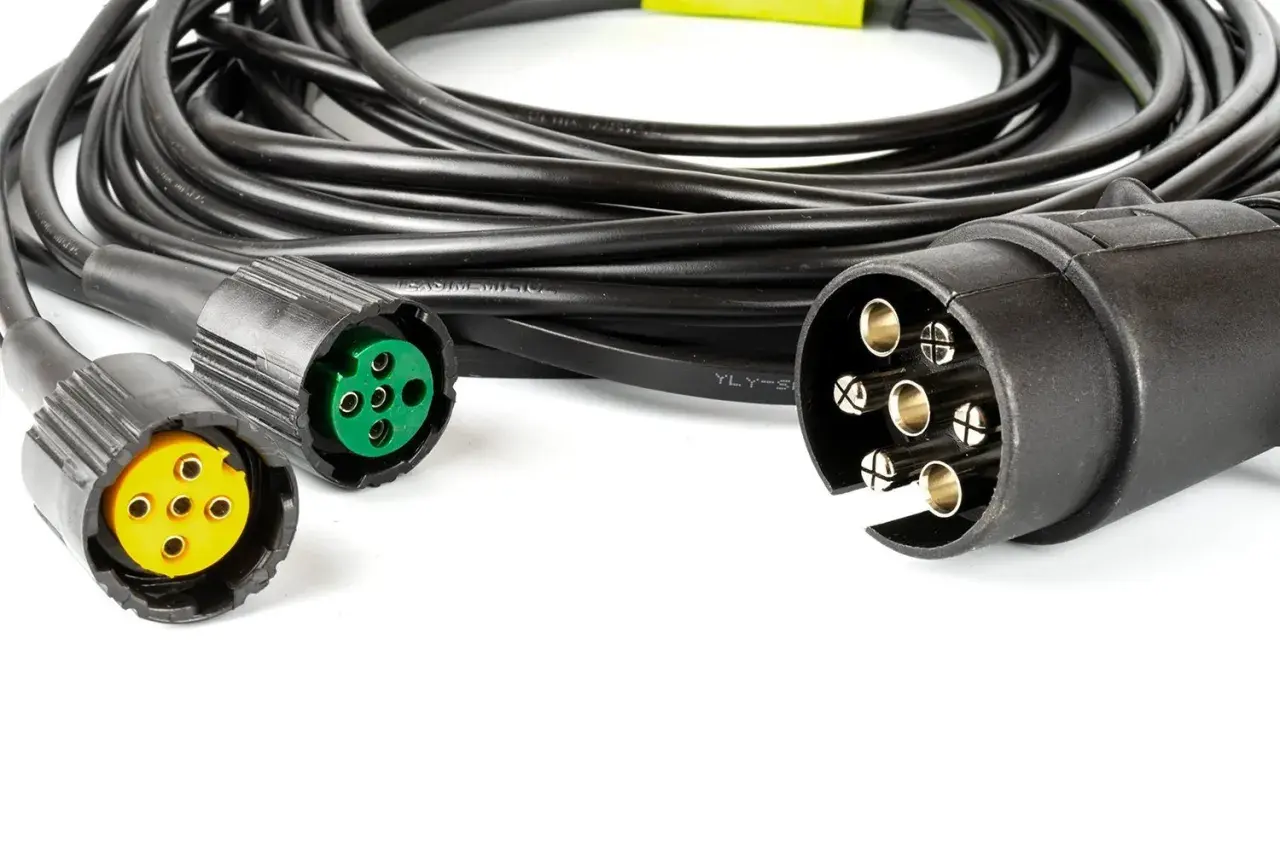

Światła w przyczepie nie działają? Zrozumienie schematu gniazda to klucz do rozwiązania problemu
Wielu kierowców napotyka problemy z oświetleniem przyczepy od niedziałających kierunkowskazów, przez brak świateł pozycyjnych, po kłopoty z sygnałem stopu. Często przyczyną jest niewłaściwe podłączenie lub uszkodzenie instalacji elektrycznej w gnieździe przyczepy. Zrozumienie schematu połączeń to pierwszy i najważniejszy krok do rozwiązania tych problemów. W tym przewodniku skupimy się na praktycznych aspektach, które pozwolą Ci bezpiecznie i skutecznie podłączyć przyczepę, niezależnie od jej typu.
Dlaczego znajomość pinów w gnieździe jest tak ważna dla bezpieczeństwa?
Prawidłowe podłączenie gniazda przyczepy to kwestia nie tylko komfortu, ale przede wszystkim bezpieczeństwa. Sprawne światła kierunkowskazów, pozycyjne, stopu oraz światła przeciwmgielne informują innych uczestników ruchu o Twoich zamiarach i zapewniają dobrą widoczność. Niewłaściwe połączenie może skutkować brakiem działania któregoś z tych świateł, co stwarza realne zagrożenie na drodze. Dlatego tak ważne jest, aby wiedzieć, który pin odpowiada za którą funkcję.
Gniazdo 7-pin, 13-pin, a może zapalniczki jakie schematy poznasz w tym artykule?
W tym artykule przyjrzymy się bliżej trzem podstawowym typom gniazd, które najczęściej spotkasz w samochodach: standardowemu gniazdu 7-pinowemu, bardziej rozbudowanemu gniazdu 13-pinowemu, przeznaczonemu do obsługi bardziej zaawansowanych systemów przyczep, a także powszechnie znanemu gniazdu zapalniczki 12V.
Schemat gniazda 7-PIN (ISO 1724): Jak poprawnie podłączyć klasyczną instalację?
Gniazdo 7-pinowe, zgodne z normą ISO 1724, to starszy, ale wciąż bardzo popularny standard w Europie. Jest ono zazwyczaj stosowane w lżejszych przyczepach towarowych, których dopuszczalna masa całkowita (DMC) nie przekracza 750 kg. Jego głównym ograniczeniem jest brak możliwości obsługi światła cofania, co może być problematyczne w niektórych sytuacjach.

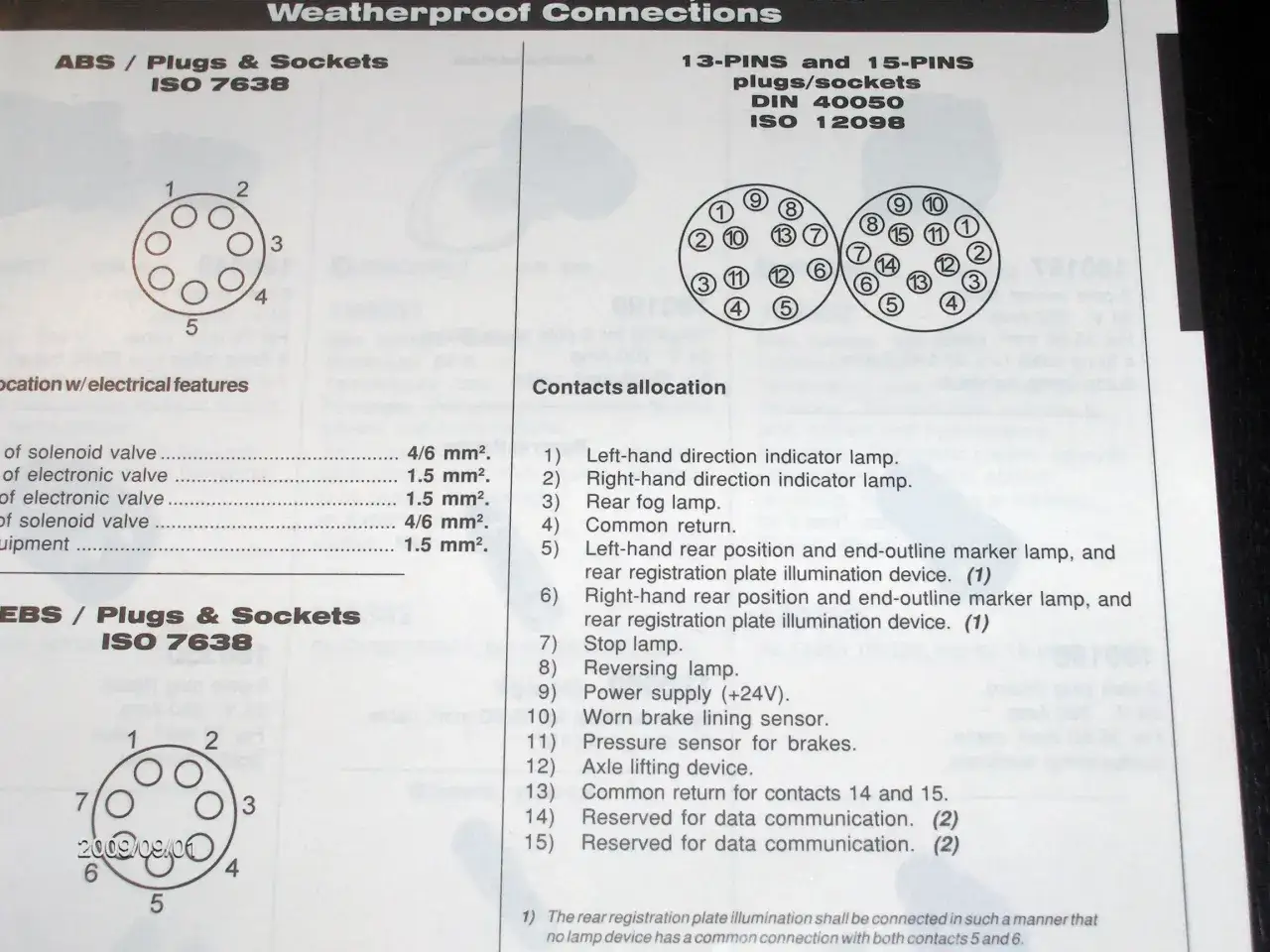

Rozkład pinów w gnieździe 7-biegunowym: graficzna ściągawka
Patrząc na gniazdo 7-pinowe od strony, do której podłączamy wtyczkę przyczepy (czyli od przodu), piny są rozmieszczone w specyficzny sposób. Kluczowe jest zapamiętanie ich kolejności, aby uniknąć błędów podczas podłączania przewodów.
Opis pinów i standardowe kolory kabli co oznaczają poszczególne numery?
Poniższa tabela przedstawia szczegółowy opis każdego pinu w gnieździe 7-pinowym, wraz z przypisaną mu funkcją i standardowym kolorem przewodu, który jest powszechnie stosowany. Znajomość tych informacji jest niezbędna do prawidłowego wykonania instalacji.
| Numer Pinu | Funkcja | Standardowy Kolor Przewodu |
|---|---|---|
| Pin 1 (L) | Lewy kierunkowskaz | Żółty |
| Pin 2 (54G) | Tylne światło przeciwmgielne | Niebieski |
| Pin 3 (31) | Masa | Biały |
| Pin 4 (R) | Prawy kierunkowskaz | Zielony |
| Pin 5 (58R) | Prawe światło pozycyjne | Brązowy |
| Pin 6 (54) | Światła hamowania (STOP) | Czerwony |
| Pin 7 (58L) | Lewe światło pozycyjne | Czarny |
Do jakich przyczep wystarczy gniazdo 7-pin? Ograniczenia i najczęstsze zastosowania
Gniazdo 7-pin jest wystarczające dla większości lekkich przyczep towarowych, przyczep podłodziowych czy przyczep do przewozu zwierząt, które nie wymagają dodatkowych funkcji. Jego głównym ograniczeniem jest brak obsługi światła cofania, co oznacza, że cofanie z przyczepą może być utrudnione, szczególnie w nocy lub w złych warunkach oświetleniowych. Jeśli Twoja przyczepa jest wyposażona w światło cofania, gniazdo 7-pin nie będzie w stanie go zasilić.
Schemat gniazda 13-PIN (ISO 11446): Wszystko, co musisz wiedzieć o nowoczesnym standardzie
Gniazdo 13-pinowe, zgodne z normą ISO 11446, to znacznie bardziej zaawansowane rozwiązanie, które zyskuje na popularności, zwłaszcza w przypadku cięższych przyczep (DMC powyżej 750 kg), przyczep kempingowych oraz nowoczesnych bagażników rowerowych. Według danych Wikipedii, norma ISO 11446 określa szczegółowe wymagania dla tego typu złączy, zapewniając ich uniwersalność i kompatybilność. Oferuje ono nie tylko wszystkie funkcje gniazda 7-pin, ale także dodatkowe możliwości, takie jak zasilanie światła cofania czy ładowanie akumulatora przyczepy podczas jazdy.
Rozkład pinów w gnieździe 13-biegunowym: szczegółowy diagram
Gniazdo 13-pinowe ma bardziej złożony układ pinów, co pozwala na obsługę większej liczby funkcji. Podobnie jak w przypadku gniazda 7-pin, kluczowe jest prawidłowe zidentyfikowanie każdego z nich.
Od świateł cofania po ładowanie akumulatora opis zaawansowanych funkcji pinów 8-13
Piny 1-7 w gnieździe 13-pinowym mają te same funkcje i kolory przewodów, co w gnieździe 7-pin. Dodatkowe piny (8-13) rozszerzają jego możliwości:
- Piny 1-7: Funkcje analogiczne do gniazda 7-pin (kierunkowskazy, światła pozycyjne, stop, przeciwmgielne, masa).
- Pin 8: Światło cofania.
- Pin 9: Stałe zasilanie (+12V), idealne do zasilania oświetlenia wnętrza przyczepy kempingowej lub innych urządzeń wymagających stałego dopływu prądu.
- Pin 10: Zasilanie po stacyjce (+12V), zazwyczaj wykorzystywane do ładowania akumulatora przyczepy podczas jazdy samochodem.
- Pin 11: Masa dla pinu 10.
- Pin 12: Styk do rozpoznawania podłączonej przyczepy niektóre systemy samochodu wykorzystują ten pin do wykrycia obecności przyczepy.
- Pin 13: Masa dla pinu 9.
Przyczepa kempingowa, laweta, bagażnik rowerowy kiedy gniazdo 13-pin jest niezbędne?
Gniazdo 13-pin jest niezbędne w przypadku przyczep o DMC powyżej 750 kg. Jest również wysoce zalecane, a często wręcz wymagane, dla przyczep kempingowych, które potrzebują zasilania do oświetlenia wewnętrznego, lodówki czy ładowania urządzeń. Nowoczesne bagażniki rowerowe, które często posiadają własne oświetlenie, również wymagają podłączenia do gniazda 13-pin, aby zapewnić pełną funkcjonalność i bezpieczeństwo.
Gniazdo 7-pin czy 13-pin? Praktyczne porównanie, które pomoże Ci wybrać
Wybór między gniazdem 7-pin a 13-pin zależy od potrzeb i rodzaju przyczepy, którą posiadasz lub planujesz użytkować. Oba standardy mają swoje zalety i zastosowania.
Kluczowe różnice funkcjonalne: światło cofania i stałe zasilanie
Najważniejszą różnicą jest obecność światła cofania oraz stałego zasilania (+12V) w gnieździe 13-pin. Gniazdo 7-pin tych funkcji nie obsługuje. Jeśli potrzebujesz światła cofania do manewrowania przyczepą lub chcesz zasilać urządzenia wewnątrz przyczepy bez konieczności włączania silnika samochodu, gniazdo 13-pin jest koniecznością.
Czy warto od razu zamontować gniazdo 13-pin, nawet do małej przyczepki?
Choć gniazdo 7-pin może być wystarczające dla lekkiej przyczepki, montaż gniazda 13-pin od razu może okazać się bardziej uniwersalnym rozwiązaniem na przyszłość. Pozwoli Ci to na bezproblemowe podłączenie bardziej zaawansowanych przyczep lub akcesoriów w przyszłości, bez konieczności kosztownej modyfikacji instalacji. Ponadto, adaptery umożliwiają podłączenie przyczepy 7-pin do gniazda 13-pin i odwrotnie.
Adaptery i przejściówki (7/13 i 13/7) jak działają i kiedy warto ich użyć?
Adaptery i przejściówki to proste urządzenia, które pozwalają na połączenie przyczepy z gniazdem o innym standardzie. Przejściówka 7/13 pozwala podłączyć przyczepę 7-pin do samochodu z gniazdem 13-pin, a przejściówka 13/7 przyczepę 13-pin do samochodu z gniazdem 7-pin. Są one bardzo przydatne, gdy korzystasz z różnych przyczep lub gdy Twój samochód ma inny standard gniazda niż przyczepa. Należy jednak pamiętać, że poprzez adapter nie udostępnisz funkcji, których nie obsługuje dane gniazdo (np. światła cofania przy podłączeniu przyczepy 7-pin do gniazda 13-pin za pomocą adaptera 13/7).
Najczęstsze usterki gniazda przyczepy i jak je samodzielnie zdiagnozować
Problemy z instalacją elektryczną przyczepy mogą być frustrujące, ale w większości przypadków można je rozwiązać samodzielnie, dysponując podstawowymi narzędziami i wiedzą. Najczęstsze usterki dotyczą połączeń elektrycznych.
Efekt "choinki" na światłach dlaczego problemem najczęściej jest brak masy (PIN 3)?
Efekt "choinki", czyli migotanie lub nierównomierne działanie świateł przyczepy, jest niemal zawsze spowodowany słabym lub całkowicie zerwanym połączeniem masy (PIN 3). Masa jest kluczowa dla prawidłowego przepływu prądu we wszystkich obwodach oświetleniowych. Brak dobrej masy powoduje, że prąd szuka alternatywnych dróg powrotu do akumulatora, co prowadzi do niestabilnego działania świateł.
Jak sprawdzić gniazdo za pomocą prostego miernika (multimetru)?
Sprawdzenie poprawności działania gniazda przyczepy za pomocą multimetru jest stosunkowo proste:
- Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie odpowiednim dla 12V.
- Podłącz przewód masowy multimetru (zazwyczaj czarny) do masy pojazdu (np. do metalowego elementu karoserii).
- Włącz odpowiednie światła w samochodzie (pozycyjne, kierunkowskazy, stop, przeciwmgielne).
- Dotykaj sondą pomiarową (zazwyczaj czerwony) kolejnych pinów w gnieździe przyczepy, porównując odczyt napięcia z oczekiwanym (powinien być bliski 12V dla aktywnych funkcji).
- Sprawdź ciągłość połączenia masy, ustawiając multimetr na pomiar rezystancji (omomierz) i mierząc opór między pinem 3 gniazda a masą pojazdu. Powinien być bliski zeru.
Korozja, brud i luźne styki jak konserwować gniazdo, by uniknąć awarii?
Aby zapobiec awariom, regularnie konserwuj gniazdo i wtyczkę przyczepy. Czyść styki z nalotów i korozji, używaj specjalnych preparatów do czyszczenia styków elektrycznych lub sprayów kontaktowych. Upewnij się, że wszystkie połączenia są dobrze dokręcone i zabezpieczone przed wilgocią. Regularne przeglądy zapobiegną problemom z masą i zapewnią niezawodne działanie oświetlenia.
A co z gniazdem zapalniczki? Szybki schemat i zasada działania
Gniazdo zapalniczki samochodowej to standardowe źródło zasilania 12V, które służy do podłączania różnego rodzaju akcesoriów, takich jak ładowarki do telefonów, nawigacje GPS czy wideorejestratory. Jego budowa jest bardzo prosta i intuicyjna.
Jak zidentyfikować plus i minus w gnieździe zapalniczki 12V?
W gnieździe zapalniczki samochodowej biegun dodatni (+12V) znajduje się na centralnym styku wewnątrz gniazda. Biegun ujemny (masa) jest dostępny na metalowych ściankach bocznych gniazda. Zrozumienie tego jest kluczowe przy podłączaniu urządzeń.
