Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces samodzielnego podłączania uniwersalnego sterownika centralnego zamka. Dowiesz się, jak zdiagnozować typ sterowania w swoim samochodzie, przygotować niezbędne narzędzia i bezpiecznie zainstalować urządzenie, aby cieszyć się komfortem zdalnego otwierania i zamykania drzwi.
Samodzielne podłączenie uniwersalnego sterownika centralnego zamka to proste zadanie
- Zawsze zacznij od identyfikacji typu sterowania w pojeździe: masą, plusem lub pneumatyczne.
- Przygotuj niezbędne narzędzia, takie jak multimetr, próbnik napięcia i ściągacz izolacji.
- Uniwersalne sterowniki mają standardowe kolory przewodów: czerwony (+12V), czarny (masa), biały/żółty/pomarańczowy (sterowanie).
- Pamiętaj o bezpiecznym odłączeniu akumulatora przed rozpoczęciem prac.
- Podłączenie funkcji dodatkowych, jak kierunkowskazy czy domykanie szyb, zwiększa komfort użytkowania.
- W przypadku problemów, takich jak odwrotne działanie zamka, sprawdź poprawność podłączenia przewodów sterujących.
Zanim zaczniesz: Co musisz wiedzieć i przygotować do montażu?
Przygotowanie jest kluczowe dla sukcesu każdej instalacji, a montaż uniwersalnego sterownika centralnego zamka nie jest wyjątkiem. Odpowiednie narzędzia i dokładne zrozumienie budowy samego sterownika to podstawa, która pozwoli uniknąć błędów i frustracji. Zanim zaczniesz, poświęć chwilę na zapoznanie się z instrukcją dołączoną do Twojego sterownika każdy model może mieć swoje specyficzne cechy.

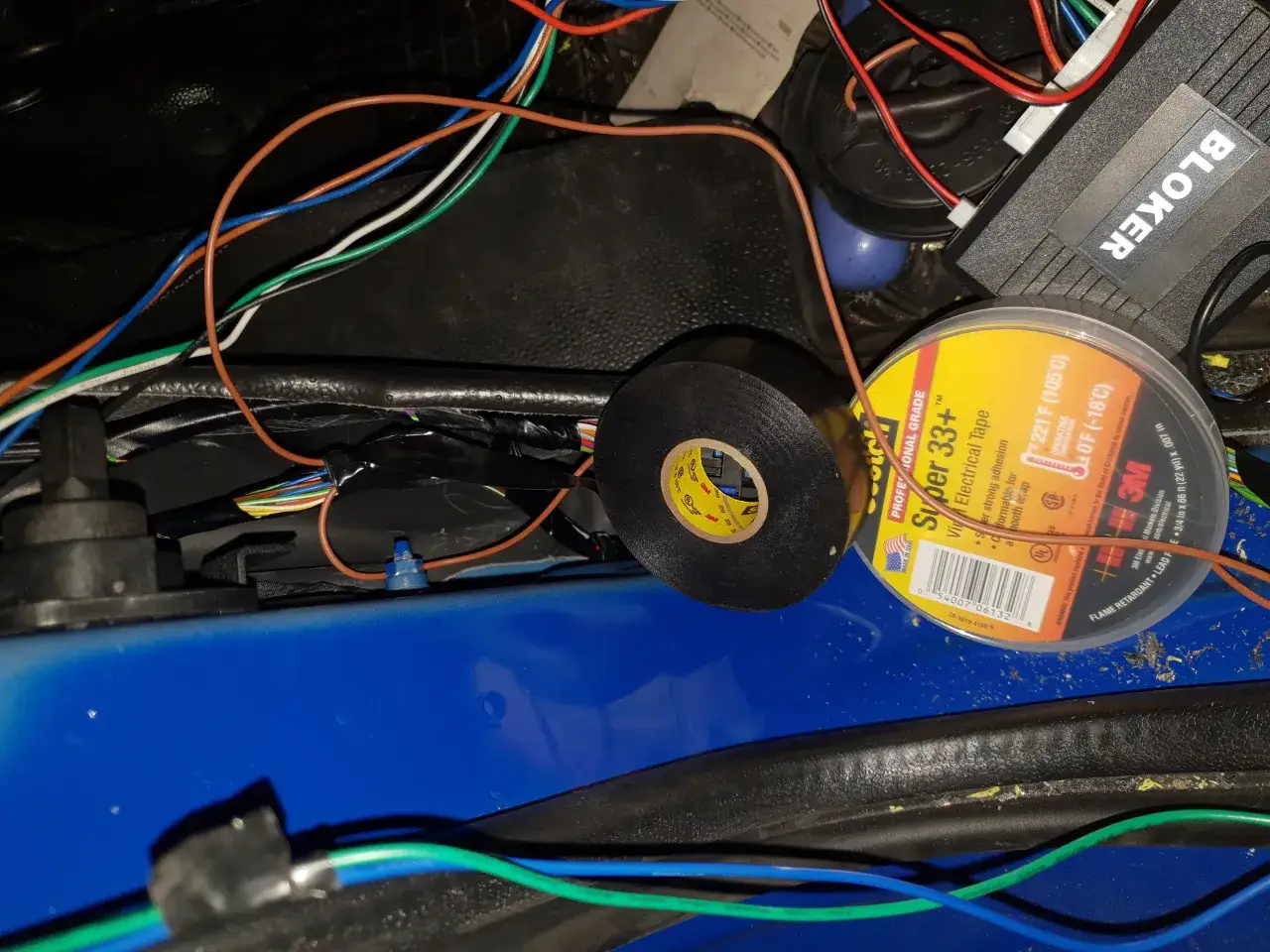

Niezbędnik instalatora: Narzędzia, bez których praca będzie niemożliwa
Aby sprawnie przeprowadzić montaż, potrzebujesz kilku podstawowych narzędzi. Multimetr lub prosty próbnik napięcia 12V są absolutnie kluczowe do prawidłowej identyfikacji przewodów w instalacji samochodowej. Bez nich trudno będzie określić, który przewód odpowiada za zasilanie, masę czy sterowanie zamkiem. Przydatny okaże się również ściągacz izolacji do przygotowania przewodów do połączenia, lutownica (choć nie zawsze konieczna, to gwarantuje trwałe i pewne połączenia), taśma izolacyjna dobrej jakości oraz opaski zaciskowe do uporządkowania przewodów.
Anatomia uniwersalnego sterownika: Rozszyfrowujemy kolory i funkcje kabli
Uniwersalne sterowniki centralnego zamka zazwyczaj posiadają zestaw przewodów o ustandaryzowanych kolorach. Czerwony przewód to stałe zasilanie +12V pamiętaj, aby podłączyć go przez bezpiecznik! Czarny przewód to masa (-). Pozostałe przewody, często w kolorach białym, żółtym czy pomarańczowym, służą do sterowania siłownikami. Ich konkretne przeznaczenie zależy od typu zamka w Twoim aucie. Niektóre sterowniki mają również przewody w innych kolorach, np. brązowe, które zazwyczaj służą do podłączenia kierunkowskazów.
Bezpieczeństwo przede wszystkim: Jak odłączyć akumulator i uniknąć zwarcia?
Praca z instalacją elektryczną pojazdu wymaga szczególnej ostrożności. Bezpieczeństwo jest absolutnym priorytetem. Zanim rozpoczniesz jakiekolwiek prace, koniecznie odłącz akumulator. Najpierw poluzuj i zdejmij klemę z bieguna ujemnego (-), a następnie z bieguna dodatniego (+). Zapobiegnie to przypadkowym zwarciom, które mogłyby uszkodzić elektronikę samochodu lub sam sterownik. Upewnij się, że kluczyk jest wyjęty ze stacyjki.
Przejście do kolejnego etapu wymaga pewności co do typu sterowania w Twoim samochodzie. To właśnie ta wiedza pozwoli Ci na poprawne podłączenie przewodów i uniknięcie problemów.
Kluczowy krok: Jak prawidłowo zdiagnozować typ sterowania w Twoim aucie?
To najważniejszy i często najtrudniejszy etap całej instalacji. Prawidłowa diagnoza typu sterowania czy jest to sterowanie masą, plusem, czy może pneumatyczne jest fundamentalna dla poprawnego działania uniwersalnego sterownika. Bez tej wiedzy łatwo o błędy, które mogą prowadzić do uszkodzenia instalacji lub samego sterownika. Użyj do tego celu multimetru lub próbnika napięcia.
Sterowanie masą (-): Najpopularniejszy standard jak go zidentyfikować?
Sterowanie masą polega na tym, że impuls ujemny (masa) wyzwala działanie zamka. Aby je zidentyfikować, po odłączeniu akumulatora i ponownym podłączeniu go (aby mieć zasilanie w instalacji), zamknij drzwi samochodu kluczykiem w zamku drzwi kierowcy. Następnie, za pomocą multimetru ustawionego na pomiar napięcia stałego (DCV) lub próbnika napięcia, dotykaj kolejnych przewodów w wiązce zamka. Szukaj przewodu, na którym pojawi się napięcie bliskie 0V (masa), gdy zamek jest w pozycji zamkniętej, a napięcie sieciowe (+12V), gdy zamek jest w pozycji otwartej. Alternatywnie, możesz szukać przewodu, który po ręcznym otwarciu zamka kluczykiem "traci" masę.
Sterowanie plusem (+): Kiedy występuje i jak go bezbłędnie rozpoznać?
Sterowanie plusem działa odwrotnie impuls dodatni (+12V) wyzwala działanie zamka. Metoda identyfikacji jest podobna do tej dla sterowania masą. Po podłączeniu akumulatora i zamknięciu drzwi kluczykiem, użyj multimetru lub próbnika napięcia. Szukaj przewodu, na którym pojawi się napięcie bliskie 0V (masa), gdy zamek jest w pozycji otwartej, a napięcie sieciowe (+12V), gdy zamek jest w pozycji zamkniętej. Innymi słowy, szukaj przewodu, który po ręcznym zamknięciu zamka kluczykiem "nabiera" napięcia +12V.

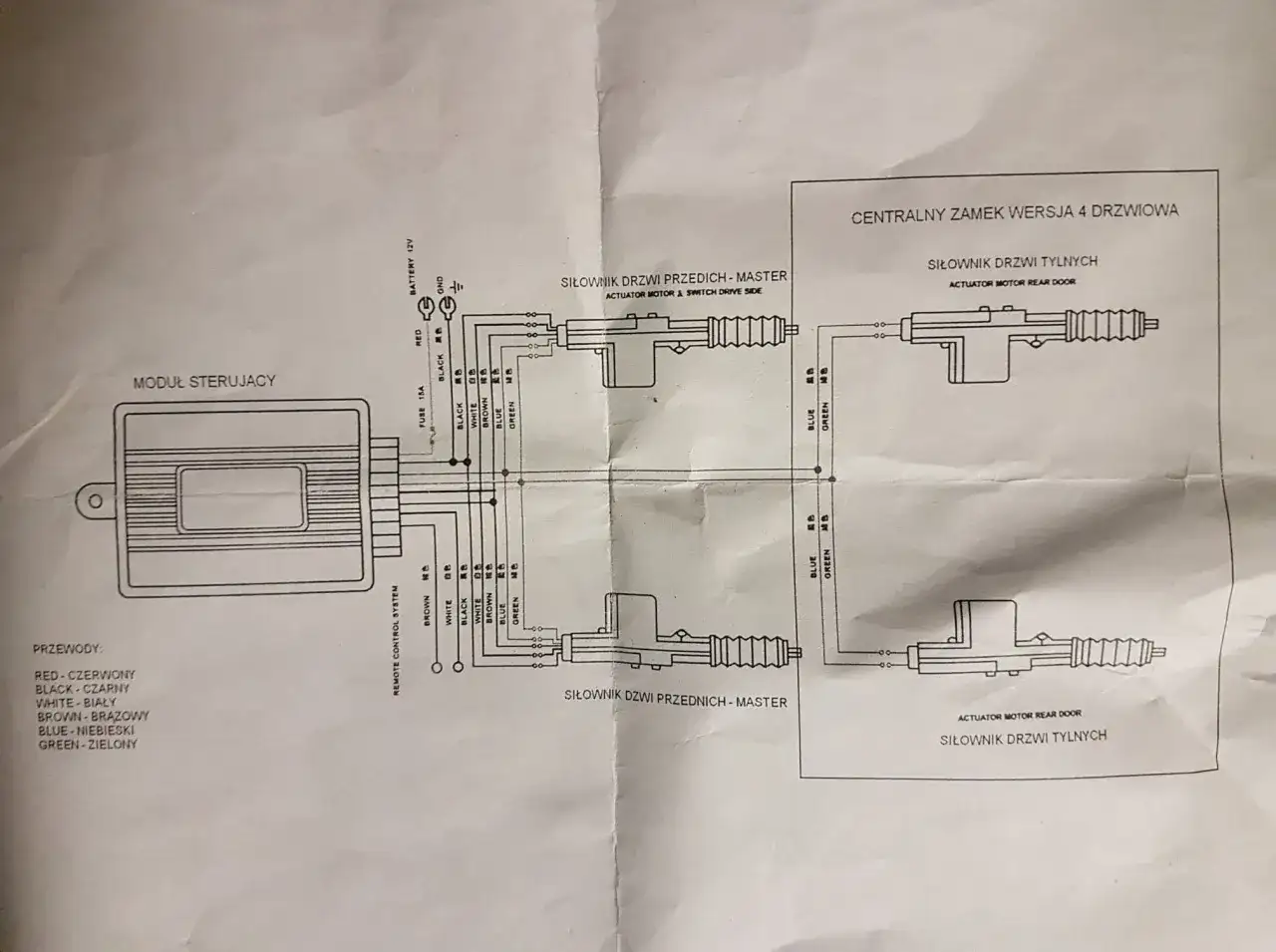

Sterowanie siłownikami (bezpośrednie): Jak podłączyć sterownik w autach bez fabrycznej centralki?
W niektórych starszych samochodach nie ma fabrycznej centralki sterującej zamkami. W takim przypadku sterowanie odbywa się bezpośrednio na siłowniki w drzwiach. Uniwersalny sterownik pełni wtedy rolę "mózgu" systemu. Podłącza się go bezpośrednio do przewodów zasilających siłowniki. Zazwyczaj są to dwa przewody na siłownik jeden podaje plus, drugi masę, aby wywołać ruch w jedną lub drugą stronę. W tym scenariuszu sterownik wysyła odpowiednie impulsy (plus lub masę) do tych przewodów, aby zamknąć lub otworzyć drzwi.
Przypadek specjalny: Co musisz wiedzieć o zamkach pneumatycznych (np. w starszych autach grupy VAG)?
Zamki pneumatyczne, spotykane głównie w starszych modelach grupy VAG (Audi, VW, Seat, Skoda), działają na zasadzie sprężonego powietrza. Sterowanie nimi jest inne niż w przypadku zamków elektrycznych. Wymagają one specjalnego podejścia do montażu, często z użyciem dodatkowych przekaźników lub dedykowanych modułów, które sterują pompą pneumatyczną. Rozpoznanie takiego systemu polega na znalezieniu jednostki sterującej pompą i przewodów do niej prowadzących.
Po dokładnej diagnozie typu sterowania, jesteś gotowy do właściwego montażu. Teraz czas na praktyczne połączenia.
Montaż krok po kroku: Praktyczna instrukcja podłączenia sterownika
Po tym, jak już zdiagnozowałeś typ sterowania w swoim samochodzie, nadszedł czas na właściwy montaż. Pamiętaj o dokładności i cierpliwości pośpiech jest złym doradcą przy pracach elektrycznych. Kluczowe jest prawidłowe podłączenie zasilania (+12V i masa) oraz przewodów sterujących, zgodnie z tym, co ustaliliśmy na etapie diagnozy.
Schemat nr 1: Podłączanie sterownika do instalacji sterowanej masą
W przypadku sterowania masą, przewody sterujące z uniwersalnego sterownika (często biały i żółty lub pomarańczowy) należy podłączyć do przewodów w instalacji samochodowej, które po zamknięciu zamka podają masę. Przewód sterujący otwieraniem z pilota powinien być podłączony do przewodu, który po otwarciu zamka kluczykiem "traci" masę, a przewód sterujący zamykaniem do tego, który po zamknięciu zamka kluczykiem "nabiera" masy. Uniwersalny sterownik, po otrzymaniu sygnału z pilota, sam "podaje" masę na odpowiedni przewód, aktywując siłownik.
Schemat nr 2: Podłączanie sterownika do instalacji sterowanej plusem
Gdy masz do czynienia ze sterowaniem plusem, przewody sterujące z uniwersalnego sterownika (np. biały i żółty) podłączasz do przewodów w instalacji samochodowej, które po zamknięciu zamka podają napięcie +12V. Przewód sterujący otwieraniem z pilota powinien być podłączony do przewodu, który po otwarciu zamka kluczykiem "nabiera" +12V, a przewód sterujący zamykaniem do tego, który po zamknięciu zamka kluczykiem "nabiera" +12V. Sterownik wysyła wtedy impuls dodatni na właściwy przewód.
Prawidłowe podłączenie zasilania: Gdzie znaleźć stały plus i pewną masę?
Stałe zasilanie +12V dla czerwonego przewodu sterownika najlepiej znaleźć w skrzynce bezpieczników, wybierając obwód, który jest pod napięciem nawet po wyłączeniu zapłonu (np. zasilanie radia lub zapalniczki). Alternatywnie, można poszukać grubego przewodu zasilającego w wiązce idącej do radia lub innego urządzenia elektrycznego. Pewną masę dla czarnego przewodu sterownika najlepiej znaleźć na metalowej karoserii samochodu, w miejscu fabrycznego punktu masowego. Upewnij się, że połączenie jest czyste i dobrze dokręcone.
Uniwersalne sterowniki centralnego zamka oferują znacznie więcej niż tylko podstawową funkcjonalność. Warto poznać możliwości rozszerzenia komfortu użytkowania auta.
Funkcje dodatkowe, które odmienią komfort użytkowania auta
Po podłączeniu podstawowych funkcji, warto zastanowić się nad wykorzystaniem pełnego potencjału uniwersalnego sterownika. Dodatkowe funkcje mogą znacząco zwiększyć komfort i bezpieczeństwo użytkowania Twojego samochodu.
Efektowne potwierdzenie: Jak poprawnie podłączyć miganie kierunkowskazami?
Podłączenie kierunkowskazów sprawia, że po uzbrojeniu lub rozbrojeniu alarmu (lub po prostu otwarciu/zamknięciu drzwi) samochód daje sygnał świetlny. Zazwyczaj sterownik posiada dwa brązowe przewody do tego celu. Należy je podłączyć do przewodów instalacji kierunkowskazów w samochodzie. Często, aby uniknąć sytuacji, w której włączenie prawego kierunkowskazu powoduje mignięcie lewego (i odwrotnie) po uzbrojeniu alarmu, konieczne jest zastosowanie dwóch diod prostowniczych. Diody te zapobiegają przepływowi prądu w niepożądanym kierunku.
Wygoda na wyższym poziomie: Jak zintegrować sterownik z modułem domykania szyb?
Jeśli Twój sterownik posiada wyjście do modułu domykania szyb (czasem oznaczone jako "domykanie szyb" lub "komfort"), możesz zintegrować go z odpowiednim modułem. Po zamknięciu samochodu pilotem, sterownik wysyła sygnał do modułu domykania szyb, który następnie automatycznie podnosi opuszczone szyby. Moduł domykania szyb jest zazwyczaj osobnym urządzeniem, które należy dokupić i podłączyć zgodnie z jego instrukcją, korzystając z wyjścia sterownika.
Praktyczne rozwiązanie: Jak uruchomić funkcję zdalnego otwierania klapy bagażnika?
Wiele uniwersalnych sterowników posiada dodatkowe wyjście, które można wykorzystać do zdalnego otwierania klapy bagażnika. Zazwyczaj jest to impuls masowy lub plusowy, który aktywuje siłownik lub przekaźnik otwierający bagażnik. Aby to podłączyć, należy zidentyfikować przewód odpowiedzialny za otwieranie klapy w instalacji samochodu (często w okolicach zamka bagażnika lub w wiązce drzwi kierowcy) i podłączyć do niego odpowiednie wyjście sterownika.
Nawet przy starannym montażu mogą pojawić się problemy. Nie martw się, większość z nich można łatwo rozwiązać.
Coś poszło nie tak? Najczęstsze problemy i ich proste rozwiązania
Nawet najbardziej doświadczonym majsterkowiczom zdarzają się drobne potknięcia. Jeśli po podłączeniu sterownika coś nie działa jak powinno, nie panikuj. Spokojna diagnostyka i metodyczne podejście pozwolą Ci zlokalizować i naprawić problem.
Zamek działa na odwrót (zamyka zamiast otwierać): Jak szybko to naprawić?
To jeden z najczęstszych problemów, zazwyczaj spowodowany zamianą przewodów sterujących otwieraniem i zamykaniem. Rozwiązanie jest proste: wystarczy zamienić miejscami dwa przewody sterujące z uniwersalnego sterownika, które podłączyłeś do instalacji samochodowej. Jeśli podłączyłeś np. biały do otwierania, a żółty do zamykania, zamień je miejscami. Po tej korekcie zamek powinien działać poprawnie.
Sterownik nie reaguje na pilota: Gdzie szukać przyczyny problemu?
Jeśli sterownik nie reaguje na sygnał z pilota, przyczyn może być kilka:
- Błędy w podłączeniu zasilania: Upewnij się, że czerwony przewód jest podłączony do stałego +12V, a czarny do pewnej masy. Sprawdź połączenia i bezpiecznik.
- Niewłaściwe zaprogramowanie pilotów: Każdy sterownik wymaga zaprogramowania pilotów. Sprawdź instrukcję obsługi sterownika i powtórz procedurę parowania pilotów.
- Uszkodzenie pilota lub jego baterii: Spróbuj wymienić baterię w pilocie lub, jeśli masz drugi pilot, sprawdź, czy on działa.
- Problemy z anteną sterownika: Upewnij się, że antena sterownika jest prawidłowo podłączona i nie jest uszkodzona. Czasem warto sprawdzić jej położenie zbyt bliskie metalowe elementy mogą zakłócać sygnał.
Ciągle przepala się bezpiecznik: O czym świadczy ten niepokojący objaw?
Ciągłe przepalanie się bezpiecznika jest sygnałem, że w obwodzie występuje zwarcie. Aby zdiagnozować problem:
- Sprawdź poprawność podłączenia przewodów zasilających: Upewnij się, że czerwony przewód (+12V) nie dotyka przypadkiem masy.
- Sprawdź izolację wszystkich podłączonych przewodów: Upewnij się, że żaden z przewodów nie jest przetarty lub uszkodzony, co mogłoby prowadzić do zwarcia z karoserią lub innym przewodem.
- Odłączaj kolejno funkcje dodatkowe: Jeśli podstawowe podłączenie jest poprawne, a bezpiecznik nadal się przepala, zacznij odłączać po kolei podłączone funkcje dodatkowe (kierunkowskazy, domykanie szyb itp.), aż znajdziesz tę, która powoduje problem.
Przeczytaj również: Dobre auto do 15 tys. zł: Najlepsze Samochody w Tym Budżecie
Zamek otwiera się sam lub nie reaguje jeden siłownik: Diagnostyka i naprawa
Jeśli zamek otwiera się samoczynnie, może to świadczyć o zwarciu na przewodach sterujących lub problemie z samym modułem sterownika. Ponownie, sprawdź dokładnie połączenia i izolację przewodów sterujących. W przypadku braku reakcji jednego siłownika, sprawdź:
- Połączenia przewodów do tego konkretnego siłownika: Upewnij się, że są one prawidłowo podłączone i nie ma przerwy w obwodzie.
- Sam siłownik: Może być uszkodzony mechanicznie lub elektrycznie. Czasem warto spróbować podłączyć go bezpośrednio do zasilania, aby sprawdzić, czy działa.
- Poprawność podłączenia w przypadku sterowania bezpośredniego: Jeśli sterujesz siłownikami bezpośrednio, upewnij się, że przewody zasilające siłownik są prawidłowo podłączone do wyjść sterownika.
