Uruchomienie fabrycznego sterowania z kierownicy w chińskim radiu z systemem Android może być wyzwaniem, ale jest całkowicie wykonalne. Ten poradnik przeprowadzi Cię przez proces identyfikacji typu sterowania w Twoim samochodzie, podłączenia odpowiednich przewodów lub modułu CANBUS, a także konfiguracji radia, aby przyciski na kierownicy znów działały. Omówimy również najczęstsze problemy i sposoby ich rozwiązania, dzięki czemu odzyskasz pełną kontrolę nad multimediami bez odrywania rąk od kierownicy.
Dlaczego sterowanie z kierownicy nie działa po montażu chińskiego radia? Zrozumienie problemu
Gdy wymieniasz fabryczne radio na popularne chińskie radio z systemem Android, często napotykasz problem niedziałających przycisków na kierownicy. Dzieje się tak, ponieważ fabryczne systemy radiowe i te uniwersalne komunikują się z przyciskami na kierownicy na zupełnie różne sposoby. Fabryczne radio doskonale "rozumie" sygnały wysyłane przez przyciski, ponieważ zostało zaprojektowane specjalnie dla Twojego samochodu. Chińskie radio natomiast jest uniwersalne i oczekuje sygnałów w określonym formacie. Kluczem do sukcesu jest zrozumienie, czy Twój samochód wykorzystuje prostszy sygnał analogowy (rezystancyjny), czy bardziej zaawansowany sygnał cyfrowy przesyłany magistralą CANBUS. Od tej diagnozy zależy cała dalsza procedura podłączenia i konfiguracji.
Krok 1: Zdiagnozuj swój samochód sterowanie analogowe czy cyfrowe (CANBUS)?
Zanim zaczniesz cokolwiek podłączać, musisz wiedzieć, z jakim typem sterowania masz do czynienia. To fundamentalny krok, który pozwoli Ci wybrać właściwą ścieżkę rozwiązania problemu.
Jak rozpoznać sterowanie analogowe (rezystancyjne)? Szukaj przewodów KEY1 i KEY2
Sterowanie analogowe, nazywane również rezystancyjnym, jest charakterystyczne dla starszych modeli samochodów, często spotykane w pojazdach azjatyckich, ale także w niektórych europejskich. W tym systemie każdy przycisk na kierownicy ma przypisany określony opór elektryczny. Radio "mierzy" ten opór i na jego podstawie rozpoznaje, który przycisk został naciśnięty. Aby zidentyfikować ten typ sterowania, poszukaj w wiązce przewodów radia lub instalacji samochodu przewodów oznaczonych jako "KEY1" (czasem "SWC1"), "KEY2" (czasem "SWC2") oraz "GND" (masa). Jeśli je znajdziesz, prawdopodobnie masz do czynienia ze sterowaniem analogowym.
Kiedy potrzebujesz modułu CANBUS? Oznaki wskazujące na sterowanie cyfrowe
Nowsze samochody, szczególnie te produkowane przez europejskich koncernów jak Volkswagen (grupa VAG), Opel, Ford, a także wiele modeli francuskich i włoskich, komunikują się cyfrowo. Wykorzystują do tego magistralę CANBUS (Controller Area Network bus), która pozwala różnym modułom w samochodzie na wymianę informacji. W przypadku sterowania z kierownicy, sygnały są przesyłane cyfrowo. Typowe oznaki wskazujące na potrzebę użycia modułu CANBUS to brak wyraźnie oznaczonych przewodów KEY1/KEY2 w instalacji radia, a także fakt, że fabryczne radio wyświetlało na swoim ekranie informacje o stanie pojazdu, takie jak ustawienia klimatyzacji, sygnały z czujników parkowania, czy informacje o otwartych drzwiach. Jeśli Twoje fabryczne radio pokazywało takie dane, niemal na pewno masz do czynienia z systemem CANBUS.
Rozwiązanie dla sterowania analogowego: Instrukcja podłączenia i kalibracji Krok po Kroku
Jeśli zdiagnozowałeś u siebie sterowanie analogowe, oto jak krok po kroku je podłączyć i skonfigurować.

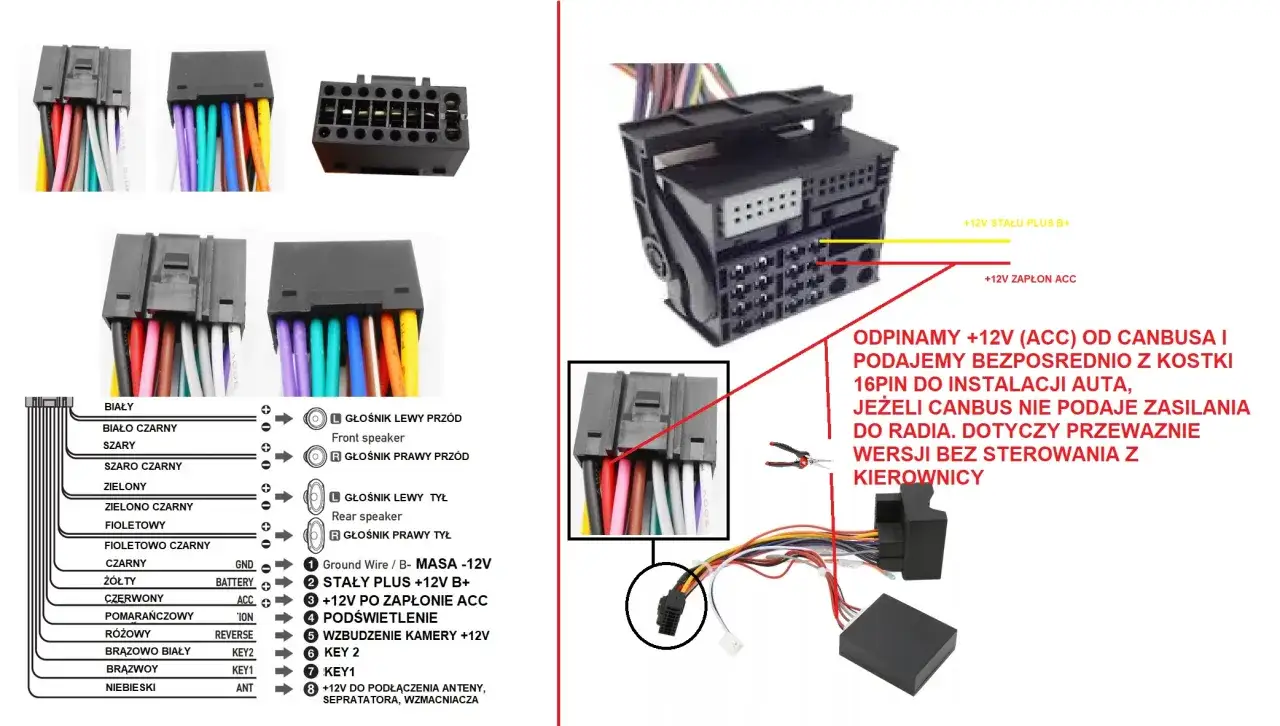

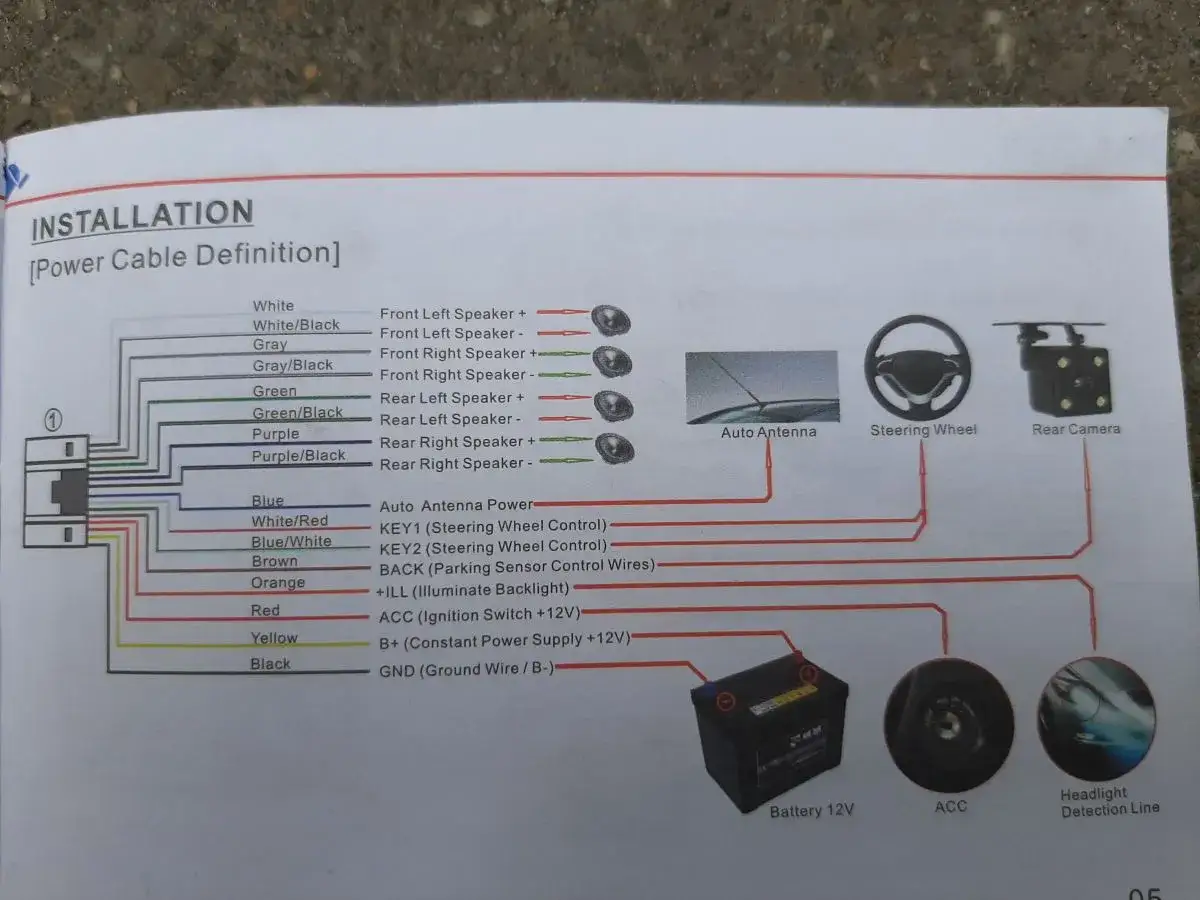

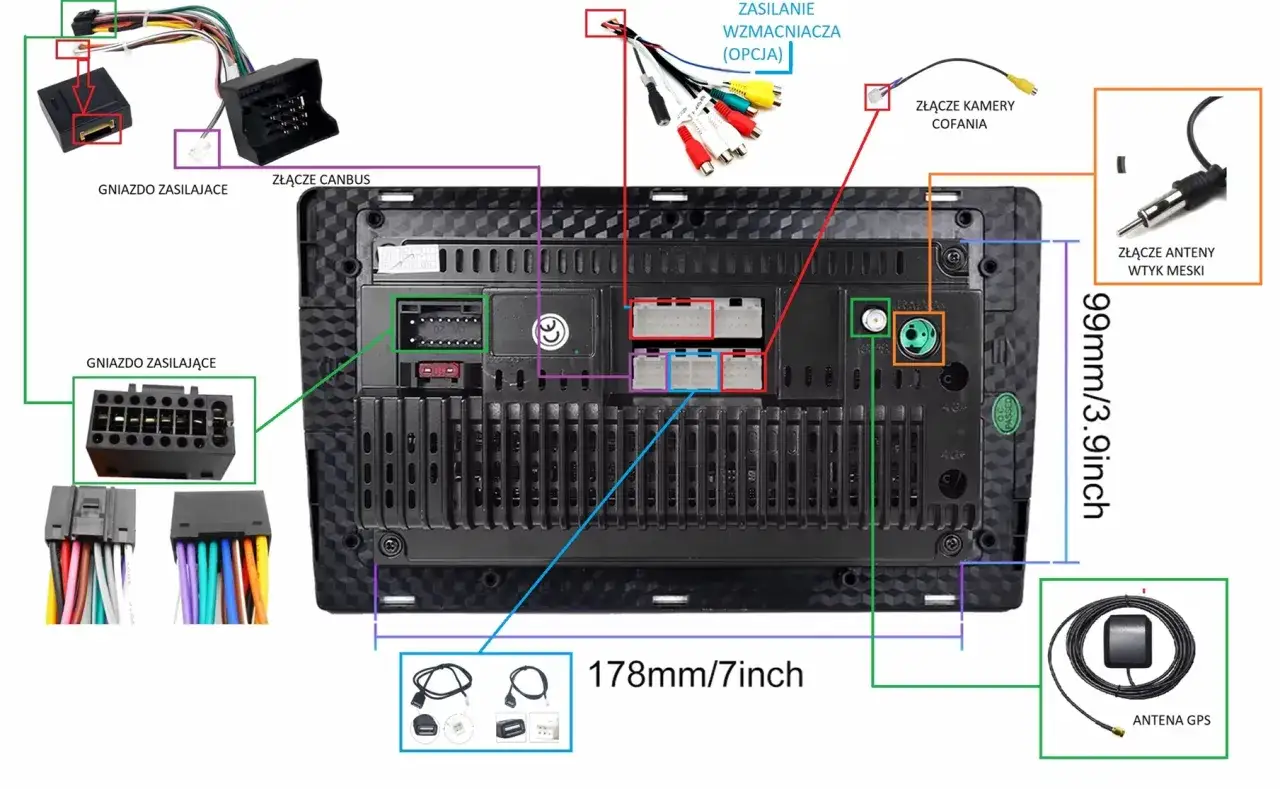

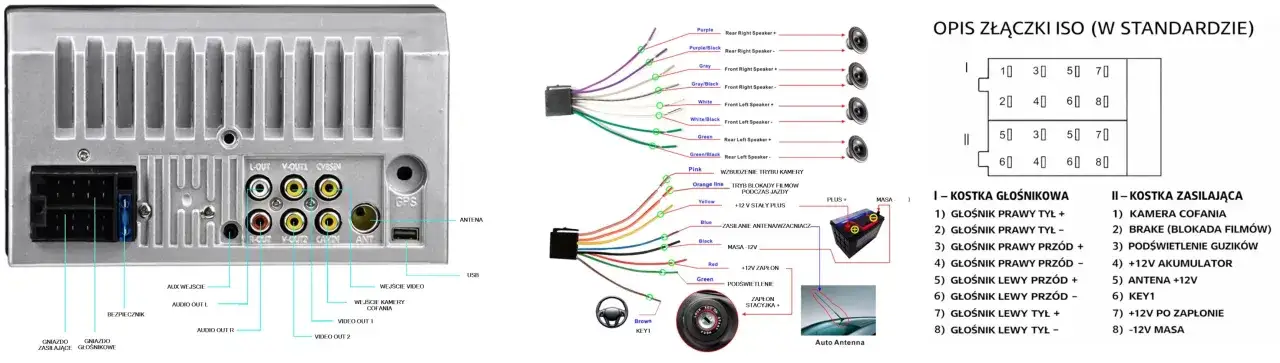

- Identyfikacja i podłączenie przewodów: W wiązce przewodów Twojego chińskiego radia Android znajdź przewody oznaczone jako "KEY1" (lub SWC1), "KEY2" (lub SWC2) oraz "GND". W instalacji samochodu odszukaj przewody odpowiedzialne za sterowanie z kierownicy. Zazwyczaj są to przewody sygnałowe od przycisków oraz przewód masy. Podłącz przewód "KEY1" z radia do pierwszego przewodu sygnałowego z kierownicy, "KEY2" do drugiego przewodu sygnałowego, a "GND" radia do przewodu masy z instalacji samochodu. Prawidłowe podłączenie masy (GND) jest absolutnie kluczowe dla poprawnego działania całego systemu.
- „Uczenie” przycisków w menu radia: Po fizycznym podłączeniu przewodów, musisz nauczyć radio, które przyciski odpowiadają za jakie funkcje. Wejdź w menu ustawień radia i odszukaj aplikację do konfiguracji sterowania z kierownicy, często nazywaną "SWC Learning", "Steering Wheel Control" lub podobnie. Po wejściu do tej aplikacji, zazwyczaj zobaczysz listę funkcji (np. Głośniej, Ciszej, Następny utwór, Poprzedni utwór, Odbierz telefon). Naciśnij przycisk na kierownicy, który chcesz skonfigurować, a następnie na ekranie radia kliknij odpowiednią funkcję, aby ją przypisać. Powtórz ten proces dla wszystkich przycisków, które chcesz używać.
Rozwiązanie dla sterowania cyfrowego: Jak poprawnie zainstalować i skonfigurować adapter CANBUS?
W przypadku sterowania cyfrowego, niezbędny jest specjalny adapter, który pozwoli radiu "porozumieć się" z magistralą CANBUS Twojego samochodu.
Czym dokładnie jest dekoder CANBUS i dlaczego jest niezbędny w Twoim aucie?
Dekoder CANBUS, nazywany również modułem CANBUS lub adapterem, to małe urządzenie elektroniczne, które działa jak tłumacz. Odczytuje on cyfrowe dane przesyłane magistralą CANBUS w Twoim samochodzie i konwertuje je na sygnały, które chińskie radio z systemem Android jest w stanie zrozumieć. Bez tego modułu radio nie będzie miało pojęcia, co dzieje się na magistrali CAN, a co za tym idzie, nie będzie w stanie odebrać poleceń ze sterowania kierownicy. Co więcej, nowoczesne dekodery CANBUS często potrafią przekazywać do radia dodatkowe informacje z samochodu, takie jak dane z czujników parkowania, ustawienia klimatyzacji, informacje o otwartych drzwiach czy poziomie paliwa.
Wybór właściwego modułu na co zwrócić uwagę przed zakupem?
Kluczowe jest dobranie modułu CANBUS, który jest kompatybilny z Twoim konkretnym modelem i rocznikiem samochodu. Producenci chińskich radiów często oferują różne moduły CANBUS, a każdy z nich jest zaprojektowany do obsługi określonych protokołów komunikacyjnych stosowanych w różnych markach i modelach aut. Przed zakupem sprawdź, czy moduł jest przeznaczony dla Twojego samochodu. Warto również upewnić się, że moduł jest kompatybilny z modelem Twojego chińskiego radia Android. Czasami na stronach producentów radia lub w sklepach internetowych można znaleźć listy kompatybilności.
Instalacja modułu CANBUS: Prawidłowe wpięcie kostek i połączenie z radiem
Instalacja modułu CANBUS jest zazwyczaj stosunkowo prosta i polega na wpięciu go w odpowiednie miejsce w instalacji elektrycznej. Najczęściej moduł CANBUS ma własną wiązkę przewodów, która musi zostać podłączona do wiązki ISO radia oraz do wiązki wychodzącej z samochodu. W większości przypadków polega to na odłączeniu fabrycznej kostki ISO od starego radia, wpięciu w jej miejsce adaptera CANBUS, a następnie podłączeniu wiązki ISO radia do adaptera. Niektóre moduły mogą wymagać dodatkowego podłączenia przewodu zasilającego lub sygnałowego.
Kluczowy etap: Konfiguracja CANBUS w ustawieniach fabrycznych radia (Factory Settings)
Samo fizyczne podłączenie modułu CANBUS nie wystarczy. Radio musi wiedzieć, że ma z nim współpracować i jaki protokół komunikacyjny ma stosować. Dlatego niezbędna jest konfiguracja w ustawieniach fabrycznych radia. Aby się tam dostać, zazwyczaj trzeba wprowadzić specjalny kod. Najczęściej spotykane kody to 8888, 1234 lub 3368 jeśli żaden z nich nie działa, warto poszukać informacji w instrukcji obsługi radia lub internecie. Po wejściu w ustawienia fabryczne, odszukaj opcję związaną z CANBUS lub sterowaniem z kierownicy. Zazwyczaj zobaczysz listę modeli samochodów i typów modułów CANBUS. Wybierz z listy markę swojego samochodu, a następnie konkretny model i rocznik. Jeśli masz dedykowany moduł, wybierz jego typ. Czasami dostępne są różne protokoły dla tego samego modelu auta jeśli jeden nie działa poprawnie, spróbuj wybrać inny. Bez tego kroku moduł CANBUS nie będzie działał, a sterowanie z kierownicy pozostanie nieaktywne.
Najczęstsze problemy ze sterowaniem z kierownicy i jak je naprawić (Troubleshooting)
Nawet przy starannym wykonaniu, mogą pojawić się problemy. Oto rozwiązania najczęstszych z nich.
Problem: Radio w ogóle nie reaguje na przyciski co sprawdzić w pierwszej kolejności?
Najczęstsze przyczyny to: nieprawidłowe podłączenie przewodów (dla sterowania analogowego: upewnij się, że KEY1, KEY2 i GND są podłączone poprawnie; dla CANBUS: sprawdź, czy wszystkie kostki są dobrze wpięte) lub nieprawidłowa konfiguracja modułu CANBUS (dla sterowania cyfrowego: upewnij się, że w ustawieniach fabrycznych radia wybrałeś właściwy model samochodu i typ modułu CANBUS). Czasami problemem może być również uszkodzony przewód lub sam przycisk na kierownicy.
Problem: Przyciski działają, ale przypisane są złe funkcje lub działają losowo
W przypadku sterowania analogowego, oznacza to, że kalibracja w aplikacji SWC nie została wykonana poprawnie. Wejdź ponownie w menu SWC Learning i powtórz proces przypisywania funkcji do przycisków. Upewnij się, że naciskasz przyciski na kierownicy w momencie, gdy radio prosi o przypisanie funkcji. Dla sterowania cyfrowego, problem może leżeć w nieprawidłowym wyborze protokołu CANBUS w ustawieniach fabrycznych radia. Spróbuj wybrać inną opcję z listy dostępnych dla Twojego modelu samochodu.
Problem: Działa tylko część przycisków możliwe przyczyny i rozwiązania
Dla sterowania analogowego, może to oznaczać nieprawidłowe podłączenie jednego z przewodów KEY lub problem z konkretnym przyciskiem na kierownicy. Sprawdź połączenia dla wszystkich przewodów. W przypadku sterowania cyfrowego, może to wskazywać na częściową niezgodność modułu CANBUS z Twoim samochodem lub radiem. Niektóre funkcje mogą być obsługiwane, a inne nie. Warto wtedy poszukać informacji o kompatybilności konkretnego modułu z Twoim autem lub spróbować zaktualizować oprogramowanie modułu, jeśli jest taka możliwość.
Problem (CANBUS): Sterowanie działa, ale brakuje dodatkowych informacji (klimatyzacja, czujniki parkowania)
To częsty problem, który zazwyczaj wynika z niepełnej kompatybilności modułu CANBUS z Twoim samochodem lub radiem. Nie wszystkie moduły potrafią odczytać wszystkie dostępne dane z magistrali CAN. Czasami rozwiązaniem jest wybór innej wersji protokołu CANBUS w ustawieniach fabrycznych radia, która może obsługiwać więcej funkcji. Warto również sprawdzić, czy do radia nie jest potrzebny dodatkowy adapter lub przewód do wyświetlania konkretnych informacji.
Czy w każdym aucie i z każdym chińskim radiem uda się uruchomić sterowanie? Ustalenie realnych oczekiwań
Chociaż większość problemów ze sterowaniem z kierownicy można rozwiązać, warto mieć realistyczne oczekiwania.
Kiedy podłączenie może być niemożliwe? Ograniczenia sprzętowe radia i samochodu
Istnieją sytuacje, gdy podłączenie sterowania z kierownicy może być trudne lub wręcz niemożliwe. Dotyczy to przede wszystkim bardzo starych samochodów z niestandardowymi systemami elektrycznymi, gdzie brakuje odpowiednich przewodów sygnałowych lub magistrali komunikacyjnej. Problemem może być również samo chińskie radio, które może nie posiadać odpowiednich wejść lub oprogramowania do obsługi sterowania z kierownicy, nawet przy użyciu adaptera. W przypadku niektórych egzotycznych lub bardzo rzadkich modeli samochodów, po prostu może nie być dostępnych dedykowanych modułów CANBUS.
Przeczytaj również: Jakie perełki motoryzacji kupisz za 30 tys zł? Top 5 naszych hitów
Ostateczne porady: Złote zasady, o których warto pamiętać przed rozpoczęciem montażu
- Dokładnie zidentyfikuj typ sterowania w swoim samochodzie to podstawa sukcesu.
- Wybieraj renomowane chińskie radia i moduły CANBUS. Lepiej zapłacić nieco więcej za produkt sprawdzonej marki, niż później borykać się z problemami.
- Sprawdź schematy elektryczne swojego samochodu, jeśli masz taką możliwość. Pomogą Ci one zidentyfikować odpowiednie przewody.
- Nie bój się pytać fora internetowe, grupy miłośników motoryzacji czy sprzedawcy radia mogą udzielić cennych wskazówek.
- W przypadku wątpliwości, rozważ skorzystanie z pomocy profesjonalnego instalatora. Czasami kilka minut pracy fachowca oszczędzi Ci wielu godzin frustracji.
