Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak samodzielnie sprawdzić rezystor za pomocą multimetru. Niezależnie od tego, czy jesteś początkującym hobbystą, czy doświadczonym majsterkowiczem, dowiesz się, jak prawidłowo przeprowadzić pomiar, zinterpretować wyniki i uniknąć typowych błędów, aby skutecznie diagnozować usterki w urządzeniach elektronicznych.
Kluczowe kroki do sprawdzenia rezystora multimetrem
- Ustaw multimetr na tryb pomiaru rezystancji (Ω)
- Dla najdokładniejszego wyniku, wylutuj rezystor z układu przed pomiarem
- Porównaj zmierzoną wartość z wartością nominalną, uwzględniając tolerancję elementu
- Odczyt 0 Ω wskazuje na zwarcie, a "OL" lub "1" na przerwę w obwodzie
- Wartość znacznie odbiegająca od nominalnej lub widoczne uszkodzenia świadczą o usterce
Dlaczego weryfikacja rezystora to kluczowy krok w każdej naprawie?
Rezystory to jedne z najbardziej podstawowych, ale i fundamentalnych elementów w świecie elektroniki. Ich zadaniem jest kontrolowanie przepływu prądu i napięcia w obwodach. Choć często niedoceniane, to właśnie one mogą być przyczyną wielu problemów z działaniem urządzeń. Prawidłowe działanie każdego rezystora jest absolutnie niezbędne dla poprawnego funkcjonowania całego układu elektronicznego. Dlatego też, weryfikacja ich stanu to często pierwszy i kluczowy krok w procesie diagnostyki i naprawy.
Rola rezystora w układzie: cichy bohater elektroniki
Wyobraź sobie rezystor jako zwężkę w rurze wodociągowej ogranicza przepływ. W układzie elektronicznym rezystor pełni podobną rolę, ograniczając przepływ prądu elektrycznego. Może również służyć do obniżania napięcia lub jako element dzielnika napięcia, czyli układu pozwalającego uzyskać niższe napięcie z wyższego. Nawet niewielka zmiana jego wartości, często niezauważalna gołym okiem, może prowadzić do nieprawidłowego działania całego urządzenia, od drobnych błędów po całkowite unieruchomienie sprzętu.
Kiedy należy podejrzewać, że rezystor jest uszkodzony?
Uszkodzony rezystor nie zawsze wygląda na pierwszy rzut oka jak coś zepsutego. Czasami jego usterka jest widoczna możemy zauważyć pęknięcia na obudowie, ślady przegrzania, a nawet całkowite zwęglenie elementu. Jednak często uszkodzenie jest "ukryte". Objawy mogą być subtelne: urządzenie może działać niestabilnie, nie włączać się wcale, lub na poszczególnych punktach pomiarowych mogą występować niewłaściwe napięcia. Dlatego tak ważne jest, aby umieć sprawdzić rezystor za pomocą multimetru, nawet jeśli nie widać po nim żadnych śladów uszkodzenia.
Niezbędnik elektronika: Co przygotować przed pomiarem?
Zanim przystąpisz do pomiaru, upewnij się, że masz wszystko, czego potrzebujesz i że będziesz pracować bezpiecznie. Odpowiednie przygotowanie to podstawa skutecznej i bezpiecznej diagnostyki.

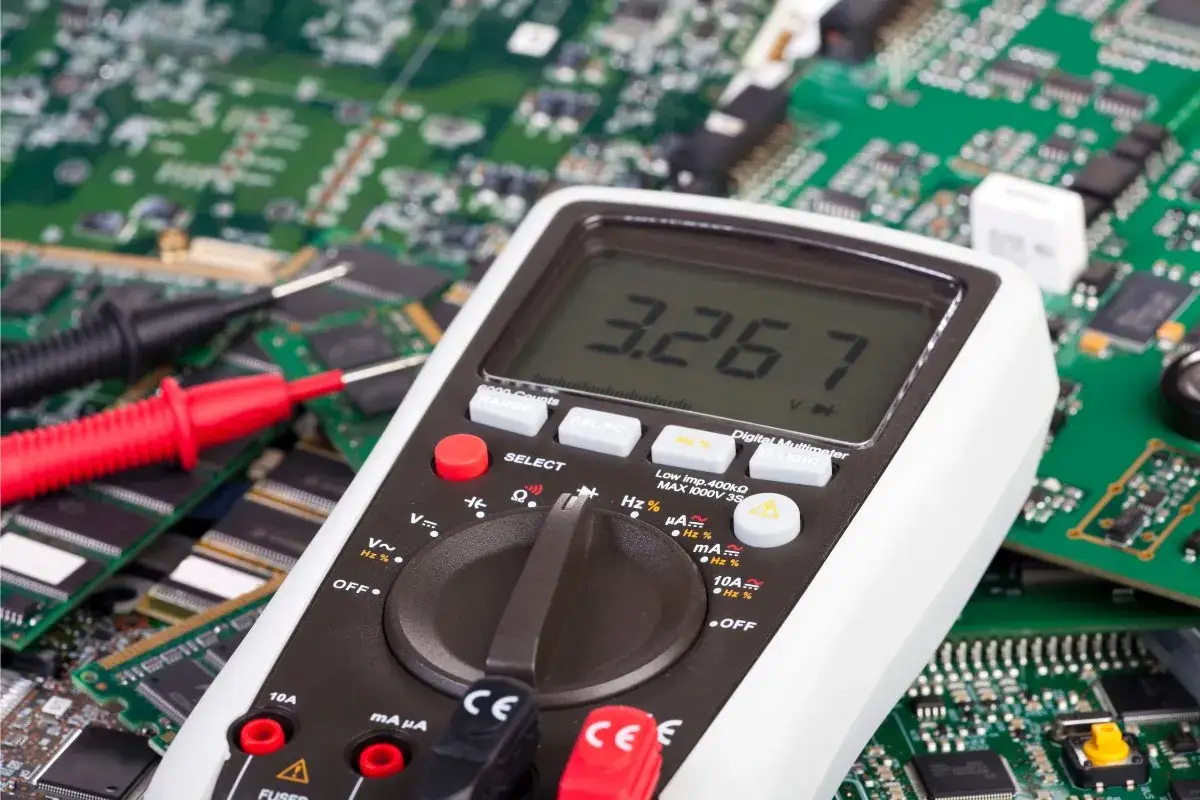

Multimetr cyfrowy: Twoje okno na świat rezystancji
Multimetr cyfrowy to podstawowe narzędzie każdego elektronika, coś jak lupa dla detektywa. Pozwala on mierzyć różne parametry elektryczne, a w naszym przypadku kluczowa jest funkcja pomiaru rezystancji, oznaczana symbolem Ω (omega). Nawet najprostszy i najtańszy multimetr cyfrowy doskonale sprawdzi się do weryfikacji rezystorów. Pamiętaj, że oprócz samego miernika potrzebne będą również dwie sondy pomiarowe jedna czerwona, druga czarna które są jego integralną częścią.
Bezpieczeństwo przede wszystkim: jak uniknąć uszkodzenia miernika i układu
Praca z elektroniką wymaga ostrożności. Zanim zaczniesz jakiekolwiek pomiary, zawsze pamiętaj o kilku kluczowych zasadach bezpieczeństwa:
- Zawsze upewnij się, że urządzenie, w którym znajduje się rezystor, jest odłączone od zasilania. Pomiar rezystancji wykonujemy na elementach niepodłączonych do prądu.
- Unikaj dotykania metalowych części sond pomiarowych podczas pomiaru.
- Upewnij się, że multimetr jest ustawiony na właściwą funkcję i zakres przed przyłożeniem sond.
- Nigdy nie mierz rezystancji w obwodzie pod napięciem. To może uszkodzić multimetr i stanowić zagrożenie dla Ciebie.
Dla uzyskania najdokładniejszego wyniku, jak podaje portal czaspowiatuchorzow.pl, rezystor powinien być wylutowany z układu. Pozwala to uniknąć wpływu innych połączonych elementów na pomiar.

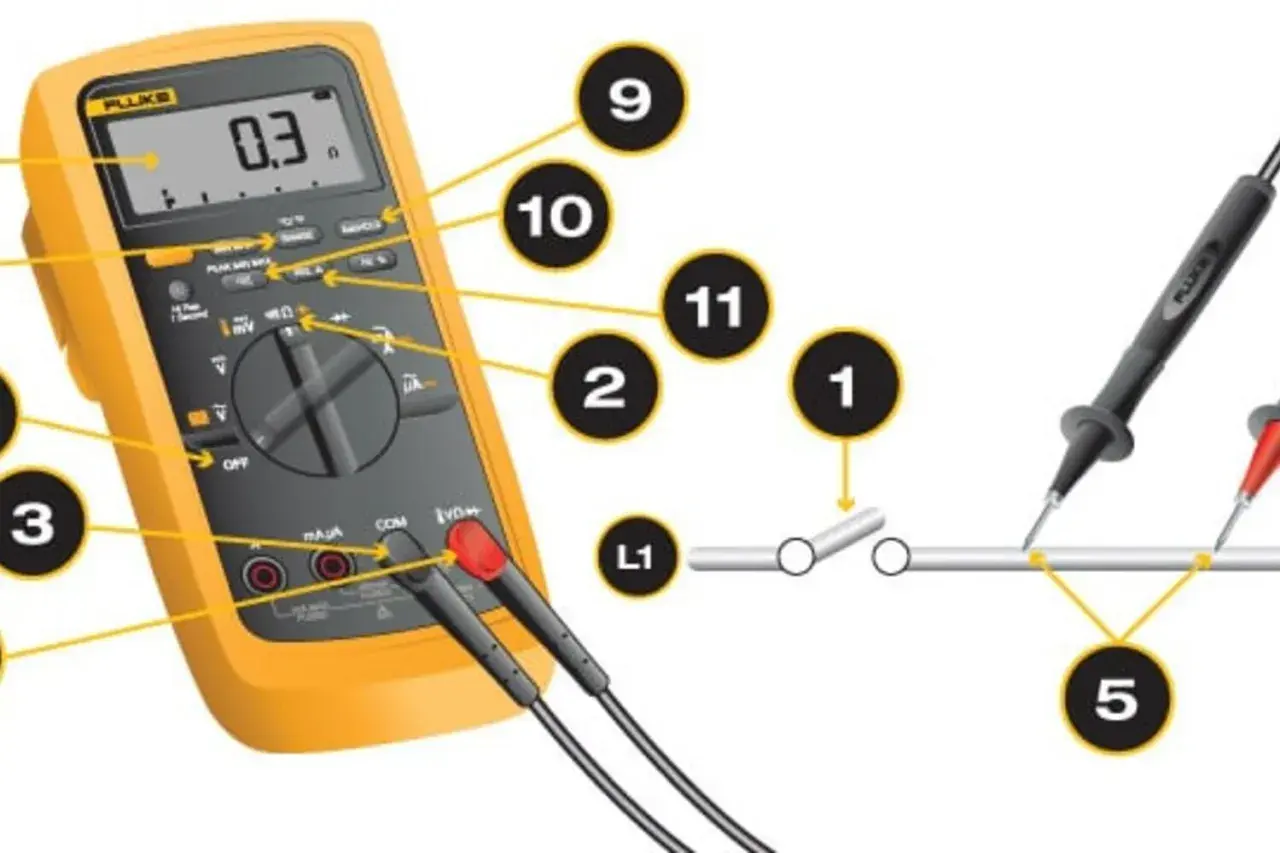

Jak poprawnie ustawić multimetr do pomiaru rezystancji (Ω)?
Teraz, gdy mamy już przygotowany sprzęt i znamy zasady bezpieczeństwa, czas na konfigurację naszego multimetru. Prawidłowe ustawienie miernika jest kluczowe dla uzyskania wiarygodnego wyniku.
Wybór właściwego zakresu pomiarowego: klucz do precyzji
Wybór odpowiedniego zakresu pomiarowego jest niezwykle ważny. Jeśli Twój multimetr posiada funkcję automatycznego zakresu (autoranging), sprawa jest prosta wystarczy wybrać symbol Ω (omega). Jeśli jednak masz multimetr z ręcznym wyborem zakresu, zacznij od ustawienia najwyższego dostępnego zakresu omów. Następnie stopniowo go zmniejszaj, aż uzyskasz stabilny i czytelny odczyt na wyświetlaczu. Ustawienie zbyt niskiego zakresu może spowodować wyświetlenie błędu "OL" (przeciążenie) lub "1", co oznacza, że zmierzona wartość jest poza tym zakresem. Z kolei zbyt wysoki zakres może skutkować brakiem precyzji pomiaru.
Gniazda COM, VΩmA: Gdzie podłączyć czarną i czerwoną sondę?
Podłączenie sond do odpowiednich gniazd w multimetrze jest równie ważne. Zazwyczaj multimetr posiada kilka gniazd wejściowych. Pamiętaj:
- Czarna sonda (ujemna) zawsze powinna być podłączona do gniazda oznaczonego jako "COM" (Common, czyli wspólne).
- Czerwona sonda (dodatnia), w przypadku pomiaru rezystancji, powinna być podłączona do gniazda oznaczonego symbolem Ω (omega). Często to samo gniazdo jest również oznaczone symbolami V (napięcie) i mA (miliampery), ponieważ te funkcje również wykorzystują czerwoną sondę w tym samym miejscu.
Pomiar rezystora krok po kroku: Odczytaj wartość jak profesjonalista
Przejdźmy do sedna jak faktycznie zmierzyć rezystor? Ten proces jest prostszy, niż mogłoby się wydawać, ale wymaga precyzji.
Krok 1: Odczytanie wartości nominalnej z kodów paskowych
Zanim przyłożysz sondy, musisz wiedzieć, jakiej wartości rezystora się spodziewać. Najczęściej wartość ta jest kodowana za pomocą kolorowych pasków na obudowie rezystora. Każdy kolor odpowiada konkretnej cyfrze, a ostatni pasek określa tolerancję elementu (czyli dopuszczalne odchylenie od wartości nominalnej, np. ±5%). Istnieją gotowe tabele kodów paskowych, które pomogą Ci rozszyfrować tę informację. W przypadku rezystorów SMD (montowanych powierzchniowo), oznaczenia są zazwyczaj numeryczne i mogą wymagać sprawdzenia w dokumentacji technicznej lub wyszukiwarce internetowej. Znajomość wartości nominalnej i tolerancji jest kluczowa do późniejszej interpretacji wyniku.
Krok 2: Przygotowanie rezystora (dlaczego warto go wylutować?)
Jak już wspomnieliśmy, dla uzyskania najdokładniejszego pomiaru, zaleca się wylutowanie rezystora z płytki drukowanej. Dlaczego? Ponieważ inne komponenty połączone z rezystorem mogą tworzyć równoległe ścieżki dla prądu, co znacząco zaniży odczyt rezystancji. To trochę tak, jakbyś próbował zmierzyć opór pojedynczego wąskiego gardła w mieście, podczas gdy obok jest otwarta autostrada prąd wybierze łatwiejszą drogę. Pomiar w układzie może dać nam jedynie wstępne pojęcie o stanie elementu, ale nigdy nie zastąpi precyzyjnego pomiaru wykonanego na odizolowanym komponencie.

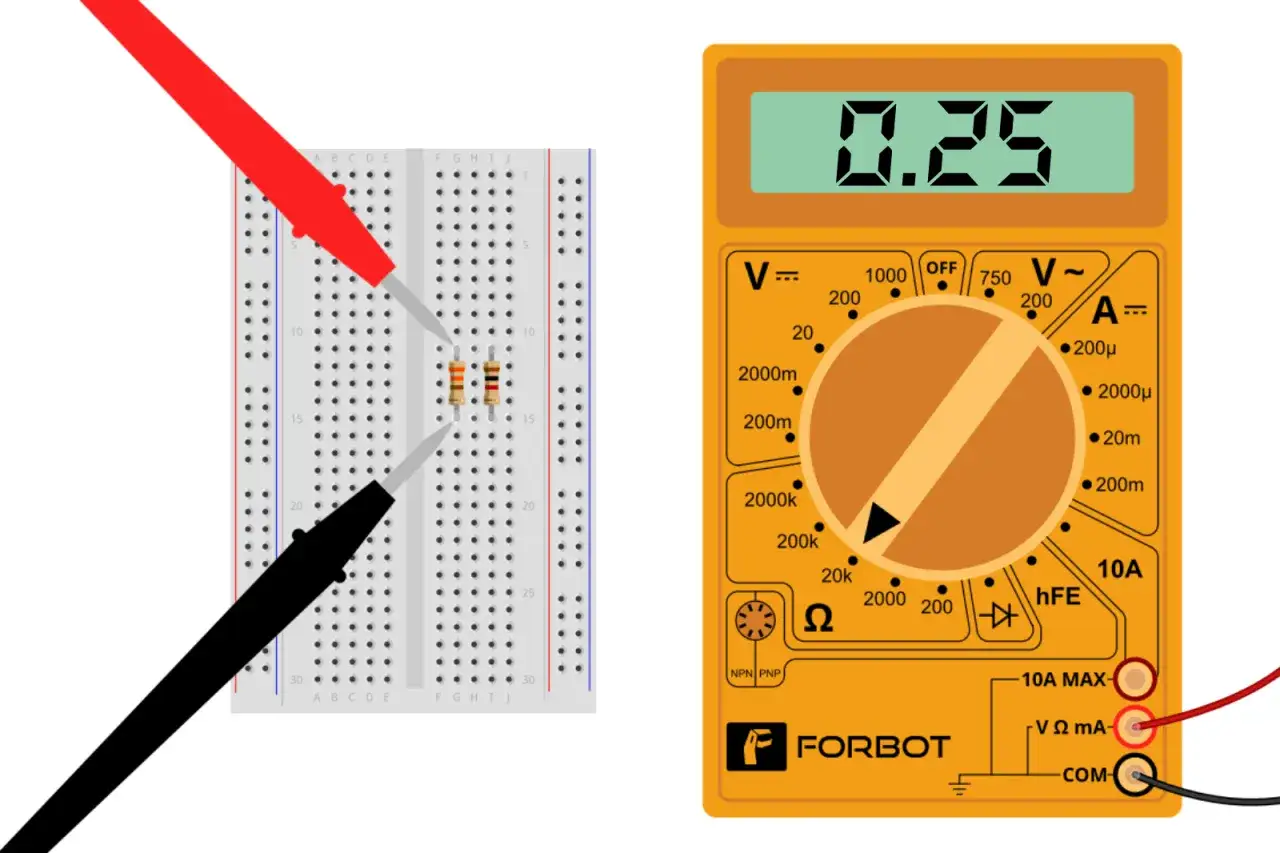

Krok 3: Dotknięcie sondami końcówek rezystora i odczyt wyniku
Teraz nadszedł czas na właściwy pomiar. Upewnij się, że rezystor jest czysty i suchy. Następnie delikatnie przyłóż końcówki sond multimetru do obu metalowych końcówek rezystora. Kolejność przyłożenia sond nie ma znaczenia. Bardzo ważne jest, aby nie dotykać metalowych części sond ani samych końcówek rezystora palcami Twoje ciało również ma pewną rezystancję, która zostanie zmierzona równolegle z rezystorem, co zafałszuje wynik. Odczekaj chwilę, aż wartość na wyświetlaczu multimetru się ustabilizuje. Zapisz lub zapamiętaj ten odczyt to będzie podstawa do dalszej oceny.
Co mówią liczby? Jak zinterpretować wynik z multimetru
Sam pomiar to dopiero połowa sukcesu. Prawdziwa sztuka polega na zrozumieniu, co oznaczają odczyty z multimetru i jak na ich podstawie ocenić stan rezystora.
Wynik w normie: Kiedy rezystor jest na 100% sprawny?
Rezystor uznajemy za w pełni sprawny, jeśli zmierzona przez nas wartość mieści się w zakresie tolerancji podanej na jego obudowie. Na przykład, jeśli masz rezystor o wartości nominalnej 100 Ω (ohmów) i tolerancji ±5%, to jego rzeczywista wartość powinna zawierać się między 95 Ω a 105 Ω. Każdy pomiar w tym przedziale oznacza, że rezystor działa prawidłowo.
Odczyt "OL" lub "1": co oznacza przerwa w obwodzie?
Jeśli na wyświetlaczu multimetru widzisz oznaczenie "OL" (Over Load przeciążenie), "1" lub symbol przypominający przerwany obwód, oznacza to jedno: rezystor jest przerwany. Prąd nie może przez niego przepłynąć. Jest to najczęściej spowodowane przepaleniem się elementu, na przykład w wyniku przeciążenia lub przepięcia. Taki rezystor jest jednoznacznie uszkodzony.
Wynik bliski zera: dlaczego zwarcie to też usterka?
Zupełnie odwrotna sytuacja występuje, gdy multimetr pokazuje wartość bardzo bliską zeru (np. 0 Ω). Oznacza to zwarcie wewnątrz rezystora. Rezystor z założenia powinien stawiać opór przepływowi prądu, a zwarcie oznacza, że prąd przepływa przez niego swobodnie, bez żadnego oporu. Jest to równie szkodliwe dla układu, jak jego przerwa, i również świadczy o uszkodzeniu elementu.
Wartość poza tolerancją: ukryty wróg Twojego urządzenia
Czasami zdarza się, że zmierzona wartość rezystora nie jest ani bliska zeru, ani nie wskazuje na przerwę, ale znacznie odbiega od wartości nominalnej i wykracza poza dopuszczalny zakres tolerancji. Taki rezystor jest również uszkodzony. Mógł ulec częściowemu przepaleniu lub degradacji w wyniku pracy w podwyższonej temperaturze. Mimo że nadal przewodzi prąd, jego zmieniona wartość zakłóca pracę całego układu. Taki "ukryty wróg" może być trudniejszy do zdiagnozowania, ale jest równie niebezpieczny dla sprawnego działania urządzenia.

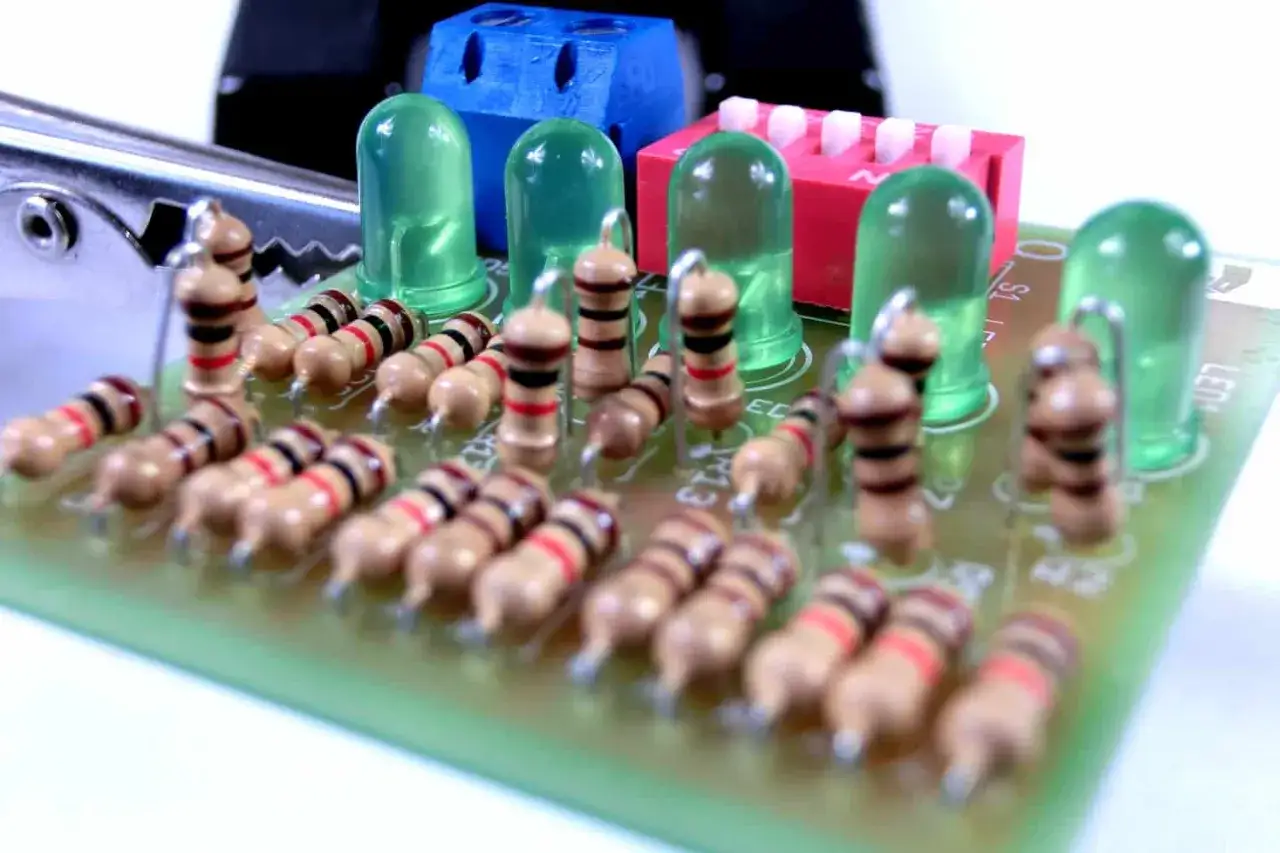

Problematyczny pomiar w układzie: Kiedy można to zrobić i na co uważać?
Choć idealnym rozwiązaniem jest pomiar wylutowanego rezystora, czasami z różnych powodów chcemy lub musimy sprawdzić go bezpośrednio w układzie. Trzeba jednak wiedzieć, że jest to obarczone pewnymi trudnościami.
Jak inne komponenty mogą zakłócać Twój pomiar?
Głównym problemem przy pomiarze rezystora w układzie jest to, że nie jest on odizolowany. Połączone z nim inne elementy, takie jak kondensatory, diody, tranzystory czy nawet inne rezystory, mogą tworzyć równoległe ścieżki dla prądu. To oznacza, że multimetr mierzy nie tylko rezystancję badanego elementu, ale także rezystancję całego równoległego połączenia. W efekcie odczyt będzie znacznie zaniżony w stosunku do rzeczywistej wartości mierzonego rezystora. Kondensatory mogą dodatkowo zakłócać pomiar poprzez swoje ładowanie i rozładowywanie.
Praktyczna zasada: Kiedy pomiar w układzie ma sens?
Mimo wszystko, pomiar w układzie może być czasami przydatny. Ma sens jako szybki test, jeśli podejrzewamy całkowitą przerwę (odczyt "OL") lub zwarcie (odczyt bliski zeru). W takich skrajnych przypadkach wpływ innych elementów jest zazwyczaj mniejszy. Pomiar może być też wiarygodniejszy, gdy rezystor jest stosunkowo dobrze izolowany od innych komponentów, na przykład przez odłączenie jednej z jego nóżek. Pamiętaj jednak, aby zawsze wykonywać pomiar przy odłączonym zasilaniu!
Najczęstsze błędy przy sprawdzaniu rezystorów i jak ich unikać
Każdy, nawet najbardziej doświadczony elektronik, popełnia błędy. Oto kilka najczęstszych pułapek, na które warto uważać podczas sprawdzania rezystorów, aby uniknąć błędnych diagnoz.
Błąd nr 1: Trzymanie rezystora palcami podczas pomiaru
To klasyczny błąd początkujących. Jak już wspominałem, nasze ciało ma swoją rezystancję. Jeśli podczas pomiaru dotykasz palcami jednocześnie obu końcówek rezystora, Twój multimetr mierzy rezystancję rezystora połączoną równolegle z rezystancją Twojego ciała. Ta druga jest zazwyczaj znacznie niższa i zmienna (zależy od wilgotności skóry), co całkowicie zafałszuje wynik. Zawsze staraj się używać sond lub, jeśli to możliwe, małych klipsów krokodylkowych do przytrzymania końcówek.
Błąd nr 2: Pomiar w układzie pod napięciem
Powtórzę to jeszcze raz, bo to niezwykle ważne: nigdy nie mierz rezystancji w układzie pod napięciem! Tryb pomiaru rezystancji w multimetrze jest bardzo wrażliwy i podłączenie go do pracującego obwodu może skończyć się uszkodzeniem miernika, a nawet samego urządzenia. Co gorsza, istnieje realne ryzyko porażenia prądem. Zawsze upewnij się, że urządzenie jest całkowicie odłączone od źródła zasilania.
Błąd nr 3: Ignorowanie tolerancji rezystora
Rezystory nie są idealnymi komponentami. Zawsze mają pewien margines błędu, czyli tolerancję. Jeśli zmierzona wartość jest odrobinę inna niż nominalna, ale mieści się w zakresie tolerancji, rezystor jest w pełni sprawny. Ignorowanie tego faktu może prowadzić do niepotrzebnego wymieniania działających elementów i błędnej diagnozy.
Rezystor sprawdzony: co robić dalej?
Po przeprowadzeniu pomiaru i interpretacji wyników, stajesz przed dwoma głównymi scenariuszami: rezystor jest uszkodzony lub jest sprawny. Co dalej?
Potwierdzenie usterki: Jak dobrać i wymienić uszkodzony element?
Jeśli Twój pomiar jednoznacznie wskazał na uszkodzenie rezystora, konieczna będzie jego wymiana. Przy doborze nowego elementu zwróć uwagę na trzy kluczowe parametry: wartość rezystancji (w omach), tolerancję (np. ±5%) oraz moc nominalną (w watach określa, jak dużo mocy rezystor może bezpiecznie rozproszyć, zapobiegając przegrzaniu). Po zakupie odpowiedniego zamiennika, należy go ostrożnie wlutować w miejsce starego elementu, pamiętając o prawidłowej polaryzacji (choć w przypadku rezystorów nie ma ona znaczenia) i dbając o jakość lutowania.
Przeczytaj również: Które auta terenowe przetrwają każdą wyprawę? Najmniej awaryjne!
Rezystor sprawny, a problem nadal występuje? Gdzie szukać przyczyny?
Jeśli po sprawdzeniu rezystor okazał się sprawny, a urządzenie nadal nie działa poprawnie, nie zniechęcaj się. Oznacza to po prostu, że problem leży gdzie indziej. W takim przypadku warto kontynuować diagnostykę, sprawdzając inne komponenty w układzie kondensatory, diody, tranzystory, a nawet układy scalone. Sprawdź również ciągłość ścieżek na płytce drukowanej, poszukaj tzw. "zimnych lutów" (miejsc, gdzie połączenie jest słabe lub przerwane) lub innych widocznych uszkodzeń. Weryfikacja zasilania i wszystkich połączeń to również kluczowe kroki w dalszej diagnostyce.
